[marko11]

Hi

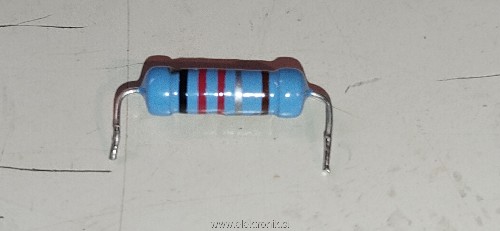

Ali je na sliki upor 0,22 ohm / 3W?

Ne najdem podatkov za Mosfet z oznako CFF7N65, mogoče se dobi kaj podobnega pri IC?

Imam polnilno postajo za baterije za različno orodje, pa je prišlo do neke napake in je skurilo vhodni 230v del.

Skurilo je varovalko, omenjeni upor, grec ter Mosfet, za ostalo pa še ne vem.
Kaj bi naj bil vzrok tej napaki?

lp,

[rplink3r]

Mosfet zna bit nekaj v tej smeri:

https://alltransistors.com/mosfet/transistor.php?transistor=24686

https://empere.in/product/7a-650v-n-channel-power-mosfet-f7n65/

https://datasheetspdf.com/pdf/1018596/SLSEMI/SLF7N65C/1

Možno, da je ubilo driver, tudi tistega preveri in menjaj. Preveri in po potrebi menjaj še komponente okoli njega.

[marko11]

Upor pa je verjetno 0,22 ohm?

Imam pa doma tranzistor IRF840, če ga lahko zamenjam z zgoraj omenjenim.

lp,

[DusanK]

Upor je 0.22 Ω ±1%. O moči težko govorim, ker ni zraven merila ali nekega klasičnega 0,5W upora.
IRF850 ima Vds 500V, glede na oznako "7N65" predvidevam, da je Vds=650V in Id=7A.

[transalp]

Po sliki okvarjenega upora je videti, da je na levi strani zgoraj na uporu "črna pika". Če to drži, je upor verjetno posebne izvedbe - zaščitni oz. "safety / fusible".

[marko11]

[transalp]

[marko11]

[DusanK]

Kakšna je oznaka/tip/model te polnilne postaje za baterije?
Kakšno oznako ima glavni čip (pwm/driver), ki krmili mosfet, ki je crknil?
Daš še kakšno sliko?
Preveri še izhodne diode.

[transalp]

Nadomeščanje varnostnega "fusible" upora z navadnim uporom enake ohmske vrednosti pomeni, da bo nadomestni upor sicer opravljal funkcijo omejevanja "inrush" toka ob vklopu napajanja, v primeru okvare pa ne bo dovolj hitro in varno ter brez morebitnega ognja prekinil okvarnega toka:

https://www.aillen.com/news-events/what-is-a-fusible-resistor.html
https://electronics.stackexchange.com/questions/675737/color-code-for-fusible-or-flame-retardant-resistors-data-sheets-standards

Zdaj bom pa nehal ...

[bostjang]

Po vrednosti sodeč sklepam, da je to upor za zaznavanje toka skozi MOSFET. Slednji pa ni mišljen za varovanje, saj ob njegovem pregoretju pride prenapetost na krmilni IC. Običajno pregori zato, ker gre MOSFET v kratek stik, energijo pa prispeva tudi glavni kondenzator.

[GUMY]

[DusanK]

Ali je to taljivi upor (fusible) ali ima vlogo shunta bi razrešil avtor prispevka, če nariše osnovno shemo kje se nahaja ta upor v vezju.
Taka oblika (svetleča in gladka) in tako majhna vrednost (0.22 Ω) je sicer redka kot fusible, a obstaja. Drugače je večina fusible uporov bolj robatih, hrapavih in nesvetlečih.
https://presearch.com/images?q=fusible%20resistor%200.22

Fusible upori, ki se nahajajo na vhodu vezja, opravljajo poleg omejitve zagonskega toka tudi vlogo varovalke in zato slednja večinoma ni potrebna. Ali pač.
Vendar glede na to, da je v e-nebesa šla tudi varovalka se nagibam, da je ta upor bil v vlogi shunta, za meritev toka skozi mosfet. Večinoma je shunt vezan zaporedno z mosfetom.
Lahko pa se seveda tudi motim, ko/če avtor nariše osnovne povezave okoli tega upora.

[joztom]

Glede na natančnost balastnega upora (0.22 Ω ±1%) bi rekel, da je del tokovnega generatorja. Ob dvigu toka in s tem napetosti na tem uporu preko določene mere se dvigne Source in s tem se sam zapre MosFet, ker sta to izračunana elementa. Zato je potrebno najti MosFet z enako vklopno napetostjo GateSource, običajno je to 2,73V, prag odpiranja. MosFet, ki je skurilo, je po obliki izolacijski, pri montaži navadnega je potrebno uporabiti sljudo ali keramično podložko in tudi izolacijsko ušesce. (IRF)
