airwolf: 1A oz 2A ne naredi razlike, ke rne potegne tolikšnega toka v nobenem primeru. Sem preklopil pa ni razlike.

jjakob: neizolirane žice so izhodi, ravno lotam gor konektorje.


Premeril sem napetost, pa sem ugotovil da je 20V , čeprav trafo da v normalnih pogojih samo 15V. Sem vezal upor 50 zaporedno, vendar ne prepušča dovolj toka, napetost pa je dovoljšna.

Kako lahko to rešim?

[Musty]

S poskusi sem ugotovil, da 50 vzporedno vezan upor reši težavo, vendar 1/4W se pregreva močno... dovolj pa je če ga priklopim samo za sekundo..

Na začetku je napetost 20V potem pa pade na 19V in deluje. Zanima me zakaj se to dogaja.

Napajam iz transformatorja 2x15v 1A greatzov mostičet ter nato vezano vzporedno. Nimam pa gladilnega kondenzatorja še. Brez obremenitve je napetost 15V, z dosedanjim znanjem pa vem da naj bi pri obremenitvi napetost kvečemu padla.

lp

[podboj]

Torej ti napajaš radio z 20V

Vzemi trafo od 9V do 12V ali uporabi računalniški atx napajalnik. Prej preveri če radio sploh še dela, po mojem je že crknil izhodni ojačevalnik

[Musty]

Radijo dela rez problema, imam akumulator s katerim sprobam. Ker je avtomobilski prenese razpon napetosti.


Ni mi pa jasno, zakaj se napetost dvigne za 5V ob obremenitvi.


Lp

[podboj]

Napetost po usmerjanju računaš po formuli : 15V * 1.41 - 1.4 = 19,75V v prostem teku oz majhni obremenitvi

Če bi imel transformator 12V, bi dobil 15,5V, kar bi radio še prebavil

[Musty]

To že, vendar pri obremenitvi 0,5A naprimer je napetost 5V višja kot v prostem teku....

[ElGrigon]

Če nimaš glajene napetosti na usmerniku, je napajalna napetost nihajoča in lahko povzroči oscilacije v vhodu napajalnika radia, rezultat je dvignjena efektivna vrednost napetosti in zaradi oscilacij radio ne vžge (napajalnem delu se zmeša).
Lahko, da se podobno obnaša kot, če bi nanj priklopil samo izmenično napetost.
Kombinacija z uporom ali ampermetrom (tudi predstavlja upornost) pa poruši te oscilacije.

Da bi potrdil to, bi bilo dobro, če vse skupaj priklopiš na osciloskop.

[Musty]

Torej: meritve napetosdti pri različnem toku.
brez obremenitve 15V
0,5A (radio) 20V
1,4A (žarnica) 13V


Na žalost pa še ne premorem osciloskopa, tako da to ne bo šlo. Bom jutri nabavil kondenzator 4700uF, ki naj bi zadostoval do 2A.

Po nasvetu jur-a bom dal še upor med greatzom in kondenzatorjem. 0,5

bo vredu?

[podboj]

Kakšen kondenzator pa imaš zdaj v usmerniku?

[Musty]

Nobenega . Nič primernega nisem našel na zalogi...

Vendar, ne gre mi v glavo da lahko multimeter (sploh) dovolj zgladi napetost, da je ok....

Pri priklopljenem radiju je napetost previsoka, vendar mi ni jasno zakaj se to dogaja.

[Primož]

V radiu so vgrajeni gladilni kondenzatorji, zato ti napetost naraste. Multimeter nima veze s tem.

[jur]

[Musty]

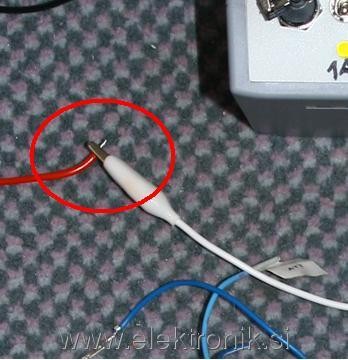

jur hvala za razlago, kontakt pa je bil vredu, mogoče na sliki ni videti tako. Sem večkrat preveril. Krokodilček je bil čisto k izolaciji stisnjen.


Lp

[lojzek]

Radio ima mogoče zaščito, ki ne dovoli vklopa pri previsoki napetosti (kar 20V sigurno je). Ko pa si vezal preko mA metra, pa je ta s svojo notranjo upornostjo poskrbel, da je bila napetost na radiu v še zadovoljivih mejah.

Predlog: odvij transformator na sekundarju toliko, da ti bo dal ven cca 10V. Ali pa 9V

[Musty]

Trafo je na žalost kupljen in orginalen, tako da ga ne bi rad spreminjal, razmišljam pa stabilizatorju napetosti.

Razmišljam da bi dal vmes še LM338K oz podobno za regulacijo napetosti in jo znižam po potrebi.
