Dobil sem še eno shemo za elektronski taster z dvema CMOS vezjema. CMOS-e lahko napajam z napetostjo od 5 do 15V. Zanima me, če bo vezje pravilno delovalo, če bom za napajanje uporabil 5V?

Shema je v priponki.

LP, Jaka

[spy]

Seveda. Mora delovati tudi pri 5V.

[slanek]

OK. Hvala za odgovor.

LP, Jaka

[slanek]

Takole, po nekaj časa sem se le lotil izdelave tasterja. Za prvo bom naredil kar tega ET4C, potem pa še kakšnega s picem. Zanima me samo, kako se priklopi rele na sliki? Kako priklopim kontakta?



LP, Jaka

[robertos]

[drVrh]

Kaj je to taster, v radioamaterski tehniki?

[Obelix]

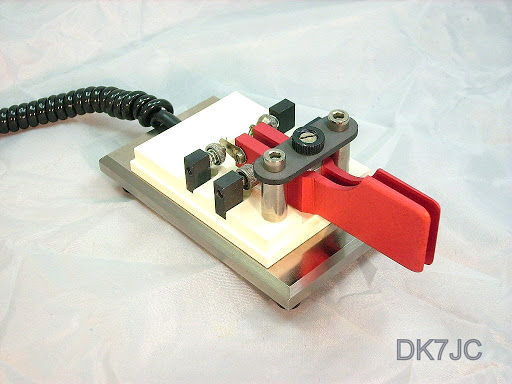

Klasični taster je tipkalo, s katerim skleneš tokokrog. Na kratko (pika) ali na "dolgo" (črta).
Iz pik in črt je sestavljena Morsejeva abeceda, ki se uporablja pri telegrafiji, ki je ena od oblik komunikacije pri radioamaterjih.

Elektronski taster samodejno generira pike in črte. Ena od možnosti je takšna, da pomik ročice v levo generira črte, v desno pa pike.

LpA

[japek]

Pozdravljen,

to elektroniko za taster že dolgo, še vedno, uporabljam (ET4C). Pa poznam jih tudi kar nekaj, ki uporabljajo enako elektroniko, pa se za vse tisto, kar je napisal Darko sploh ne sekirajo, ne pogrešajo. Pa delajo dosti več zvez kot midva z Darkom skupaj, HI. Jaz releja na izhodu nisem dodajal, v bistvu sem dal v vezje tudi slabši tranzistor BC547 in iz njega direktno na postajo. Ta vhod na postaji da od sebe zelo mali tok, tako da to ni problem. Če bi že uporabil rele, pa je najbolje uporabiti reed rele, kajti hitrosti tipkanja so lahko dokaj visoke in navaden mehanski rele tega ne bo dolgo prenašal. Za napajanje pa jaz uporabljam navadno 9V baterijo in mi drži več kot dve leti. Tisti zvočnik je sicer skoraj vedno odklopljen, ker ima tako postaja svoj monitor. Imam pa vsporedno z emitorjem in kolektorjem tranzistorja dodano eno tipko, s katero direktno prožim tipkalo na postajo. To včasih potrebujem pri uglaševanju postaje, da vedno oddaja.
Če boš vseeno uporabil neko zunanje napajanje, bi lahko dodal v vezje en stabilizator na 9V in uporabil napajanje 13,8V, ki je namenjeno za postajo, če pa čisto ločeno napajanje pa bi bilo mogoče vseeno dobro poskrbeti za neko galvansko ločitev, recimo z optocouplerjem namesto tranzistorja.

Edit: Pozabil sem napisati velikost tiskanine, 74 x 36, pdf je v velikosti 1 : 1, tako da če se izklopi skaliranje pri tiskanju bi velikost morala ustrezati. Pri osvetljevanju je treba paziti na pravilno obrnjen film, mora biti tako, da je tisk obrnjen proti laku. Tako je tiskanina vredu tudi za uporabo z laminatorjem.

[slanek]

japek, hvala za to tiskanino. Vendar sem se že lotil izdelave svoje ker bom še dodelal nekaj stvari. Pa uporabil bom svoje (zunanjo) napajanje. Zakaj bi uporabljal optosklopnik?

LP, Jaka

[slanek]

Prosil bi te še, če imaš mogoče shemo, da jo pripneš, ker se na moji zelo slabo vidi.

LP, Jaka

[japek]

Pozdravljen, optosklopnik namesto releja. Galvanska ločitev med napajanjem postaje in tvojim zunanjim napajanjem. Zato je bil moj predlog baterija, ker je potrošnja vezja tako majhna, da je to še naj enostavnejša in najboljša rešitev. Če že vstrajaš pri zunanjem napajanju, pa napajanje enako kot za radijsko postajo. V tem primeru je masa postaje in tasterja na enakem potencialu in tudi ni potrebno galvansko ločevati. V vsakem primeru je pa svoje napajanje za tako enostavno in nepožrešno vezje najslabša rešitev, pa zelo bi ti priporočal, da v takem primeru stvari med sabo galvansko ločiš.
Sheme v boljši resoluciji nimam, ker nisem prerisoval, če poslikam moj načrt, pa ne bo nič boljše, ker imam nekvalitetno fotokopijo. Sicer pa gre za zelo enostavno shemo in pri risanju tiskanine je fajn včasih kaka vrata zamenjati med sabo, zaradi lepših povezav na tiskanini. Tako, da si stvar prilagodi, kot bo tebi najbolj ustrezalo.

[slanek]

Ne razumem čisto točno.

Stvar je taka, da delam tale taster za dedka, ki je radioamater, jaz pa se ne spoznam dosti na radioamatersko tehniko.

Dedek že ima taster, ki je odpovedal, zato bi naredil novega in ga vgradil v staro ohišje, v katerem je že transformator in usmernik za 12V. Mislil sem uporabiti kar obstoječega.

Iz sheme ne morem razbrat oznak flip-flopa zato, ga tudi ne morem povezati.

Hvala za pomoč.

LP, Jaka

[japek]

OK, uporabi obstoječe napajanje, poglej pa tudi, kako je bil pri obstoječem izveden izhod za v radijsko postajo. Ta del prekopiraj, če je delovalo do sedaj, bo verjetno še v naprej. Glede flip-flopa pa poglej po moji tiskanini in si nariši načrt. Pri tako enostavnem vezju pa to ja ne bo problem. Res mi ni, da bi to napravil namesto tebe. Če ne moreš uporabiti moje predloge tiskanine, se pač potrudi...

[slanek]

Vredu. Kaj pa brez releja bi šlo? Samo z tranzistorjem?

LP, Jaka

[japek]

Nekako ne prideva skupaj . Če uporabiš baterijsko napajanje ali pa enako kot ga ima radijska postaja potem ni potrebna galvanska ločitev. V tem primeru lahko uporabiš tranzistor.
Če pa boš uporabil obstoječe napajanje pa napravi tako, kot je to bilo do sedaj. Ne vem ali je v vezju rele, reed rele, optosklopnik, ali pa samo tranzistor. Sicer, če je v elektroniki tasterja vsebovan transformator za znižanje napetosti ti tudi ta napravi galvansko ločitev in lahko uporabiš samo tranzistor .
