Nisem videl prejšnjega sporočila. Jaz ti lahko sprogramiram. Javi se na ZS.

[ljudsko]

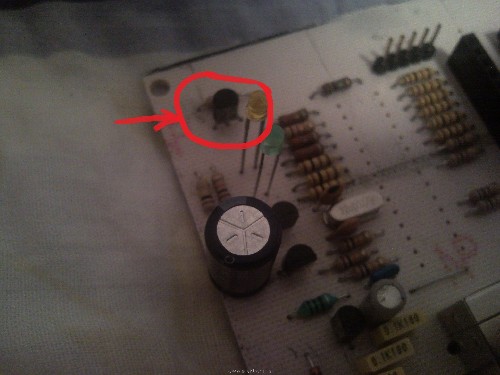

Ploščico sem naredil in zlotal, manjka mi samo še sprogramirani PIC18F2550, ki mi ga bo Raptor sprogramiral. Imam pa eno vprašanje, oz. obvestilo . Tranzistor Q1 je potrebno pravilno obrniti, če uporabite BC557. Ker na sliki vezja, za postavitev elementov je narobe obrnjen, prav tako na sliki avtorjevega vezja, ker je verjetno uporabil kak drug PNP tranzistor. En čas sem gledal shemo in tole postavitev. Tako, kot je na postavitvi vezja obrnjen tranzistor, je njegov levi pin kolektor. Kolektor pa na shemi ni povezan na R3, kot kaže slika, ampak na R24. Zato je potrebno tranzistor obrniti ravno obratno. Tako je pri BC557, za ostale res ne vem. Tako, da sem jaz tranzistor obrnil, kot kaže slika v prilogi. Prosim, če mojo trditev nekdo preveri.

[jjakob]

Si nogice tranzistorja ugotovil pravilno?

[ljudsko]

Da

[bungee]

Glede na datasheet za BC557 in glede na shemo je tranzistor na ploščici prav obrnjen tako kot je narisano.

[ljudsko]

Se opravičujem, gledal sem ta datasheet, kjer je razporeditev prikazana odspodaj in sem si sliko predstavljal zrcaljeno.
Moja napaka

[ljudsko]

Programator deluje. Sprogramiral sem že 2 testna mikrokrmilnika. Izdelati moram samo še ustrezno ohišje. Hvala vsem

[bungee]

[ljudsko]

Sprobal sem PIC16F84A in PIC12F675. Od Atmela nisem še nič preizkusil, ker imam na voljo samo ATTINY26, ki pa ga programator žal ne podpira.

[Odisej]

Hm, kje pa bi lahko kupil ta PIC? Ste ga naročili iz farnella ali imajo kje pri nas?

[dkone]

Poglej v HTE,če ne pa farnell.

[ljudsko]

[stromar]

Avtor navaja, da lahko za izdelavo programatorja uporabim tudi PIC 18F4550. A bi mi bil kdo pripravljen izdelati tiskanino pa sprogramirati omenjenega pica? Ali pa samo sprogramirati pica? Sem iz okolice Šentjurja pri Celju, ali pa pošlem po pošti. Prosim.....


Lp, Damjan

[Odisej]

Oki, hvala za info. Bom malo povprašal po ljubljani, če imajo slučajno.

Ali pa, če lahko vprašam prisotne, ki so neredili ta programator, ima slučaaajno kdo kakega tega pica še doma in bi mi bil pripravljen prodat sprogramiranega? Ker projekti se mi nabirajo in nabirajo, dobava pri ICju pa včasih traja...

Lp
Peter
