Pozdrav
Sivi ekran z belimi linijami pomeni, da je bolj sigurno napaka v IC-ju za pal dekoder.Lahko se zgodi da je tako kot to ali ekran teman kot da nima napetosti. Danes je vse to v enem zgoščenem integrircu imenovanim tudi LSI(large scale integration). Čokolada katera vsebuje drugače ves sistem obdelave slike imenovan kot pal dekoder.Tvji se s tem poenostavijo.Drugače vezje je za knjigo znanja.Včasih je bilo v tvju kaj videt, ko je bilo še s tranzistorji realizirano na modulih. V tem icju z veliko nogic, je vse to o pripravi vertikalnega,horizontalnega signala,svetlosti,obdelavi,kontrast,dekodiranje,kontrola katodnega toka,zatemnjevanju,priprava barvnega signala..itd. Verjetno ne deluje enota za pripravo barvnega in svetlostnega signala (Y,BAS) preden gre v matričenje, da se dobi signal zelene barve.. nato gredo rgb signali v ločen RGB ojačevalnik. Tukaj vmes je vhod še za scart.Ponavadi prekinitve v katodni cevi je teško enostavno ugotoviti , saj na elektrode z električnim poljem krmiliš elektrone iz katode.Z merjenjem tokov skozi elektrode pa ni enostaven posel. Stik je pa tako, da med sabo ne smejo priključni kontakti piskati če meriš z ohm metrom.. razen če nista dve spojeni na eno od istih elektrod v cevi. Shema pride prav, a jo moram zbezgati za ta tv z neta.Rad bi videl uporabljene ic-eje ter tip cevi..Shema pove kako se lotit merit..Rasporeditev elektrod?So različice med ekrani po rasporeditvi nožic, kot po tipih ekranov. Tako na daljavo teško rečem..Bolje poglej elektroniko sumim dekoder ali rc elementi okoli njega.Imaš osciloskop?Tako na daljavo je teško opisat z enim stavkom kako se loti napake

[joc]

Zeus hvala ti za pojasnila. Danes nisem imel časa pregledati vezja. Osciloskop imam. Ti pa verjamem kako je popravljati na daljavo... Če imaš shemo oz. če jo boš našel te prosim, če mi jo lahko pošlješ
Bom poročal o napredku

Še enkrat; hvala ti.
lp.

[joc]

Mi žilca ni dala miru... IC pal dekoder nosi oznao TDA3566A ( http://pdf1.alldatasheet.com/datasheet-pdf/view/19270/PHILIPS/TDA3566A.html ), pospajkal sem nogice IC-ja, oscilator... rezultat - nič boljše (brez sprememb). Nato sem pomeril še upornosti med nogicami na katodni cevi (elektroniko sem snel s cevi). Trije pini med sabo imajo precej nizke upornosti cca.: 2,2E, 0,7E in 1,4E.

[bostjang]

Nizke upornosti si lahko nameril med nogicami za gretje, to je normalno. Meril si upornost navitja horizontalnega transformatorja.
Raje izmeri napetosti nad katodah, ki morajo vsekakor biti na najmanj nekaj 10 V. Merilno območje nastavi vsaj na 200 V.

[joc]

[bostjang]

Moja napaka. Sem slabo prebral in mislil, da si meril upornosti na elektroniki.

Poglej kam gredo tisti trije pini, med katerimi je nizka upornost. Iz ploščice na vratu katodne cevi je lepo videti vsaj katero so katode. Stika gotovo ne sme biti med gretjem, katodami, maso, Ug2 in fokusom.

[Azrael]

Če iz ploščice ni ugotoviti, kaj je kateri pin, vnesi oznako katodne cevi v Google ali kateri drug iskalnik, da izveš pinout.

Ko boš vedel med katerimi elektrodami je stik, potem bo lažje nadaljevati.

Sheme nimam, imam jo za FT 4265 in nekatere FT424x, zato ne vem, če ustreza.

[Azrael]

In še toliko, tudi če je prišlo do stika med kurjavo in neko elektrodo, še ni vse izgubljeno, treba je izolirati kurjavo ekrana od mase, ali narediti novo, ki bo izolirana (odklop obstoječe in na VN trafo naviti nekaj ovojev žice.in s to napetostjo greti ekran).

Če je stik med dvema drugima elektrodama, pa se še vedno lahko poskusi odžgati ta stik (kondi par uF nabit na 300V se sprazni skoz problematični elektrodi - ta postopek se ne sme narediti na kurjavi, ker jo lahko skuriš).

Postopka nista 100%, toda v takem primeru nimaš kaj izgubiti.

Vendar najprej preveri, če je res stik in ne mogoče malenkost narobe naslonjeni merilni vezi in je bil stik povzročen z njima.

[joc]

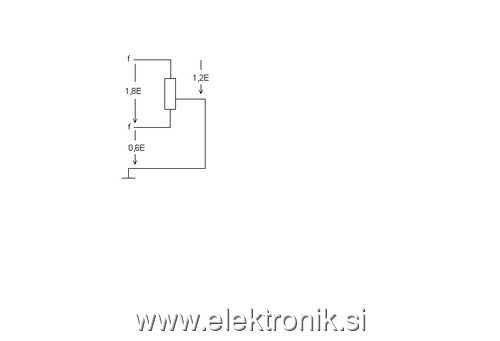

Ugotovil sem, da sta pina grelne žice v stiku s pinom na katerega je povezana masa (shema v prilogi).
Izmerjena napetost grelne žice 5,4V AC in na mestu kjer naj bi bila napetost +165V sem izmeril +22V... sumljiv mi je tudi upor ob VN transformatorju - barve: rdeča, rdeča, zlata, zlata, rumena, ki ima (merjeno z ohmetrom) neskončno upornost.

[bostjang]

To za gretje res ni normalno. Ampak, ker je gretje ali plavajoče, ali pa na eni strani vezano na maso, vseeno deluje (sicer bi bila črna slika), mogoče z večjo jakostjo.
Po barvah sodeč naj bi bil tisti upor 2,2E, samo zadnja rumena je malo odveč. Poglej, kaj se napaja preko njega.
Kaj pa je tistih +22V, ki naj bi bilo +165V? Če je to na dovodnem konektorju na ploščici, gre zelo verjetno za napajanje izhodne RGB stopnje za katode, kar zelo verjetno pride iz upora 2,2E ob VN trafotu. Tudi bela slika se ujema s pomanjkanjem te napetosti.
Premeri izhodne tranzistorje, da ni kakšen v stiku in je mogoče upor skurjen zaradi tega. Na voljo imaš tri kanale, tako da najbrž ne bo problem primerjati. Pomeri tudi vse druge tranzistorje in diode na ekranski ploščici.
Potem zamenjaj upor in upaj na najboljše.

[KlavdijC]

Še vedno dvomim o napaki v ekranu..Še posebno ko vidim sliko, da ko vrtiš screen do konca se pojavi siv ekran z črtami. Nisem imel časa povohljat na netu še(doma in v službi druge zadeve),glede sheme. Ekran vsak, tudi če je tv brezshiben se pri do konca naviti screen pojavi tako..ampak vseeno sumim nekaj okoli svetlosti glede elektronike..napetosti na katodni cevi niso tako kot bi morale biti...Če bi bil stik med elektrodam, brez posledic ne bi bilo.kot iskrenje, pokanje v notranjosti..cvrčanje kakega uporčka itd. Zna biti nekaj okoli pal dekoderja vseeno .. Ni napetosti na valju in svetlost je do konca, ter ni sledu modulacije minimalnih lis slik sprejema ..tako bel ekran..enakomirna bela svetlost me moti, da bi ekran znal biu v defektu..Plato dol z ekrana in pomiri rgb in ostale napetosti. Na sondi osciloskopa priporočam imeti stikalo na x10 in stopnjo dol z raje voltažo na osciloskopu med merjenjem. Z multimetrom premeri napetosti..proti masi..Na katode se privedejo rgb signali napetost mora biti tam okoli 110V.Napetost na upravljalnih rešetkah je tam okoli 35 voltov.Odvisno tipa cevi. Premeri napetosti na čipu rgb. Ta je ponavadi montiran na plati katodne cevi, na hladilnemu rebru. Ali peče,je mrzel..Je dotalka skurjen?.. pa ima zato nabito na ishodu napajalno napetost na vseh treh kanalih
ali pa sploh nima predpisane napetosti?Na osciloskopu mora signal migat po ritmu npr ..slike predvajanega z dvdja..če kaže črto ni dobro..Preveri žice rgbja ki gredo od tega ojačevalnika na vhod ic-ja pal dekoderja..ali ima ic rgb ojačevalnik na vhodu signale? Oziroma imajo kakšeno miganje signala vsaj..ali je črta? Meri sondo osciloskopa proti masi, npr ohišje kanalnika. Hitri testi. Pazi ne dajat sonde na elektrodo fokusa! Premeri z voltmetrom napetosti prej, da se prepričaš o napetostih nato tipaj z mer. sondo tja na rgb, ter upravljalne rešetke!Drži se predpisane voltaže vhodov osciloskopa! Zato za varnost stikalo sonde na 10X. Ali tudi z daljincem za svetlost na minimumu ostaja ekran bel?Čene menjaj ic pal dekoderja ,ampak moraš se prepričati o ostalih elementih da ni drugje vzrok. Če dobim shemo jo posredujem.
