[Azrael]

To, da imaš na istem mestu skale, neodvisno od banda enako obnašanje, je lahko vzrok zračnost v vrtljivem kondenzatorju ali stik med ploščami na tem mestu.

Če je težava v vrtljivem kondenzatorju, bi najverjetnejši vzrok bila korozija v njegovem uležajenju, če vrtljivega kondenzatorja mnogo let nihče ni obračal ali poškodba plošč (udarec?) tega kondenzatorja, kar spet privede do stika.

[bbf]

sem pomeril, nekaj čoha, res. pa ravno tam, kjer je pokalo..

[Azrael]

Gledam sheme predvojnih radioaparatov in mislim, da bi bilo mogoče bolje kot ugibati, kar ugotoviti frekvenco na kateri dela medfrekvenčna stopnja.

Nekaj malega napotkov najdeš v Mesarošovih Opravka Radioaparata, Klik!

Kasneje pripnem še skene iz knjige Zoran Jerotič Opravka radioaparata sa 500 shema, kjer so nekateri deli teh meritev bolje razloženi.

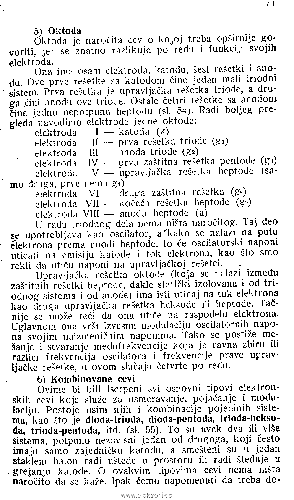

Ker je pri tebi lokalni oscilator in mešalka izvedena z oktodo, še kratek opis oktode, da boš lažje ločil kaj pripada kateremu delu. Sken strani 71 iz knjige Božidar Mihailović: Radiotehnika za svakoga, Sveopšta biblioteka, Beograd 1946:

[bbf]

Uf! Hvala ! Sem iskal Mesaroša po netu eno popoldne, pa nič, sedaj pa kar dve izdaji!

sem opazil, da imam na anodi triode oktode (g2) preveliko napetost, po podatkih mora biti največ 90V, pri meni pa je 160..200V!! nekaj fali, kak delilni upor. mogoče tale 50k od F točke dol namesto na vrtljiv kondenzator mora iti na drugo mrežico proti masi.. pa pri 3+5 mrežici potem merkat na voltažo. to bi blo za probat.

Uno pokanje sem rešil.

Imam sedaj čtivo za nocoj

[Azrael]

Čtiva ti ne bo zmanjkalo, pripenjaš še obljubljene skene strani 65 do 89 iz knjige Zoran L. Jerotić Radio Prijemnici sa 500 shema, Zavod za uđžbenike i nastavna sredstva, Beograd 1986.

Za povišano napetost je lahko zaslužna tudi elektronka - slaba emisija, ampak poglej še shemo Philipsa z enakimi elektronkami na prejšnji stran te teme, mogoče je shema vsaj podobna.

[Azrael]

In če z meritvami ne bo šlo, ostane še računanje: Proračun elemenata ulaznog i oscilatornog kola kod supera

Sken strani 218 do 225 iz knjige Božidar Mihailović: Radiotehnika za svakoga, Sveopšta biblioteka, Beograd 1946:

[bbf]

to zadnje je že malo znanstvene fantastike..

Ve kdo, kje dobiti blago za zvočnik? kaka specialna trgovina kje bližje kot v ameriki?

[bbf]

radio špila, oktoda slaba a še miksa, kratki in srednji val se sliši, AGCja ni čutiti, (važno da prvi program lepo lovi), medfrekvence poglašene, še oscilator scentriram in vhodni del uglasim, pa v lov za blagom!

Medfrekvenca: probal s šumnim izvorom, trafo deluje med 420-520 khz, probal sem sredino pa ni šlo. sedak je nekje blizu 441 khz - tam se nekako da dobit pravilno gričeve, samo nisem bil zadovoljen z jakostjo, sem popravil na uho na najmočnejši sprejem.

Med merjenjem sem opazil, da če D1 demodulatorske elektronke kapacitivno obremenim, je sprejem vsaj za še enkrat močnejši, zato sem dodal 47p proti masi.. Sumim na previsoko impedanco na elektronki in MF trafo slabše resonira. Poskusil tudi z "nerabljeno" D2, rezultat isti.

[bbf]

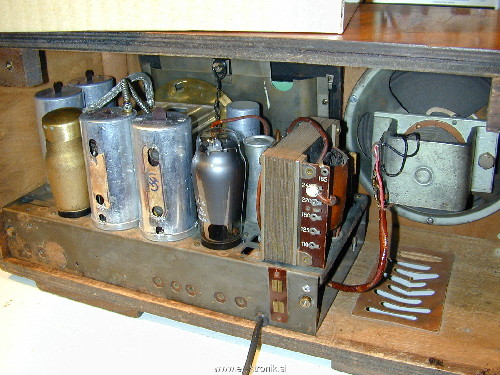

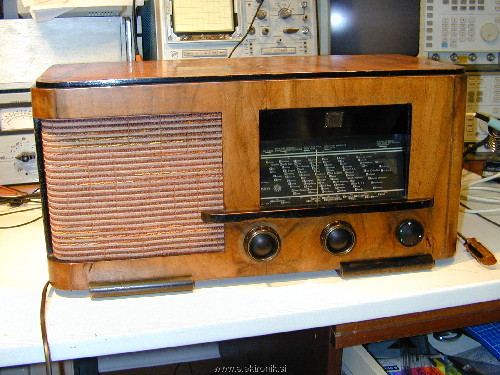

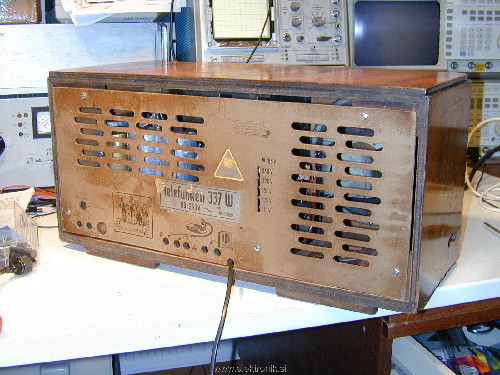

še slike končanega dela!

[Azrael]

Odlično opravljeno delo.

Pohvale in čestitke z moe strani.

[bbf]

Hvala! Res mi je nekaj veliko časa vzel ta projekt, ampak sem se vsaj toliko več naučil ob njem!
Zahvala pa gre forumašem za pomoč!

LP!

[KlavdijC]

Lep radio. Čestitke za trud.. Še dobro da je prišel v prave roke. Kaj veš kako bi končal..

[dyfan]

Dobro narejeno, lep oldtimer.

Domiselna je rešitev, ki omogoča vizualno informacijo, za katero vhodno napetost je nastavljen trafo.

LP
