[KlavdijC]

Jap. Pri treh mojih enakih aparatih so bili glavni gladilni elko s spuščenim elektrolitom. Ni bilo dvoma kot zamenjat. Saj če bi pokapljalo po vezju bi tam oksidiralo.

[KlavdijC]

Moram pa omenit, da kdor išče radio za vsakodnevno poslušanje vglavnem FM postaj in je ravnopravšnji za tja v kot sobe..

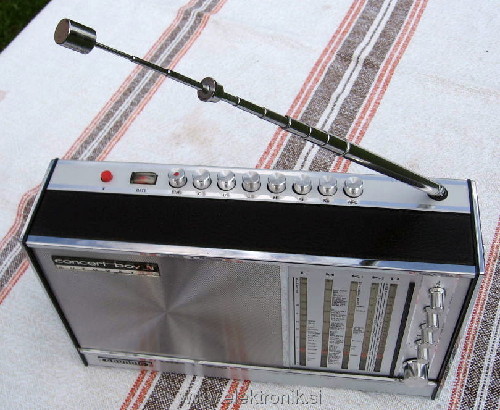

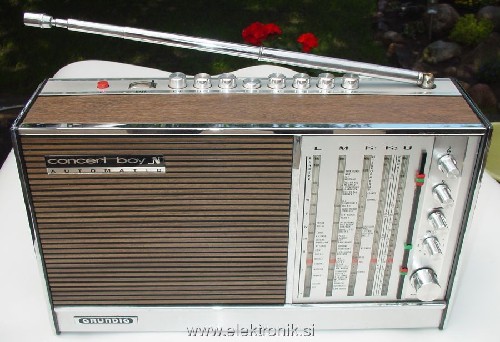

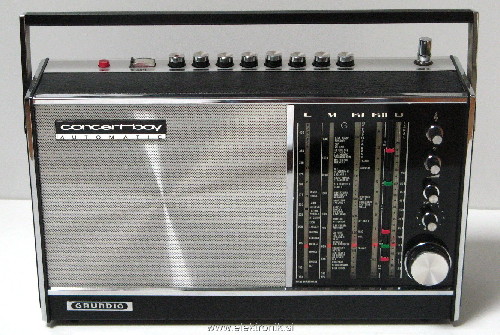

Bo med drugim s concert boy klasičen model 205,208 ali transistor 1005( izvozna oznaka)izspopolnil skoraj vse zahteve po zvoku ter predvsem zaradi fm sprejema glede cene in kvalitete izdelave.
Tudi večje število jih je bilo izdelanih v začetku 70 ter še danes se da dobiti za prijazno ceno dokaj ohranjene.
Kdor išče dober klasičen tranzistorček bi ga taka zadeva zadovoljila ..Jih je pa veliko odtenkov v dizajnu.

[KlavdijC]

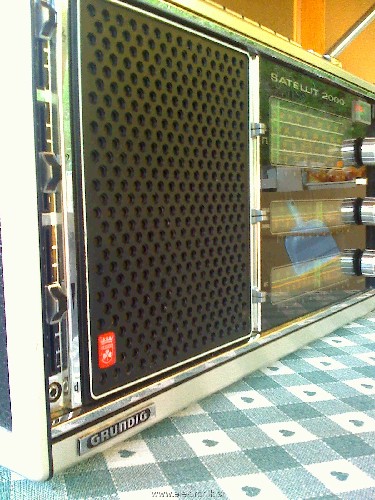

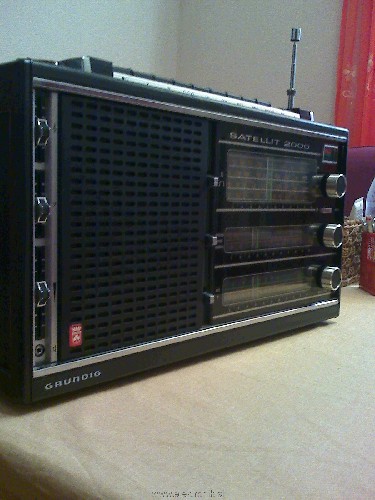

Še nekaj slikc . Poznavalci (muzejčkarji,tehniki..) pravijo (podatki iz spleta,osebno mnenje ) da so nf ojačevalniki v satellitih ter concertih stereo ipd. Vgrajeni oziroma konstrukcijsko čeprav majhnih moči 3w na kanal bili po karaktaristikah predobri za namen ter uporabljene zvočnike. Ko sem sam pod drobnogled se prepričal z uporabo karseda servisno in pravilno (ne šušmarsko!!) urejen omenjen radio. Kar je po 40 letih potrebno za enake meritve kot prvi dan takrat iz tekočega traku.
Potrjujem njihovo mnenje. Aparate ne hvalim kot vrhunske ter edinstvene ker resnici na ljubo je veliko veliko boljših in raznolikih na tržišču-
Ampak kot analogna tehnika imajo dokaj dobre perfomense. (sem zagret radiotehnik,hi)
Kar se ocene tiče pa ne velja kot ocena raznih grafov ali laboratorjiskih meritev . Ampak kot uporabljeni merilni inštrument uho, ter analogni vhod glasbe, ter zvok na drugih zunanjih boksih.
Moram pa poudariti majhen trik.. To je pa drugo poglavje.

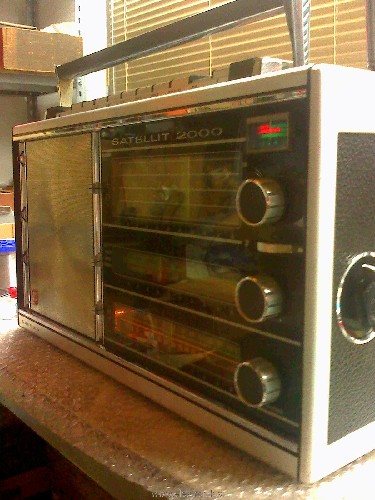

Na ebayu npr dobite po toliko letih Grundig satellite 2000 ter 2100 večinoma v stanju kot da bi uprabljali vojaki v frontnih jarkih. Preveč zdelane za kakršnokoli obnovo.
Ta radio je pa tako. Znani so tudi kot izjemno dober fm selektivni tuner z afcjem v razredu prenosni sprejemnik.( po namenu kot ročaj za nošenje, primirnih portable velikosti. Čeprav niso majhni,baterjiskem napajanju,vgrajene notranje antene itd.)
Za nekaj deset evrov če so zdelani in manjka gumbe,spraskani verjamem da dobite kup šare katerega nobenga ne zanima razen koga za sestavni del svojega izvrstnega kot marsikje drugje.. Kaj sedaj?
Ko bom dodal nekaj fotk bo jasno za ljubitelje preprostih praktičnih idej.
Ta radio kdor le malo šteka tehniko, se mu bo hitro
Nemško znanje s pridom preprosto koristi za homemade stil dizajna z narejeno kvalitetno elektroniko za domačo gradnjo svojega stilltone aparata.
Omenjeni radioaparati to so satellit 2000 ter 2100 imajo v osnovi modularno kompaktno komplet fm tuner z mf sklopi ,vrtljivem kondijem ter lotnimi ušesci za napajanje, priklop treh žic za afc stikalo za ločeno nekam jo privit( kakršnokoli,tudi klecno,okroglo ,jajčasto po želji hi), nf izhod za koaksialec katerega zaspajkamo na potenciometer ali še dodatne filtre visokih, bass tonov ter kakršnikoli končni ojačevalnik na eni sami samcati pertinaks ploščici. Vseskupaj držite v rokah. Žice s stikali prosto visijo ako so neprivijačeni na šasijo.
Skratka fm od antene do nf koaksialca za na ojačevalnik je zgrajeno na eni sami nekaj cm v širino in okoli 10..15 cm v dolžino pertinaks ploščici za štiri, pet vijakov z pritrjenim kvalitetnim majhnim nekaj 10pf zračnim kondijem. Ter demodulatorjem in tunerjem obdano s metalnim pokrovčkom pred motnjami. Napaja se okoli 7..9 volti. Porabe skoraj nobene.
Rezultat da iz odsluženega aparata z samogradnjo dobite ala satellit fm sprejemnik. Res kvaliteten občutljiv selektiven tunerček. Pa še popravilo ploščice ter po preglednosti in rezultati kar kliče po ponovni namenski uporabi.
Omenjeni satelliti imajo polno elektronike v videzu vsepovsod.
Seveda prvikrat ko radio znotraj vidite. zmešnjava ?? Kje pa! To je samo dizajn. Namensko je polno elektronike ter modulov ,mfjev itd v celem radijskem aparatu za sprejem kv bobna z kv bandspread nihajnimi krogi, kv 1,2 ,sv pa še adapter za ssb. Da bo res kv satellit.
UKV(FM) pa je poplnoma ločeni sprejemnik (modul velik kot cirka milka čokolada) in nima veze s karkoli od ostalega vezja razen napajalnik,pa stikalo za lučke,,morda antena seveda pa kaj kar ni pogojno pomembno.
Kadar s tipko iz am preklopite fm. Se samo napajanje v am sklopu prekine ter nf signal iz am dela enostavno prebaca na fm koaksialc kateri se vodi v predojačevlnik z tonskim kontrasti (regulatorjem visoki ,niski) ter v končno push pull stopnjo.
Zakaj nekaj kar je dobro narejeno, pa preprosto za povezat ter ne rabi nič drugega kot samo ideja dizajna ter izbranega končnega ojačevalnika bi metali proč,razdirali uničevali?!?
Ako od radija ni nič več kot original lepega in ne dela ali je polomljeno ohišje, skratka neuporaben za mind stanje preprosto ..to prepakirajte in fm reciver bo potolkel vse tdaje 7000 in podobne merkator tranzistorčke ipd šaro za nekaj 10 eurov.
Pa še kromirano mrežico date na svojega, pa kakšen indikator..pa velik zvočnik.
Leseno ohišje z ročajem in tranzistor RAZOR de lux za na teraso ob pivu z dobrim sprejemom je nared.
Kako zgleda modul naknadno prilepim.
V tem je razlika od klasike ker tranzistorji ter mf sklopi so za fm svoji za am svoji.
Ni kot pri klasičnih kjer se uporabljajo za am ter fm isti tranzistorji ter skupne vezave am,fm transformatorčkov.
Kdaj pred razdiranjem kaj kar je kvalitetno vendar odsluženo pomislite na nekaj ..na kar so že v tovarni vnaprej poskrbeli. Le za zmontirat je treba v svojem stillu.
Lp

[KlavdijC]

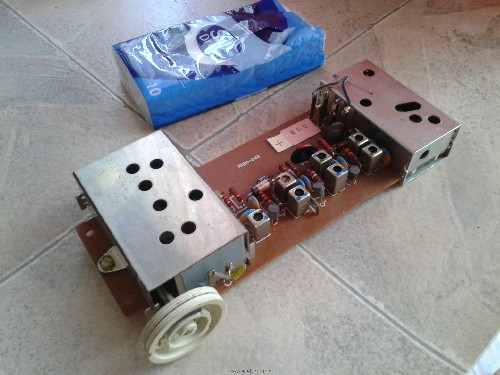

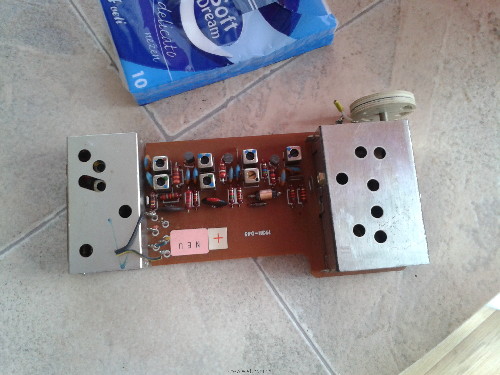

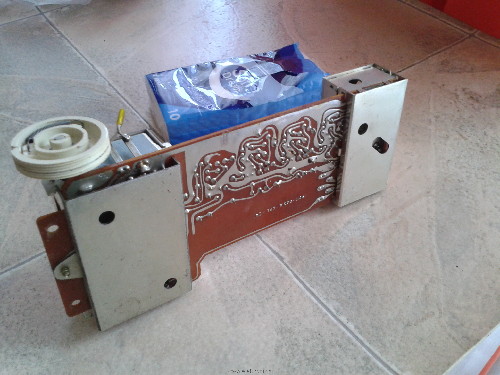

Tako zgleda ta komplet fm sprejemnik od satellit 2000. Samo povezat napajanje ,afc stikalo,anteno ter nf na kakršnikoli ojačevalnik .
Lp

[piroman]

Vidim da si ekspert za satelite
Včeraj sem se lotil svojega Satellita 2100.
Eden izmed problemov, ki je zelo viden, so preklopniki za izbiro LW, SW, FM... na vrhu radia. Kako to očistit?
Druga težava so potenciometri ampak te bom že očistil.
Tretja težava in tudi največja pa je, deluje samo FM, vse ostalo je tiho. Imaš kakšno idejo kam na shemo pogledat? Tule sem že enkrat načel temo in dobil shemo za satellit 2000, ki naj bi bil močno podoben: http://www.elektronik.si/phpBB2/viewtopic.php?t=25890&highlight=satellit

[KlavdijC]

Ojla brž ko bom doma to je jutri se bova skupaj lotila. Oziroma opišem nekaj smernic kar bi ti lahko pomagalo.
Lp Klavdij

[KlavdijC]

Preglej ssb konektor. Ta ima ob strani vtičnih lukenj konektorjev dva jezička . Katera se v vključenem ssb razmakneta. Stem je povezano znotraj majhno kontaktno stikalo. Velikokrat se zgodi da na am zaradi slabega zamazanega stikala ne prevezuje am dela naprej . Kadar ni vtaknen konektor ssb, Čene greva naprej.
Stikala so izjemno teško dostopna. Ni smiselno dobesedno razdiranje le teh.
Zato so najbolj priporočeni kontakt spreji in pošpricat skozi odprtine na ohišjih le teh..čistilo se samo razlije v notranjost stikala. Po potrebi ponoviti. Tudi drsni kontakti na vrtljivih kondijih se z leti nabere nesnaga kateri povzročajo prasketanje,prekide sprejema.
Ostale kontakte kot so za kv boben,razne listnate kontakte . izsključno vedno čistim z alkoholom in vato palčko ali krpico na pinceti ipd.
Če ne bo bolje bo potrebno preverit napajanje in prisotnost delovanja oscilatorja na am. Ter am mf sklopov. Kar bom naknadno opisal. Preveri prisnost stikala filter stikala (To je stikalo z širokim ozskim pravokotnikom(simbol za ozek,širok prejem).
Kv boben ima svoj oscilator ter sprejemni del. ob strani ima nameščene kontakte kv bobna. Spodaj pod njim je trojni vrtljivi kondi. Zraven njega na dnu pa fm sprejemnik. Zraven od napajalnika ter prostora za baterije.
Poglej ta ssb konektor ter stikalnega kontakta zadaj ob njem. Ta ssb konektor na fm ne vpliva.
Čene bom dal neka smernic za ugotavljanje delovanja oscilatorja ,mf sklopov kar je pogojeno seveda tudi z pravilnimi napetostmi le tega . Ne le defektov elementov. Dobro bi bilo imeti ob sebi osciloskop za kontrolo delovanja oscilatorjev za superponiranje signala na mf. Ima dvojnega zaradi dvojne pretvorbe.

[piroman]

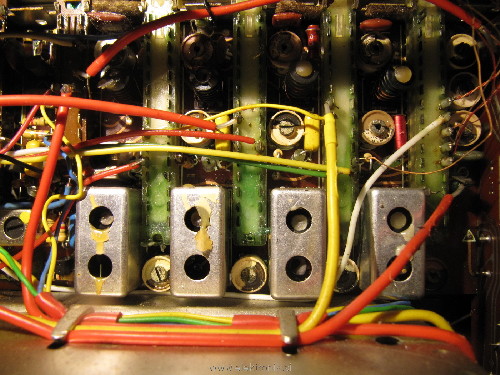

Hvala za napotke. Za začetek me čaka čiščenje. Veliko čiščenja! Na sliki se vidi, da je nekdo (na zadnji strani je nalepka nekega servisa iz Ženeve), ki je radio popravljal v preklopnike naredil luknje in vanj našprical nekaj jedkega, kar je pošteno načelo kontakte (zelena barva). Poleg tega se je vse skupaj odkapljalo na trimer kondenzatorje spodaj.
Kontakti vrtljivega bobna zgledajo vredu.
Poročam, če bo kaj napredka!

[KlavdijC]

Uffa.. lahko že v tem grmu tiči zajec.

[piroman]

Res je v tem grmu tičal! luknjice sem malo povečal, parkrat nalil v preklopnike izopropanol, malo premigal in izpihal z zrakom. WD40 je bil notri, sem ga zavohal! Potenciometrov in trimer kondenzatočkov sem se lotil enako in sedaj radio dela! Prav presenetljivo dober zvok ima.

Še vprašanje glede antene. Ima kake 2m dolgo teleskopsko anteno. Za katero področje je namenjena?

[KlavdijC]

Za kv je radio dokaj občutljiv pa da ga preizskusiš kje proč od stanovanja posebno na baterijah . Te preseneti čistost signalov.(Toliko elektrono zasmeteno imamo doma in v naseljih stemi sodobnimi stvarmi nevidno ozračje, da je šum že skoraj neverjeten plus nekatere sobne varčne žarnice na nekaj metrov preko devet plus )
Vendar za hobi za kv ni bolje od vsaj nekaj meterske žice(magar čez balkon..najbolje pa je da stegneš še nekaj metrov do kake hruške.
(..Npr. ala stil beveridge antena)
Že dva metra v višino stegnjen drot, bo se na kv ta dolga teleskopka skrila).Beveri Če pa še to anteno spojiš z ozemljitvijo jo bolje potjunaš na posamezni band z preprostim vrtljivim kondičem .
Gumb na radiju (Simbol vrtljivi trimer v anteni) Drugače ne vpliva ta gumb.
Teleskopka je v bistvu po dolžini poldipolka za FM ukv.
Poglasljiva na max odklon kazalca sprejemne postaje. Lahko do konca stegnena bolj šumi sprejemna postaja a na neki vmesni dolžini dokaj čisteje. Vpliva tudi kot nagiba.
Sv ima feritko. Cel sprejemnik lovi postajo bolje če ga cel radio postaviš v določeno smer oziroma "pod pravi kot".
Drgač za tako teleskopka pobere kar številčno veliko postaj.
Na dolgometrskem drotu tudi feritek za sv,dv se skrijejo. In zoprno šumenje omrežja itd..se razblini v tišino neskončnih iz daljave sveta prihajajočih nešteto radjiskih postaj. Pazi pasovi so dinamični po letnih časih. Zdaj dokaj dobro se sliši dokaj velik kv pas. Odvisno kje živiš.
