1tilen · Objavljeno: Čet Feb 06, 2014 11:51 pm Naslov sporočila:

Ko sem jaz poskušal sem uporabljal 1k upor. Možno da bo delovalo tudi z 100k uporom bi bilo pa prej za poskusit. Bom poskusil in javim.

Lp

gumby · Objavljeno: Pet Feb 07, 2014 12:13 am Naslov sporočila:

Ne bi raje dal optocoupler na izhodu?

Jaka57 · Objavljeno: Pet Feb 07, 2014 12:18 am Naslov sporočila:

@Sirij: ne samo, da nimaš praktične izkušnje, tudi teorija zelo škriplje.
- kako povezat okoli LED sem ti narisal. Povezava za 2k2 uporom mora biti prekinjena in upor povezan na minus, povezava pred LED pa gre na C1. Ti si mislil vse skupaj napajat preko 2k2 upora.
Če bi to držalo, zakaj pa 500mA varovalka, saj bo skozi LED in upor 2k2 tekel tok manjši od 6mA,
- kako lahko bazni tok tranzistorja poškoduje DSLR?,
- ja, če so pini po pomoti definirani kot izhodi (in ne kot vhodi, kot si ti napisal) in obenem postavjeni na visoki logični nivo in pritisnjena tipka, ja potem to res ni dobro za kontroler.
Drugače pa, če so pini postavljeni kot vhodi in postavljeni na visok nivo, kar pomeni, da so vključeni pullup upori, razreda 20k, sigurno ne bo nič narobe s kontrolerjem, ko boš pritisnil tipko!

mobil11 · Objavljeno: Pet Feb 07, 2014 8:06 pm Naslov sporočila:

Sicer sem tudi sam še začetnik, a delam na podobnem projektu kot ti.

Za začetek ti predlagam da si nekoliko pregledaš tole stran: http://www.cameraaxe.com/

Zelo lepo predstavljen in opisan projekt, ki je sicer namenjen predvsem za high-speed fotografijo, a mislim da omogoča tudi funkcijo tajmerja. Na strani imaš tudi shemo vezja.

Kot so ti že svetovali namesto tranzistorja uporabi optosklopnik, saj boš tako fotoaparat galvansko ločil od svojega vezja.

Če imaš še kakšen prost izhod dodaj še možnost vklopa fokusa, ki ti bo preprečil, da gre fotoaparat v "spanje".

Sestava kabla za Triggertrap:
http://www.diyphotography.net/building-diy-trigger-trap

Sirij · Objavljeno: Pet Feb 07, 2014 8:55 pm Naslov sporočila:

Sirij · Objavljeno: Sob Feb 08, 2014 2:29 pm Naslov sporočila:

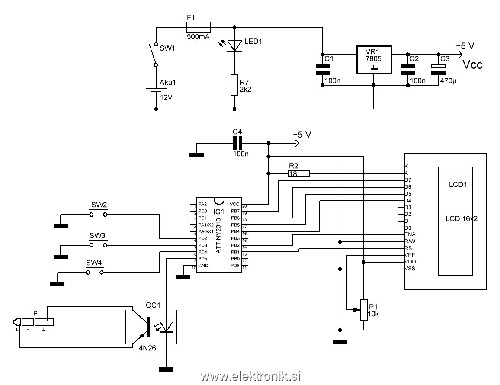

Upošteval sem pripombe od Jaka57, namesto tranzistorja pa sem dal optosklopnik 4N26. Zadevo sem preizkusil na testni ploščici, sicer brez LCD-ja, tako da sem prižigal LED in deluje! Very Happy

Jaka57 · Objavljeno: Sob Feb 08, 2014 3:14 pm Naslov sporočila:

@Sirij: optosklopnik poveži na kontroler preko upora 470 Omega

!

Sirij · Objavljeno: Sob Feb 08, 2014 6:01 pm Naslov sporočila:

Jaka57 · Objavljeno: Sob Feb 08, 2014 6:11 pm Naslov sporočila:

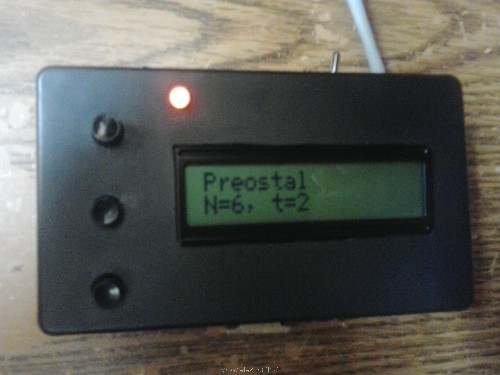

Sirij · 2014-06-14 15.21.07.jpg

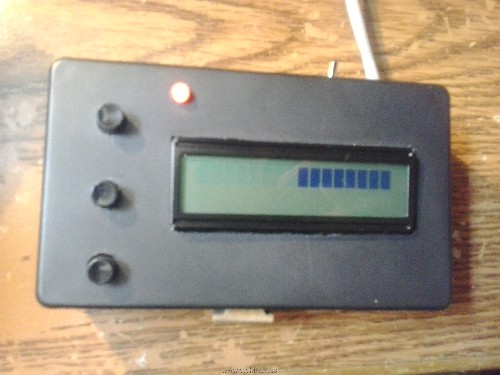

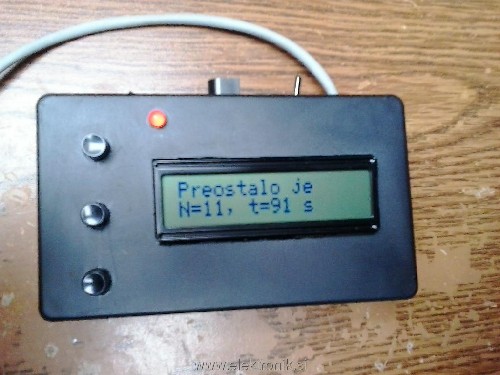

V tem sem timer izdelal in ga preizkusil. Dela brez težav. Pojavila pa se je težava s prikazom na LCD-ju. Po nekajkratni uporabi se namreč ne prikažejo znaki na desni polovici LCD-ja, tako da je vidnih le prvih osem znakov v vsaki vrstici, zadnjih osem pa ne. Prosim za nasvet, kako to popraviti.
Lep pozdrav,
Mitja
