mucek Član



Pridružen-a: Tor 01 Avg 2006 10:47 Prispevkov: 5537 Aktiv.: 24.02 Kraj: Domzale
|
Objavljeno: Sre Avg 27, 2014 9:47 am Naslov sporočila: |
|
|
1 mA je še povsem ok. Ja, napetost pa v vsakem primeru rabiš ojačati.
_________________ ...lahko pa se tudi motim ... |
|
Nazaj na vrh |
|
 |
jozede Član

Pridružen-a: Sob 19 Jul 2014 18:32 Prispevkov: 390 Aktiv.: 2.92 Kraj: Jesenice
|
Objavljeno: Čet Avg 28, 2014 12:08 am Naslov sporočila: |
|
|
Ker nimaš tehničnih podatkov o sondi, bi se jaz okvirno držal priporočila za Pt1000 sondo, ki je v tem območju. Za sondo Pt1000 je priporočljiv tok od 0,1 do 0,3mA. Verjetno je tvoja sonda dovolj linearna in je ne bo trba linearizirati?!
Podatka, ki si ju izmeril 0 C = 830R in 100 C = 1650R to pomeni 8,2R na 1 stopinjo Celzija. Za 100mV = 100 C na digitalnem V-metru na območju 200mV rabiš tok skozi sondo cca 0,122mA. To bo povsem OK za sondo in za meritev. Sondo priključiš na tokovni izvor 0,122mA in imaš resolucijo 1,0 mV na stopinjo, če ti to ni dovolj lahko rešiš z ojačanjem x10 ozirom toliko kolikor rabiš.
Da boš dobil izhodišče za 0 stopinj = 0 mV rabiš še en delilnik in na njem nastaviš napetost, ki je na sondi pri 0 stopinjah. Za merjenje z digitalnim multimetrom, ki ima 1Mohm ali celo 10M ohmov vhodno upornost zadostuje delilnik z upori, sicer bo treba narediti vezje z diferencialnim ojačevalcem.
Kaj je mišljeno "Napetost bom meril z ADC-jem, ki ga bom vezal na Arduino"?

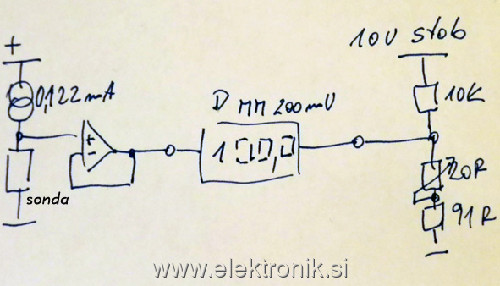

Še skica vezja.
Opis: |
|
Velikost datoteke: |
78.79 KB |
Pogledana: |
0 krat |

|
|
|
Nazaj na vrh |
|
 |
Saran Član


Pridružen-a: Pet 13 Feb 2009 16:26 Prispevkov: 729 Aktiv.: 3.65 Kraj: Zasavje
|
Objavljeno: Čet Avg 28, 2014 7:46 am Naslov sporočila: |
|
|
jozede je napisal/a: |
Kaj je mišljeno "Napetost bom meril z ADC-jem, ki ga bom vezal na Arduino"? |
Iz ojačevalca bo signal napeljan na 16-bitni ADC, ki ga bom preko I2C vodila vezal naarduino in nato zadevo sprogramiral, da prek USB-ja pošilja podatke meritev na računalnik. Zavedam se, da ima 16-bitni ADC pre visoko resolucijo za merjenje temperature na ta način, vendar pa se mi gre za to, da sestavim vezje, ki ga bom v prihodnosti uporabljal še za druge stvari. Npr. namesto temperaturne sonde lahko vežem fotoupor ali pa senzor za tlak.
Sicer me pa nekaj zanima. Ponekod sem zasledil, da se za nastavljivi vir referenčne napetosti uporablja kar navadni delilec (2 upora ali pa potenciometer). Potem je naslednji korak, da zadaj dodamo še ojačevalec, ki služi kot buffer. Ta potenciometer je na eni strani priklopljen direktno na Vcc, na drugi pa direktno na GND. Nastavljivi terminal pa gre na opamp. Ravnokar sem pa zasledil vezje, ki namesto Vcc uporablja vir konstantnega toka.
V čem je tu prednost (glej sliko za primerjavo)?
Opis: |
Vezja za nastavljivo referenčno napetost |
|
 Download |
Ime datoteke: |
reference.jpg |
Velikost datoteke: |
12.19 KB |
Downloadano: |
16 krat |
_________________ Moja mama je strela, moj fotr je grom. Če hočeš bit moja, prključ se na štrom. |
|
Nazaj na vrh |
|
 |
jozede Član

Pridružen-a: Sob 19 Jul 2014 18:32 Prispevkov: 390 Aktiv.: 2.92 Kraj: Jesenice
|
Objavljeno: Čet Avg 28, 2014 1:49 pm Naslov sporočila: |
|
|
Ali So znani podatki za vhod v AD konverter, Vhodna upornost in vhodna občutljivost od 0 do 16 bitov, da boš lahko prilagodil meritev temu - umerjanje? Kako je z maso vhoda?
Glede vezij na tvoji sliki obe varianti sta možni in delujeta. Kako pa je s stabilnostjo, tu mislim na dolgoročno stabilnost merilnika?
Potenciometer čez celotno vejo napajanja je najslabša varianta, v meritev vnaša veliko nestabilnost potencimetra in običajno je tudi napajanje dolgoročno gledano nestabilno. Zato se delilnik naredi iz stabilnih Mf uporov regulacijo pa se naredi s potencimetrom samo toliko, da je instrument možno umeriti, najbolje manj kot 10% in to s kvalitetnimi trimerji! Po potrebi – zahtevah po točnosti uporabiti referenčni vir napetosti! Za bufer en kvaliteten čip, ki ima dobro temperaturno stabilnost, za bolj natančne meritve čip z možnostjo nastavitve offseta.
Tokovni vir, če je stabilen in kvalitetno narejen je lahko OK. V primeru kot je na tvoji drugi slikici bi naredil regulacijo tokvnega vira in bi na izhodu iz bufferja uporabil samo en Mf upor in v buffer.
Sicer je tako, manj ko je elementov manjša je možnost, da bo šlo kaj narobe.
Seveda se za eksperimentiranje ni treba peveč sekirat, šele ko stvar v principu dobro dela, jo je treba dokončno stestirat in izločit slabotna mesta, da bo dolgoročno stabikno delovalo.
Pri izdelavi merilnika je dobro misliti na to, za kaj bo služil, za hobi in bo to unikat ali pa je v ozadju serijska proizvodnja in s tem povezana tudi ponovljivost izdelkov? ...
|
|
Nazaj na vrh |
|
 |
Saran Član


Pridružen-a: Pet 13 Feb 2009 16:26 Prispevkov: 729 Aktiv.: 3.65 Kraj: Zasavje
|
Objavljeno: Čet Avg 28, 2014 2:19 pm Naslov sporočila: |
|
|
Ne ne, zadeva bo za lastno rabo in ne bom izdelal več kot treh naprav. Glede reference se še nisem čisto odločil kako bo. V bistvu se tudi dobijo čipi s fiksno referenčno napetostjo, samo teh se ne da regulirati. Regulacija pa pride prav, ker ne morem garantirati, da bo upornost vseh sond enaka.
ADC: http://www.ti.com/product/ads1100
lp
_________________ Moja mama je strela, moj fotr je grom. Če hočeš bit moja, prključ se na štrom. |
|
Nazaj na vrh |
|
 |
jozede Član

Pridružen-a: Sob 19 Jul 2014 18:32 Prispevkov: 390 Aktiv.: 2.92 Kraj: Jesenice
|
Objavljeno: Pet Avg 29, 2014 8:45 pm Naslov sporočila: |
|
|
Sem na hitro pogledal tale ADS1100. Mi je všeč, saj ima že vse v čipu, diferencialni ojačevalec z 2.4Mohma vhodne upornosti. Jaz bi se odločil za shemo 9. weatstonov mostiček na vhodu. Zgornje dva upora 38k spodaj ena veja sonda druga veja 820R + 20R trimer, da si nastaviš 0 stopinj celzija. Napajanje 5V.
V tem primeru sploh ne bo tako velika napaka, od 0 do 100stopinj cca 2%. ker nimaš podatka o sondi, jo boš verjetnp smatral kot linearno, dokler ne narediš kontrolnih meritev. Za začetek, da sprobaš bo to verjetno najenostavnejše. Ojačanje nastaviš na 4 ali na 8 in greš eksperimentirat.
|
|
Nazaj na vrh |
|
 |
|
|
