[dgrude]

Lm317 je napetostni regulator, kateri na izhodu (če ima dovolj visoko napetost na vhodu) vedno daje Vadj+1,25V. Če pogledaš levi potenciometer, vidiš da je na njemu vedno stabiliziranih 12V, na pinu ADJ pa napetost lahko nastavljamo s tem potenciometrom. Torej smo sedaj ugotovili, kako deluje nastavljanje napetosti.
Za tokovno omejitov nam služi tranzistor ter 6R8 upor, z 100E potenciometrom. Ko napetost na 6R8 uporu (oziroma na drsniku potenciometra) naraste na več kot 0,7V, se odpre npn tranzistor in zmanjša napetost na ADJ pinu. Posledično se zmanjša napetost na izhodu regulatorja, ter zmanjša tok.

[elektr@nik]

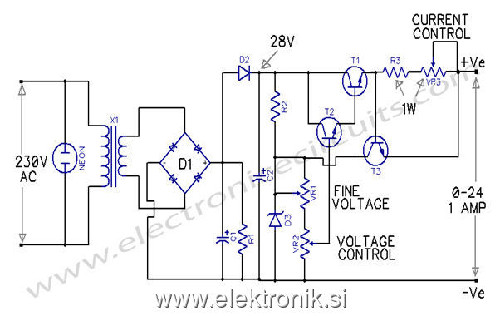

Če je komu lahko tudi opiše to shemo za spremenljivi napajalnik 0-24V in 1A

[elektr@nik]

Variable power supply celoten dokument v Wordu

[int47]

Vezje z LM317 ima tudi nekaj pomanjkljivosti:
LM317 ne omogoča regulacije napetosti do 0V.
V primeru kratkega stika tok ni določen s potenciometrom.

Če je pri nastavitvi potenciometra v desni položaj upornost proti bazi BC547 dovolj nizka (nekateri potenciometri gredo do 0R), bo ob kratkem stiku odpovedal tranzistor.

Polnilna napetost je cca 12V+1,25V. Akumulator ne bo nikoli poln.

[jozede]

[elektr@nik]

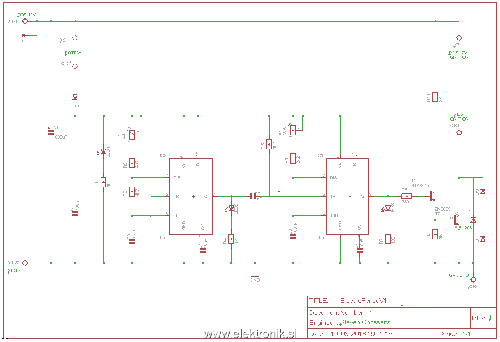

Najprej najlepše hvala vsem za odgovore. Imam pa vprašanje za jozede ali koga ki se spozna na uporabo serijsko vezanih zener diod, Kot pravi jozede so včasih z zener diodami zaščitili tranzistor da ga niso prebile VN špice. Zdaj pa me zanima kako obrniti zener diode ponavadi se obrnejo obratno kot navadne diode, malo pa sem pozabil kako iz sheme veš kako obrniti zener diodo, mislim pa da je ravno obratno kot pri navadni diodi, mislim da črtica Z kaže da mora biti zener dioda obrnjena tako da je črtica na diodi obrnjena enako z črtico Z na shemi? Na minus se veže trikotnik med tem ko se črtica Z veže na plus Kot sem iz datasheetov opazil da se da zamenjati v vezju namesto tranzistorja 2N3055 z tranzistorjem BU208 kot mi je pomagal jozede kot izgleda paše tranzistor tudi s pini ne samo da je visokonapetostni tranzistor. Če se o čem motim me popravite že v naprej se vam zahvaljujem za odgovore. spodaj je slika zener diode v shemi[/b]

[elektr@nik]

Zanima me če se zener diode obrnejo tako ali obratno?

[elektr@nik]

Zanima me tudi kake moči morata biti zener diodi?

[jozede]

OK Zener diode so obrnjene tako kot si narisal v shemi.
Preveri še upornost primarja transformatorja, verjetno da boš moral dati serijsko s primarjem še močnostni upor za omejitev toka tako da bo primarna upornost cca 3 - 3,5 ohmov, to bo najenostavnejše.
Zener diode so lahko 0,5W-tne smo dajali tudi 0,25W.
Namesto zener diode lahko daš tudi 400V-ltni VDR upor (varistor)

p.s. Vidim, da ima vezje regulacijo pulza, če pulz lahko zreguliraš tako, da bo tok narastel na max 3A potem ne rabiš upora. Seveda rabiš za to osciloskop da boš lahko to dobro nastavil.

[elektr@nik]

Najlepša hvala jozede za odgovore. Ampak ne razumem ali mislite da mora biti skupna upornost predupora+tuljave =3 -3,5 ohmov, ali pomeni da mora imeti tuljava okoli 3-3,5ohmov, jaz bi po moje serijsko vezal predupor in bi omejil samo tok, če pravite da mora biti maksimalni tok na tuljavo 3A pri maksimalni napetosti oziroma polnem akumulatorju 13,6V, bi bil upor 4,5ohmov, če računam da je tuljava 12-13,6V breme. Zdaj sem opazil da niti moči opora ne znam izračunati saj ne vem kolikšni je padec na uporu ali je to celotna napetost 13,6V?. jozede prosim vas za pomoč.

[elektr@nik]

Logično bi mi bilo da je padec na uporu manjši za padec na tuljavi. Ampak mi ni jasno kako to izračunati?

[jozede]

V kolikor vidim pravilno računaš.

Podajal sem okvirne vrednosti, da bi določil povsem eksaktno vrednost, je potrebna tudi stabilna napetost, kakor ugotavljaš akumulator nima stalne napetosti. napetost niha od praznega akuja do polnega.

poleg tega je treba upoštevat še napetost U-c-e pri 3 do 4 A (V ce(SAT)). V podatkih tranzistorja lahko vidiš, da je ta maksimalno lahko tudi večja kot 2V-olta! Tudi v teh podatkih so samo okvirne vrednosti! To napetost moraš odšteti od akumulatorske!

[elektr@nik]

jozede upam da niste jezni ker sem pisal kako jaz razmišljam to sem hotel samo da se prepričam če imam prav kako računam kot pravim sem čisti začetnik.

[elektr@nik]

Zdaj sem malo bolje razmislil in pogledal za enačbami in mislim da je prava formula za moč na preduporu P=R x I na kvadrat in je 4,5ohm x 3 na kvadrat = 4,5 x 9 = 40,5W

[igo]

elektr@nik ... zdaj pa dosti heca ...
Daj že enkrat vzporedno s tuljavo dodaj tisto diodo, ki jo je narisal DusanK na prejsnji strani.

Da ne bi slučajno meril upornosti 12 V tuljave z ohmmetrom, ker lahko uničiš multimeter. Za povrhu te lahko na visokonapetostni strani še "zdrma ko pesa"

Kratkostiči (!!!) 12 V tuljavo, vzemi avtomobilsko žarnico in jo poveži:
+12Vakumulator)-----(žarnica21W)-----[tuljava]----(Ampermeter10Aobmočje)----(0Vakumulator
Ko bo žarnica svetila, odstrani kratkostičnik in pomeri tok.
Tok = ______ A
Nato spet kratkostiči (!!!) tuljavo in odklopi sponke iz akumulatorja.
Nato odstrani ampermeter:
+12Vakumulator)-----(žarnica21W)-----[tuljava]----(0Vakumulator
Priklopi in odstrani kratkostičnik.
Tokrat pomeri:
Napetost akumulatorja = ______ V
Napetost na žarnici = ______ V
Napetost na tuljavi = ______ V
Spet kratkostiči tuljavo in odklopi sponke.

Sem napiši tok in vse tri napetosti, pa ti bomo napisali vrednost upora R, da bo maksimalen tok skozi 12 V tuljavo natanko tak, kot boš želel.
+12Vakumulator)-----[uporR]-----×-----[tuljava]----÷----[CtranzistorE]-----(0Vakumulator
Dioda med ×-----l<l-----÷ mora nujno biti!
Pri polno odprtem tranzistorju je med [C (0,25 do 0,4V) E] napetosti.


Pa namesto D3 in D4 zener diod daj eno 15 V zenerco.


In da ne boš zaradi tistih klicajev mislil, da sem hud . Nisem.
Sta pa neprevidnost in neznanje pri delu z visokonapetostnim virom in enosmerno napetostjo že marsikomu pokvarila pričesko in marsikoga je tudi ubilo.
