Tole je vse kar je od sheme priklopa inverterja in s tem si nimaš kaj pomagat.

https://file.si/8BO6/inverter-3kw.jpg

[kvarkel]

Lej H2O, ne se razburjat, če ti želimo pomagati, pa situacije ne znaš dovolj dobro prezentirati. Jaz verjamem, da je tebi vse, kar napišeš povsem jasno, vendar pa nam, ki situacije vizualno ne poznamo, vemo pa, kako bi zadeve morale funkcionirati, nam glede na tvoje poste zmanjka nekaj informacij. In če že prosiš za pomoč, se moraš zavedati, da ti tisti, kiti hočemo pomagati, žrtvujemo svoj čas.
Ne vem, zakaj si moj post, kjer te prosim, da pomeriš galvanske povezave na priključkih razsmernika kar ignoriral. Gre za to, da bi ugotovil, če je N ACoutput na razsmerniku glavansko povezan s PE. Če ni, potem je tako kot ti je že nekdo pred mano zapisal, da v tem primeru FID ne bo deloval, ker preprosto ni sklenjenega tokokroga med L in ozemljitvjo.
No sedaj si le priložil skico priključkov. Torej moraš v GRD na razsmerniku priključiti tako PE vodnik iz omrežja, kot PE vodnik za izhodno AC. Ne smeš pa potem nikjer N in PE združevati.

[v.j.]

Nič ne pretiravam, sem samo natančen, ti pa zagotovo pretiravaš, žal v napačno smer.

Otočni sistem NE rabi FID stikala, lahko ga sicer uporabiš, vendar moraš enega od priključkov 230V output definirati kot N, povezati s PE pred FID stikalom.

Vsem nam je jasno, da imaš 1F sistem s tem razsmernikom, brez skrbi.

Slike pripenjaj na forum, ne pa na zunanje strežnike, s katerimi je večkrat problem kot ne.

Tvoja shema na file.si kaže 500 Server Error



Nisem te jaz pozval za shemo, se pa pridružujem pozivu, ker le s shemo vezave lahko ugotovimo kakšen umotvor si sestavil.

Ti rabiš pomoč, ti se potrudi, da boš nam posredoval informacije ali hočeš na srebrnem pladnju

Nihče razen tebe ni omenil grid-tie v tej temi.


.

[H20]

Danes strežnik z slike res ne deluje. Ne vem kako se jih tukaj pripne. Gumb priponka mi ne deluje...

[H20]

slike

[H20]

[H20]

[kvarkel]

[H20]

Ker nobena vtičnica ni 100% vodotesna. A nisi še nikoli uporabljal kakšnega električnega orodja in te je dobil dež? Nikoli nisi uporabljal mešalca za beton..... nič ni 100%
Ne se obremenjevat s tem, če me bo streslo ali ne. Raje odgovori, kako razsmernik ščiti diferenčni tok, ko pravite, da ne rabiš fid? obstoječega 30mA mislim zamenjati s 300mA.

Kdo je rekel, da imam on grid? vse je hobby program...lastna uporaba. če je priključena čistilna naprava in luči v vrtni lopi, to še ne pomeni da je on grid...ali pač.

[bostjang]

[kvarkel]

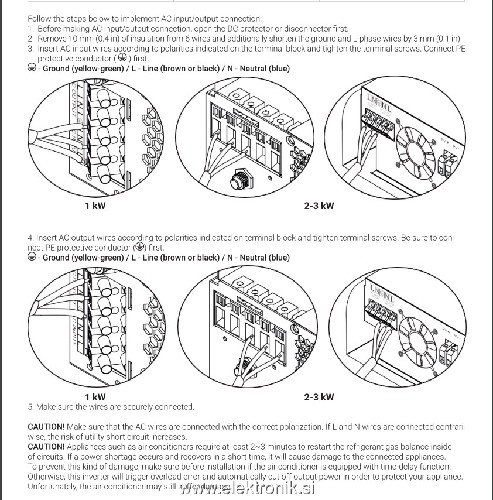

Samo še tole dodam, potem pa sem zaključil svojo debato. Prilagam originalna navodila razsmernika.
Sedaj je tudi meni jasno, da ne gre za on grid varianto ampak je priklop na omrežno napetost kot porabnik. V bistvu, kolikor sem iz navodil razumel, deluje razsmernik kot on-line UPS. Jasno pa piše, da mora biti priključna sponka GRD povezana na učinkovito ozemljen zaščitni vodnik. To pa tudi pomeni, da je treba na izhod AC priključiti tri vodnike L, N in PE (v PE sponko gresta torej dovodni in odvodni PE vodnik). N vodnik mora potem iti, kot smo že nekateri poudarjali direktno preko RCD stikala na N zbiralnico, PE vodnik pa se konča na PE zbiralnici.
Vzrok težav pa je lahko sama vtičnica (slabi stiki), ki bi jo tako ali tako bilo treba zamenjati z vodotesno, vsaj IP 54.

[v.j.]

Na AC vhodu razsmernika pravilno priključi N in PE, L pa ni treba, če ne želiš da bi razsmernik delal kot UPS. Če je interno N vhod in N izhod povezano, boš tako imel definirano ničlo, šele pod temi pogoji lahko FID deluje pravilno.

Še enkrat, FID za razsmernikom v otočnem načinu, če N ni definiran, ni potreben, ker faza ne obstaja
Faza je tisti vodnik, ki ima potencial proti zemlji. Ničla nima potenciala proti zemlji, ker je povezana z zemljo, vsaj v eni točki, sicer ni ničla.
Ničla je definirana v trenutku, ko je povezana z zemljo, dokler je plavajoča, to ni ničla, nasprotni pol pa ni faza

Shema vezava.jpg je očitno iz Marsa ali kakšnega drugega planeta, simboli so meni neznani, opisa pa ni, lahko sklepam in ugibam, pa ne bom, po 4 desetletjih dela na tem področju se mi ni treba ubadat z neumnostmi.

Če nimaš izkušen in rišeš sheme takole po svoje, nič hudega in nič narobe, le zraven napiši kaj je kaj in podrobno opiši čim več, potem bo tudi taka shema postala razumljiva še komu drugemu, ne samo tebi.

Videti je, po shemi, da si na vhodu priključil samo fazo, ne pa tudi N in PE

Prej omenjena interna povezava, škatlo odpret pa pogledat, no, mogoče bo že ohmmeter dovolj brez odpiranja.


V navodilih piše:

WARNING! All wiring must be perforned by a qualified personnel.



.

[H20]

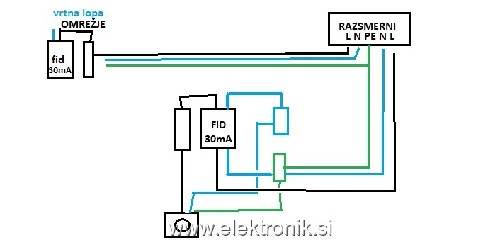

Ok, da malo razjasnim obnovim celo zmešnjavo. glede moje sheme, sem predvideval, da bo jasno vsakemu telebanu. če je označeno, da je FID potem sem predvideval, da bo vsakemu jasno, da je nasladni element varovala, zbirnica, vtičnica/porabnik.

1. pomeril sem N sponke na razsmerniku in ugotovil, da niso povezane. morda se povežejo takrat, ko pade VDC na aku in vklopi rele. takrat naj bi sev klopil polnilec, če je razsmernik povezan z omrežjem.
2. žice na vhod v razsmernik sicer imam priklopljene, ker pa ne potrebujem, da je polnilec nonstop v pripravnosti (ali način UPS), razsmernik vklopim preko stikala, ko je nujno potrebno. Razen PE je povezan z zbirnico za PE omrežja.
3.

[v.j.]

Ker nisem teleban, mi tvoja shema ni jasna in verjetno nisem edini

Marsikaj je samoumevno in bi moralo biti, pa kljub temu očitno nisi naredil tako kot bi moral.
Še zadnjič, če N (ničla) ni definirana, FID ne more delovati in je brez veze. Če še vedno ne veš kaj pomeni "definirana N", potem se drži napisa WARNING iz navodil za uporabo. Nekaj hočeš narediti po svoje, v navodilih ni nobenega FID stikala ali kakšne dodatne zaščite, ker ni potrebna. Varovalka ni potrebna, ker tokovna zmogljivost razsmernika ni dovolj velika, bo izklopil razsmernik kar sam, če pride do kratkega stika. Če dela v bypass načinu, je samoumevno, da je varovalka na omrežni strani.

V navodilih, ki jih je priložil kvarkel, so slike take, da se ne da nič razbrati, npr na strani 3 se številke ob slikah sploh ne vidijo, kako za vraga naj uporabnik potem ve, kaj pomenijo oštevilčeni napisi spodaj

Ali bo razsmerniku škodovalo, če zunaj povežeš vhodno N in izhodno N žal ne vem. Če bo delal samo v otočnem načinu, potem vhodno N in L sploh ne priklapljaj, v tem primeru lahko izhodno N povežeš na zbiralko N od omrežja, prav tako PE na zbriralko PE, v tem primeru definiraš ničlo in FID bo deloval.

Razsmernik tak kot je očitno ni narejen za izvedbo po tvoji ideji, to je en velik minus teh hibridov, so taki kot so, vezava mora biti taka kot jo predvidi proizvajalec. Če želiš vezavo po svoje, si najdi drugačen razsmernik, oziroma sestavi sistem iz večih komponent: MPPT polnilnik iz PV posebej, razsmernik 24/230V posebej, polnilnik 230/24 posebej če ga rabiš, sicer ga ni treba, potem pa imaš že skoraj vse.

To je to, mislim, da bom v tej temi kar zaključil, dovolj je bilo.


.

[bostjang]
