[vitez93]

Zanime me, ali lahko za vumeter kot signal uporabim 5W zvočnik. Da bi vzporedno vezal na zvočnik ali moram brez zvočnika ''direkt'' na + in -
Pa še to. Zakaj je R2 potenciometer?

[mijajlovic]

Prilagam, načrt in tiskanino Stereo VU Metra
Sašo

[taubek]

[vitez93]

Na protobordu imam sestavljen vu meter z lm 3914. Signal je iz izhoda ojačevalca preko usmerniškega mostiča. In ne dela. Merim napetost na vhodu lm 3914, vu meter dela. Odmaknem merilni kabel, ne dela. Dam med signal in maso en 2k upor in dela. Ampak samo, če napajam vu meter in ojačevalec iz različnih virov napetosti. Kako to rešiti? Zakaj se to dogaja? 100nF kondenzator in napajanje vu metra preko 78l05 nič ne pomaga

[Highlag]

Povezat moraš maso izhoda ojačevalca in maso vu metra, + signal pa spelji na vhod vu metra preko kondenzatorja ki mu na koncu dodaš 2 diodi. Glej priponko.

[vitez93]

@Higlag hvala
Kako pa obrnem kondenzator?

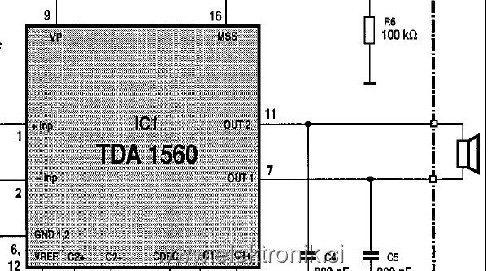

Kater izhod je pa masa ojačevalca?

Edit: RTFM, pin sedem je

[Highlag]

Torej vrisani so folijski, zato niso polarizirani. Drugače pa levi ima levo nogo+ drugi pa zgornjo če hočeš početi to z elektroliti. Malo si zamisli kako bo tekel tok skozi diode pa ti bo jasno kako morajo biti obrnjeni.

[vitez93]

Povezal sem tako kot praviš, razen mase zvočnika nisem vezal, ker drugače je bil nek kratek stik in sploh ni špilalo.

C8 imam 10uF, ker je nekako bolje. C8 pa sploh nimam, ker mislim da bi gladil napetost in ne bi bilo učinka

Glavnem dela in najlepša hvala za pomoč

[s55c]

Kakšno vlogo ima R1 na shemi, ki jo je priložil tech in ali lahko zamenjam tranzistor BC 219 z BC301. Lep pozdrav.

[tadejvnuk]

[stromarpepi]

Pozdravljeni,
doma imam izdelan VU meter z BA6214 ter 6 diod.. rad bi izdelal VU meter z občutno več diodami, po možnosti bi vzel kar visokosvetilne (zamenjam samo predupor za določeno diodo)... pregledoval sem že kar nekaj shem o VU metrih, ampak se ne morem odločiti.. imate kakšne druge predloge ?
Z veseljem se spustim v izdelavo z atmelo attiny2313...ampak tu vmes mi pa zmanjka znanja.. signal iz radia nekako spravit v atinya ter to določiti da bo delovalo kot vu meter...
se zahvaljujem za pomoč že v naprej!
L.P.

[usy]

Živjo,

doma sem našel analogne VU metre, rad bi jih vezal preko mikrofona, kaj moram narediti da bo zadeva kolikor toliko delovala.

Podatki VU-metra:
10 F
280

Našel sem to enostavno vezje, pa nevem ali bi zadeva delovala na mikrofon, po mojem mnenju verjetno ne ker manjka napajanje za mikrofon:
http://sound.westhost.com/p55-f1.gif

[Highlag]

Mikrofon ni mišljen, da poganja kakršen koli vu meter. Priključi ga na izhod predojačevalca.

[usy]

To vem, ampak sam mislim imetu to bolj kot ne za dekoracijo.

Verjetno bom res tako naredil, da ga bom priklopil na izhod mikrofonskega predojačevalca + tisto vezje z diodami ter kondenzatorjem.
