Da, v LCD_init sem dal bcf RW, ce je tako vredu?

[Silvo]

[kavelj22]

Jaz v bistvu RW ne potrebujem ker nebom bral iz LCD-ja in sem ga tudi odklopil, in zbrisal iz inicializacije!

Drugace imam vse pine PORTD definirane kot dig. izhode, ce jest prav razumem kaj bi naj to pomenilo. Se pravi clrf TRISD, clrf PORTD!!!

Sedaj sem dal RW direkt na minus! Tudi sedaj nobene spremembe!

lp

[dast]

Sokrat je napisal:

[RGorazd]

Par postov nazaj sem prebral, da si dal Vo ali kontrast direkt na maso. Morebiten razlog, da ti displej ne dela je ta, da imaš premočen kontrast in ne vidiš posameznih črk, ampak imaš zaradi prevelikega kontrasta prižgane vse segmente. Potrudi se in naredi tako, kot ti je bilo rečeno. Trimer 10k ali 5k ali karkoli veži med maso in +5V, sredinski odcep pa daj na 3 pin displeja. Potem, ko zaženeš tvoj testni program, obračaj trimer iz ene skrajnosti v drugo.


LP Gorazd

[igo]

[dast]

[Sokrat]

[Silvo]

Da ne bomo odkrivali tople vode- pripni celoten program. Če moj jutri utegnil bom zadevo poskusil, da vidimo, če je problem v programu.

[dast]

[Silvo]

Na hitro sem preletel čez program. Najprej izključi analogne vhode portaa. (pobiriši ustrezne bite registra ADCON1) Po resetu so namreč visi pini analogni vhodi.

[igo]

To je pa že lepše videti.
Jaz sem z istim programom iz tiste knjige inicializiral prvi LCD.
Delalo je šele, ko sem vrstici:

[Silvo]

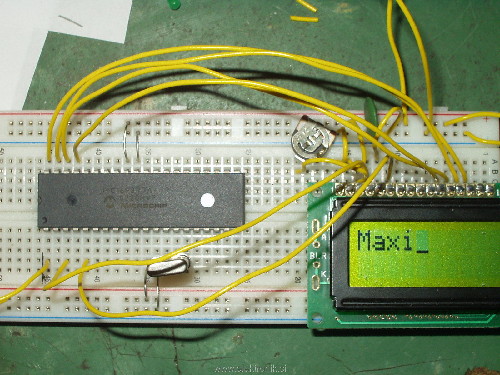

V prilogi imaš tvoj program popravljen do take mere, da pravilno inicializira displej. Dopisal sem tudi par vrstic, tako da se na displjej izpiše "Maxi". Tvojih rutin za pisanje na displej nisem analiziral - mi je že analiza timing rutin vzela dosti časa. Kaj ni bilo dobro poglej sam. (med drugim sem v konfiguracijskem stavku izključil LVP)
Najprej pa v mikrokontroler naloži HEX ter poskusi tvoj hardwer. Če je vse ok, se mora na displej izpisati "Maxi"

[snow]

Jaz sem enkrat izgubljal živce, ko sem usposobljal LCD DEM16102 v 4 bitnem načinu, ki ima LSI KS0066 kontroler.

Problem je bil v inicializaciji, za katero je v datasheetu pisalo da je treba narediti nekako takole:
0 0 1 1
0 0 1 1
N F X X
pavza 39+ us
0 0 0 0
1 D C B
pavza 39+ us
...
...
pavza 39+ us

Skratka, vedno naj bi bilo poslanih 8 bitov (2x po 4), razen prvič. LCD se je včasih prižgal na pol, včasih cel, včasih bil cel črn... preveril vse povezave, menjal par LCDjev, se igral s timingi itd. Pa sem izbrisal eno od prvih dveh vrstic v inicializaciji in LCD se je vedno prižgal in deloval tako kot mora.

Sem se spomnil na ta moj primer, ko sem bral tole temo, pa bo mogoče komu kdaj koristilo.

Še povezava, do mojih LCDjev stran 13):http://www.sos.sk/a_info/resource/d/dem/dem16102syh-ly.pdf

[Silvo]

Sam sem delal s kar precej različnimi tipi displejev. Vedno sem se držal "pravil", ki veljajo za LCD kontroler hd44780. Običajno ni bilo težav. Trenutni program sem testiral na LCD-ju z oznako CMC216-01. Ta se obnaša enakovredno vsem LCD-djem s katerimi sem delal do sedaj. Datasheta za tega iz naslova pa nisem našel. Da nima slučajo kako negativno napajanje za kontrast?
