Da malo obudim temo o termistorjih me zanima sledeče:
Ali je v toaster-ju (Philips HD2532/31) NTC ali PTC termistor
Da bo zadeva razumljiveša prilagam sliko datasheeta 14 stopenjskega binarnega števca/driverja in oscilatorja (HCF4060B), ki je v njem. (termistor narisan rdeče - vezan med uporoma Rs in Rt)
Vrednosti posameznih elementov v vezju: Rs=1Mohm, Rt=123kohm in Ct=15nF.

[Highlag]

Odvisno kaj hočeš da oscilator naredi ob dvigu temperature. Višanje upornosti spusti frekvenco, nižanje jo pa dvigne.

[borber]

Frekvenca oscilatorja je okoli 250Hz. Povečanje Rs na 10M frekvence ne spremeni skoraj nič. Tisti rdeči element je zato lahko le prekinjevalec, ki ustavi nihanje.

Še malo za nazaj:
NTC je kratica za Negative Temperature Coeficient
PTC Positive Temperature Coeficient
NTC-ju angleži pravijo termistor, PTC-ju pa PTC.

[aly]

v toasterju je timer za izklop.
Ima termistor za to, da:
- če je grelec hladen, greje dalj časa (počasnejše nihanje, daljši čas do istega števila countov)
- če je grelec že vroč, greje manj časa (višja frekvenca, krajši čas do istega števila countov)

Tole je malo čudno zvezano. Glej datasheet od 4060.

[darkoan]

Hvala za odgovore

Tudi sam sem mnenja, da ta element (rdeč) služi kot nekakšen prekinjevalec.
Element je fizično nameščen med dvema uporoma (vsak na eni strani) enakih vrednosti 80ohmov in moči 2W (zaporedno vezana), ki ta element očitno segrevata.
Oblike je podobe kot keramični kondenzator (diskaste), kaj več pa o elementu na žalost ne vem ker je z njega ušel dim.
Aja pa še to: na vezju samem je oznaka elementa TH.

Vaša mnenja so še naprej dobrodošla

[aly]

Tista zaporedno vezana dva 80 ohm upora se sigurno ne grejeta, če je termistor nekaj kilo ohm.

Ravnotako čip ni spoboben dajati ven dovolj toka za gretje uporov. Po moje služita kot mehanska distančnika, ali pa je bilo z njima samo kalibrirano vezje.

Kakšne so vrednosti ostalih elementov? Shema?

In foto!! (in ne pozabi na resize).

[borber]

Tisti rdeči element je verjetno vezan zaporedno s Rt in ne s Rs in je NTC. Pri mrzlem NTC bi frekvenca oscilatorja bila nižja in bi števec 4060 štel dalj časa, kot pri že segretem. Tako bi timer imel regulacijo časa gretja glede na začetno temperaturo. To je le predpostavka.

[darkoan]

Da ne bo nejasnosti naj povem da upora nista vezana na čip, temveč sta vezana direktno na grelec v samem toasterju (zaporedno seveda), in imata več kot dovolj toka da se pošteno pregrejeta.
Glede vezave elementa je pa težko rečt h katerem uporu je termistor vezan, saj so konec koncev vsi trije upori vezani zaporedno Rs - TH - Rt.
Imam občutek, da služi ta termistor kot regulacija časa gretja glede na začetno temperaturo, tako kot je to ugotovil že borber.
Vrednosti elementov na vezju sem podal že zgoraj:
Rs=1 M
TH=???
Rt=125 k
Ct=15 nF

[aly]

Točno to sem jaz napisal že 5 odgovorov nazaj.. Kaj res nihče ne bere?

[andrejj]

Bi bilo v redu če bi priložena slika.Moj toaster dela na klašični(bimetal).Pa še vedno dela.Ta je pa verjetno novejši in zato še nisem videl.

[darkoan]

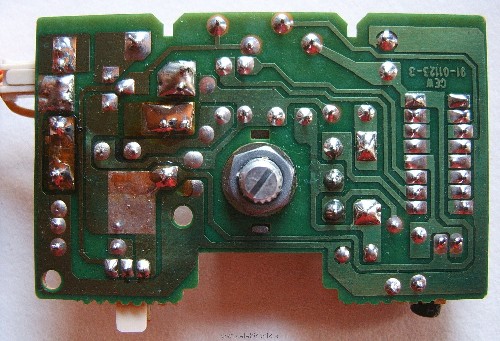

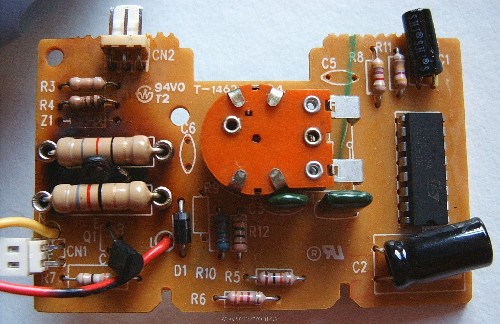

Končno mi je uspelo narediti slike vezja toasterja
