Hello

Jaz običajno dam varovalko na primar in na sekundar pred greatzovim mostičkom.

Na sekundarju običajno dam manjšo kot pa jo zdrži regulator in to hitro varovalko.

Lp.

Darko

[Sloman]

@GJ

Zanima me sledeče:

Če uporabim tvoj primer z mojim transformatorjem, kateri morda ni najprimernejši za LM7805 saj je pri 6 V napetost na sekundarnem navitju pred usmerjanjem nekoliko premajhna 12 V pa že skoraj malo prevelika za moje potrebe, me zanima kje bodo večje izgube:

a.) Uporabim gretz in je padec napetosti višji za eno diodo. Usmerjena napetost je majnša in višek napetosti pomnoženi s tokom, ki teče skoz breme se porabi na LM7805. Če sem pravilno razumel nekoga proti začetku te teme?

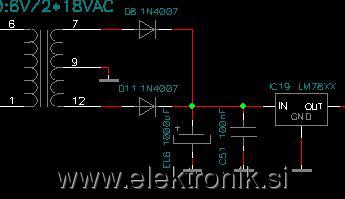

b.) Uporabim 2 diodi kot predlagaš napetost je višja za 1 diodo izgube na Lm7805 so pa večje za napetost ene diode pomnoženo z tokom ki teče skozi uporabnik?

Torej kaj povzroči večje izgube v mojem primeru. Gretz ali 2 diodi? Glede na to da v obeh primerih uporabimo zaporedno vezavo 2 x 6 V.

Pa še nekaj me zanima. A varovalka z specifikacijami 250 V 0,05 A naprimer vedno pregori pri toku 0,05 A - pa tudi če bi bila vezana na 5 V napetosti in bi tok presegel 0.05A? Oziroma hočem vprašati če moč varovalke sploh igra kakšno vlogo. Torej P=U*I

Torej katera trditev je pravilna:

Trditev 1:

Varovalka vedno pregori, ko tok preseže max vrednost se pravi v našem primeru 0,05 A . Neglede na napetost.

Trditev 2:

Moč je tista ki šteje in bi morala pri varovalki z specifikacijami 250 V 0,05 A:

P = 250 * 0,05 = 12,5 VA in bi pri napetosti naprimer 110 V moral tok ki steče skozi varovalko da bi le-ta pregorela tako biti:

I= P/U = 12,5VA/110V = 0,11 A

[dragoon]

Pri grecu je padec napeosti za dve diodi, v primeru kot ti je pokazal pa je padec napetosti ene diode in na tak način navtiji nista zaporedno vezani. Iz takega vezja dobiš 6V, oz za padec ene diode večjo napetost kakor iz greca, zato ima 7805 več šans, da bo pravilno deloval.

Varovalka pregori pri prevelikem toku, moč na njej pa je blizu 0W, saj ima zelo majhno upornost. Podatek o napetosti pove do kake napetosti lahko varovalka zaščiti vezje(nastane oblok). Za večje napetosti so varovalke daljše.

[aly]

[Sloman]

[Sloman]

Sem pomeril še z dvema diodama namesto gretza.

-Usmerjena napetost znaša 8.2V
-Breme ki ga prenese LM 7805 da še normalno deluje je pa 0.45 A.

Tako da stanje se je izboljšalo vendar vseeno bo vrjetno ravno premalo če hočem zanesljivo delovanje z 300 - 400 mA porabnika.

Tako da opcoija gretz - zaporedna vezava 2x 6V in Lm 7805 z hladilnim telesom mislim da je edina zanesljiva kljub malenkost večjem gretju Lm 7805.

[psevdonim]

aly

[dragoon]

Več, kakor pol Ampera tisti traflc ne bo dal od sebe. Saj je 6VA, ne?

[igo]

[Sloman]

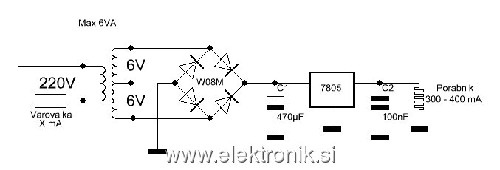

Po vsem napisanem sem se odločil narediti takole. Bi tako moralo biti vredu? V takšni sestavi deluje tudi na testni ploščici.

Varovalka na primarnem navitju, pa če sem prav razumel, bo varovala tudi vezje za sekundarnim navitjem, če bo le izbrana prava vrednost?

Vrednost pa bom določil šele potem, ko bom imel narejeno tudi vezje in bom pomeril dejansko porabo pred primarnim navitjem.

Načeloma pa bo varovalka nekje 0,03 do 0,05 A? Bo pregorela v primeru napake za sekundarnim navitjem ali vključim še tja eno vaovalko okrog 0,6- 0,8 A? Odvisno pač kakšna bo se izkazala dejanska poraba?

JE SLIKA VIDNA DOBRO? Sam ne morem preveriti, ker še nisem prijavljen 3 dni. Če se ne vidi dobro povejte pa prilepim malo večjo.

[aly]

@psevdonim - ne se razburjat ... Prišlo je do rahle napake. mea culpa.
100W žarnica na 5V res ne vleče 400 mA. Poudariti sem hotel, da ima porabo vseeno bistveno večjo, kot če bi imela nitka konstantno upornost s temperaturo.
Igo je razumel, kaj sem hotel povedat. 500W žarnica je dobra za simulacijo bremena.

[s55m]

Sloman, ob polni porabi bo na 7805 več kot 5W gretja. Ga bo potrebno kar dobro hladiti, če bo ta obremenitev konstantna. Na izbiro imaš dve varijanti hlajenja. Glasno in tiho, ki bo malce večja

[Sloman]

Če bo 5W samo na 7805 potem trafo tako nebo izdržal. Si to pravilno izračunal? Omenjala se je številka pod 3 W že višje.

[Sloman]

Smešno vprašanje za marsokoga ampak kaj če bi za grez dal še kakšno diodo, da bi napetost padla pred 7805 in bi bilo majn gretja?
