Ne, ojačevalec vežeš mostično na sponkah od zvočnikov, saj je en od kanalov invertiran, vsaj tako je pri 99,9% avtoojačevalcev

[ro-bi]

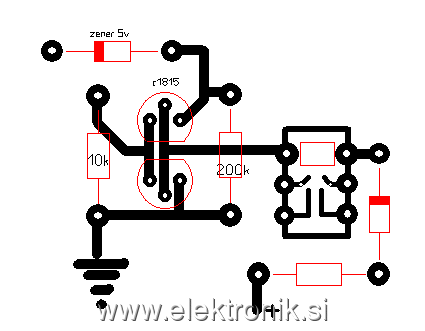

Sem narisal shemo tistega dela. Čudna kocka je rele, tranzistor brez oznake je pa iskani.Kam gre naprej od zener diode, sem se pa izgubil
Morda bo to kaj pomagalo?
Druga dioda je "navadna".
lp

Še to- na vezju sta dva releja in drugi je vezan vzporedno s tem, ki sem ga skiciral.

[ro-bi]

Ali lahko dam 557C (oba) ?
Sem gledal datasheet in ima podobne karakteristike. Zamenjal bi oba- sklepam, da sta bila enaka in ne komplementarna, ker sem v enih ojačevalcih videl na vhodih podobno vezavo.
lp

[MadMax]

Nariši si vezalno shemo, ne montažne. Slednja je kvečjemu malo boljša kot TIV v roki.
Pa ne se mi izgubljat pri 5 elementih, ker te bom imel za lenobo


Dobil sem ga pa z namenom, da uporabim ohišje in vanj vgradim 2 x 100 + 1 x 200W ojačevalec in stikalni napajalnik- tisto mi je pravi izziv.

Pravi izziv je narisat shemo tega čudesa in mu povrnit življenje, ne pa izdelava nečesa novega po step-by-step-navodilih-za-telebajske.
Kaj pa ko ti tista nova zadeva ob prvem priklopu spusti dušo (dim)?
Kaj ti bo takrat pravi izziv? Ponovit vajo izdelave od začetka?

[ro-bi]

[MadMax]

Telebajsek ni bil mišljen žaljivo, a kot se upiraš vsem nasvetom in vztrajno teraš svoje, si nisem mogel pomagat... Koneckoncev bi lahko napisal teleban, pa bi bil premalo izviren. Ali pa so užaljeni vsi bralci priročnikov tipa "MaliMehkiProgrami za telebane"?

Vsi smo bili nekoč taki ali drugačni začetniki.
Pred 30 leti sem z odprtimi usti zajemal znanje, ki sem ga po kapljicah dobival od parih starih mačkov.
Dandanes ko je vse na netu, bolj ali manj prosto dostopno, pa dobronamerni nasveti očitno izgubljajo vrednost.

Sorry, ampak da se "izgubiš" pri risanju osmega elementa, hkrati pa bi rad izdelal raketo-nekako tole res ne gre skupaj, kaj meniš?

Sicer pa, bomo videli kako boš oživljal raketo. Vsekakor ti želim čimmanj zapletov, da ne bo nesporazuma.

Povej mi samo še nekaj, prosto po ljudskem reku
"Lačnemu želiš pomagat? Ne daj mu ribe, nauči ga ribe lovit."
Bi se ti rad naučil lovit ribe, ali bi jih samo vzel, po možnosti že pripravljene na krožniku?


off-topic:
če si imel jugota z NOS leta 80, vsaka čast. Jaz sem tudi imel med prvimi marsikaj, pa ne zaradi dobrega finančnega zaledja, ampak DIY dela in neprespanih noči.
Nick pa je rahlo povezan z začetki sodelovanja na forumih in nima kaj veliko skupnega z Gibsonom.
Bi ga pa dandanes rade volje zamenjal, pa nisem zasledil možnosti v nastavitvah profila.

[ro-bi]

[Sokrat]

[podboj]

tukaj imaš datasheet
http://www.toshiba.com/taec/components2/Datasheet_Sync//50/6455.pdf

A tale tvoja shema je gledano iz zgornjega dela TIV? Tale SC ima še bazo na drugem mestu tako da sem čisto zmeden

če vtakneš noter kateregakoli BC-ja 100% ne bo delalo iz zgornjega vzroka

EDIT: izgleda da bo tudi drugi NPN, vtakni bc547, a boš moral pine drugače zvit, tako kot je v datasheetu od SC-ja. Tranzitor je uporabljen le za vklop relejev, tako da ni kritičen. Drugega pusti tam kot je.

[ro-bi]

[ro-bi]

[sulc]

Kadilo se bo, kadilo. Še enkrat preveri pinout.

[ro-bi]

[podboj]

Ko si ga obrnil verjetno dela zato ker skozi tranzistor vedno teče tok in ta sploh ne opravlja svoje vloge. Tisti releji so tam tudi zato da preprečijo tole:
