[bostjang]

Bo kar držalo, da je GM2Q.

Pinout danega regulatorja ni pravi. Tukaj je:
1 - GND
2 - SW
3 - Vin
4 -
5 - Enable? vzporedno vezano na ostale IC-je
6 -


EDIT 8. 3. 2025: Deluje. Hvala Mattej-u za čipe. Novi imajo SMD kodo GM1J.

[DusanK]

Tega BL8032 v EU zgleda ni.

Mogoče bi bil primeren RT6212A/B (Mouser ga ima), ki je pin kompatibilen z BL8032 ter ima enake značilnosti: 2A, 18V, 500kHz, synchronous step-down DC-DC converter...

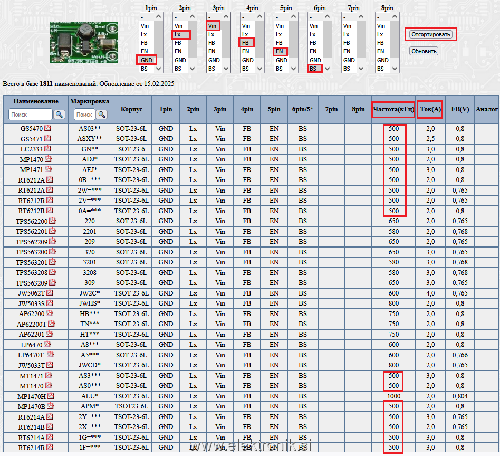

Za množico drugih kandidatov za zamenjavo si oglej še ostalo izbiro na DC/DC selektorju, če vneseš funkcije pinov kot jih ima BL8032 in gledaš tisti izbor, ki se ujema z glavnimi specifikacijami BL8032.

[Mattej]

Pin kompatibilnih je veliko, ampak tistih par uporov in kondijev malo variira. Sem gledal če bi šel en od TI za 3A gor, pa ima čisto drugač definiran vse skupaj.

Sej iz aliexpress dandanes hitro pride.

[DusanK]

Potem ni panike. Naroči iz AE BL8032 in seveda poročaj o rezultatu.

[Mattej]

Že naročeno. Zdej sam upam da nisem česa tretjega uničil na polnilcu k je že letel v škatlo za pokvarjeno elektroniko.

[Mattej]

BL8032 so prišli (že v sredo, pa ni bilo časa), polnilec jih uporablja skupno 5, 4 za AA/AAA kanale in enega za splošno napajanje. Tisti za splošno napajanje sploh ni pod hladilnikom. Men je skurilo en kanal in splošnega.

Dokler ju nisem menjal in je instantno skurilo še ostale 3...
Menjal sem lahko samo še dva (torej 4/5) ker je kanal 2 utrpel škodo na samem pertinaksu in odnesel sabo zgornji sloj vezja. Lahko bi popravil ampak ker so zadeve ob prvem popravilu začele žareti sem lepo očistil in bo kanal deaktiviran preden kaj zakurim.
En izmed novih regulatorjev je bil ali slab ali kaj drugega in se je bistveno bolj grel od ostalih in sem ga ponovno menjal z novim. Sedaj je mir.

Kanala za 18650+ baterije sta razvila en tak lep coil whine, super.

[DusanK]

Če prav razumem ti po menjavi BL8032 zdaj delujeta dva od štirih kanalov?
Če so čipi umrli zaradi prevelike amperaže bi mogoče razmislil o malce močnejših 3A bratcih namesto BL8032, ki je 2A.

RT6213/14, AX3903 in EMT3571 so pin kompatibilni z BL8032 vendar bi moral preveriti in po potrebi zamenjati/prilagoditi (glede na spremljajočo Vout tabelo za posamezen čip) zunanje upore, kondenzatorje in dušilko.
https://eu.mouser.com/ProductDetail/Richtek/RT6213BHGJ6F?qs=amGC7iS6iy9Z7%2FaLLQ2Sjg%3D%3D
https://eu.mouser.com/ProductDetail/Richtek/RT6214AHGJ6F?qs=amGC7iS6iy%252Bt%252Bbo4tuiaPg%3D%3D
http://www.micro-bridge.com/data/AXELITE/AX3903.pdf
https://www.ecmos.com.tw/en/dc-converter-buck/emt3571/

Richtek RT6213/14 Mouser ima štacuna na zalogi. Vedno se najde kdo, ki tam naroča in se mu lahko pridružiš.

[Mattej]

Celo 3/4 mi delujejo. Sem videl da je mnogo njih pin kompatibilnih, ampak tisti trije ki sem jih podrobneje gledal niso imeli enake periferije.

Itak je bolj sekundarni polnilc, tako da se mi ne da ravno raziskovat. Bo delal dokler bo, pomembni so mi itak predvsem 18650+ kanali.

[Dorijan]

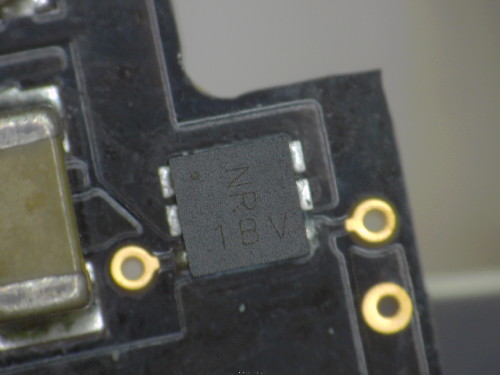

Sumim da je nek FET (pini 1,2,5,6 so skupaj), ne vem pa točo kateri bi bil.

Ohišje je SC70-6 (2x2mm)

Oznaka pa 1BV

[bostjang]

Tole mi ne izgleda SC-70. Slednji je skoraj enak SOT-23, samo skaliran, vsaj po širini, navzdol.
Če ugotoviš polariteto in vsaj približne vrednosti, lahko najdeš kaj podobnega.

[Mattej]

Bo najverjetneje res kar SC70 in neke sorte fet.
https://au.rs-online.com/web/p/mosfets/1783897

Mogoče kakšen podatek več o napravi?

[bostjang]

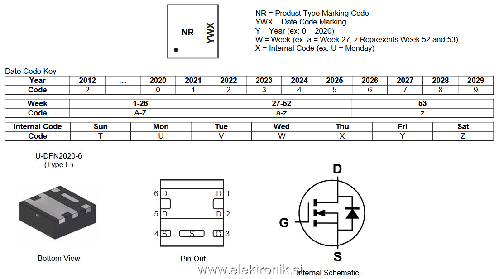

Prej DFN2020
https://www.nxp.com/docs/en/brochure/Discrete_Flat_No-leads_DFN_package_poster.pdf
https://www.nxp.com/docs/en/brochure/Discretes_package_poster.pdf

Tudi pinout ustreza
NXP-jevi MOSFET-i v DFN2020

PS: SC-70 = SOT-363
