Kaj pa vem, to je vse na meji Jaz rabim še 3 pine za inpute, tako da je vbistvu 20 pinov fraj za outpute

Še ena ideja: Vbistvu bi bilo dobro regulirat samo svetlost za ledice. Za LED displaye mi je praktično vseeno. Torej bi za ledice uporabil dva 74HC595 (za to bom porabil 5 IO pinov na uC), za ostalih sedem LED displayov pa naredim multiplexing 7x8 (porabim 15 IO pinov). Torej porabim vseh 20 pinov + 3 ki jih potrebujem za inpute

[xpolhecx]

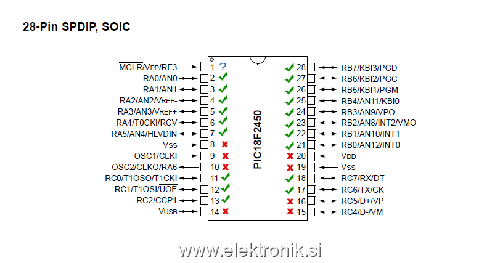

Zdaj gledam 18F2450 (v datasheetu piše 23x IO). Jaz sem jih naštel samo 19. Kaj je s prvim pinom ki je za reset, ta se tudi lahko uporabi kot IO? Potem pa pina 9 in 10 ki sta za kvarc jih tud ne morem uporabit za IO ane. Pin 15 in 16 sta itak za USB (mi tud odpadeta), torej jih mam sam 19 na voljo (s prvim pinom je potem to skupaj 20)

EDIT: Bom najbrž kr prešaltal na 18F4450 ki ima 34 IO pinov (mi bo prav prišlo še nekaj pinov za inpute)

[xpolhecx]

Takole:

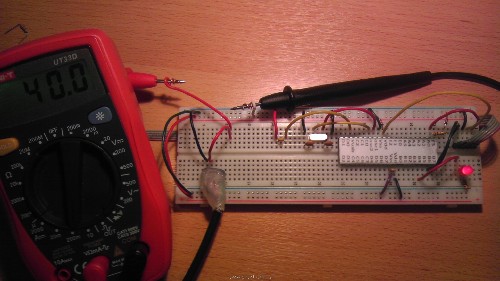

Za začetek sem na uC povezal samo eno navadno 5mm ledico z 200 ohmskim uporom. Celotno vezje porabi 38.9mA ko ledica gori (tok izmerjen na ledici je 10.3mA). Če ledico vzamem iz vezja je poraba 29mA. Pa še nekaj je zanimivo. Pred tem sem imel na uC povezana dva shift registra in je bila poraba 110mA pa čeprav na shift register nisem priklopil nobenega porabnika. Torej sta mi dva shift registra porabla nekje 70mA. Ali je to mogoče?

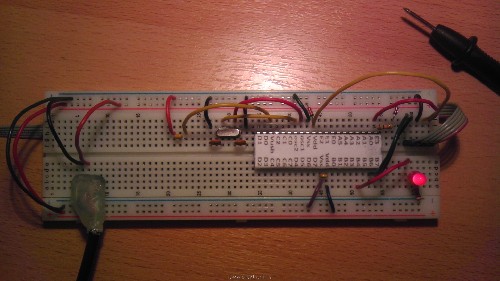

Če lahko kar iz fotografije razberete shemo in sporočite, če zgleda vse normalno povezano? Manjkata samo bel in zelen kabel za D- (pin C4) in D+ (pin C5) pri USB povezavi. Tam skrajno desno pa je konektor za PIC programator in dve 1N4148 diodi.

Pa še koda, ki jo trenutno poganjam:

[matjazkariz]

74HC595 ima po datasheetu maskimalno porabo 160uA, ko izhodi niso aktivni. Skupna maksimalna obremenitev izhodov je 70mA, pri čemer je maksimalna obremenitev posameznega izhoda 25mA. A si prepričan, da nimaš gor nič priklopljenega?
Poskusi pomerit porabo 595 zunaj protoboarda.

[xpolhecx]

Danes zvečer spet malo potestiram pa javim rezultate. Kako to misliš zunaj protoboarda, se pravi da gor spustim samo napetost in pomerim tok ko ni gor porabnikov?

[LinuxFuter]

Odvisno od konfiguracije registrov (ki jih sam nastavljaš) lahko reset, en pin od oscilatorja in USB komunikacij namenjene pine uporabiš kot navadne pine.

[xpolhecx]

[matjazkariz]

[xpolhecx]

Ja v zraku so bili, ko sem meril napetost (zdaj ko mam gor ledice, je napetost 0V). Glede dimanja nimam težav, sem že takrat potem rešil s PWM (dimal bom samo ledice, ki jih imam na dveh 74HC595 in niso multipleksirane). Dimanja multipleksiranih LED zaslonov ne potrebujem.

Aja še tole: Ko ste mi svetovali, naj povežem pina OE in RESET na uC in dam najprej OE na high in RESET na low, da ledice ne blinknejo ko priklopim napravo. Večinoma to drži, včasih pa še vseeno vidim da blinknejo ko priklopim USB. Tako da bom verjetno uporabil kar tisto rešitev s tranzistorjem in spustil napetost na 74HC595 kakšni dve sekundi po zagonu programa.

Danes sem povezal 7 LED displayov (matrika 7x8) in jih krmilim z multipleksiranjem brez težav. Zanima me ali sploh potrebujem upore na vsakem pinu od LED displaya če mi svetijo ravno prav brez upora? Napetost na vsakem pinu je 3.97V.

Pa še tole: pine imam povezane na PORTD (0-7). Na pinih 1-7 je napetost 3.97V, na pinu PORTD.F0 pa imam napetost 0.90V zato en segmen slabo sveti. Mogoče veste kje bi bil razlog za to?

Izmerjena poraba celega vezja ko gori vseh 19 ledic in vsi LED zasloni je 90mA kar se mi zdi super

[gumby]

[xpolhecx]

[gregoral]

Ja sva mela malo šolo dela z biti in bitnimi operatorji & AND, | OR, ^XOR, ....

Sem ga moral vsakih par minut po prstih pol je pa šlo .

[xpolhecx]

Danes bom sanjal profesorja

[.]

Brisana vsebina odstranjenega uporabnika.

[xpolhecx]

4.7k pull up na OE je bil dovolj. Pri vžigu se vseeno minimalno vidi blink, ampak res minimalno, za kar pa ne mislim več komplicirat, hvala za ta nasvet.

LED displayi mi malo premalo svetijo, zato želim sprobat, kako bi bilo z uporabo tranzistorjev. Na enem video posnetku sem videl, da je za anode uporabil PNP, za katode pa NPN. Zanima me, ali je dovolj če uporabim samo 7 NPN tranzistorjev za vsako katodo ali obvezno potrebujem tudi 8 PNP za anode? Ker imam na zalogi samo BC547B. Kateri PNP tranzistor pa se najpogosteje uporablja? Bi vseeno rajše uporabil par tranzistorjev kot dodaten driver
