[jorn]

Živjo!
Kupil sem zgoraj že omenjeni DCF sprejemnik iz Conrada..
Neinvertiran izhod sem po nesreči že skuril , ostal mi je še invertiran.

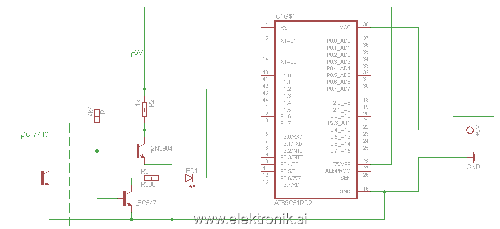

Signal peljem na atmelov mikrokrmilnik 8051 na port za zunanjo prekinitev, vezava je v priponki.
Napisal sem osnovni program, kjer štejem bite časovne info., ki jih sprejmem ( ob prekinitvi inkrementiram neko spremenljivko). No, vsaj rad bi...
Očitno imam napako v vezavi, saj se to ne dogaja. (če pritisnem žico ob maso, program skoči v prekinitev, kar pomeni da je program v redu..)
V vezavi imam tudi kontrolno ledico, ki utripa- signal je prisoten.
Ima kdo kakšen komentar, nasvet okoli vezave?

[int47]

Če si zvezal, kot v priponki, potem uC NE deluje in LED1 NE sveti.

Poglej v *.pdf in popravi vezavo:

-RST
-/EA (razen, če si pozabil narisati zunanji programski pomnilnik).
-LED1 je vezana v zaporni smeri.
-Napajanje obeh tranzistorjev
-XTAL1 in XTAL2: uC deluje na omrežni brum?
-Si prepričan, da je izhod DCF modula OC ?
-Si preveril tokovno zmogljivot izhoda ?
-Vzporedna vezava BE spojev dveh različnih tranzistorjev ni najboljša ideja. Odstrani BC574, ter LED1 in R3 zanjo priključi vzporedno R2.

-Kakšen blokirni kondenzator tudi ne bi škodil.

[Silvo]

V bazo BC547 daj upor tam od 4,7 -10k. Če modul dela, bi morala ledica utripat, ko bo modul sinhroniziran. Sicer modul rabi kar nekaj časa za sinhronizacijo. (zavisi od samega signala lahko to traja kar precej dolgo od minute pa do nekaj minut)

[jorn]

Hu, stvar je nekako oživela..

Glede skice: z vezavo procesorja sem predvsem hotel pokazati, da imam +5V in maso skupno ter kako sem pripeljal signal nanj..
Procesor je na neki razvojni plošči, tako da je tam že ustrezno vezano RST itd. (sam se kot začetnik še ne bi lotil vezja "z nule").
Ledica je seveda narobe obrnjena...

Našel sem še en BC547 tranzistor in ga dal na mesto 2N3904. Med+5V in maso pa sem dodal 100nF kondenzator.
Stvar torej načeloma deluje, signal pa je bolj nezanesljiv, verjetno zaradi lege v dolini
Zdaj pa naprej s programom..

Hvala za pomoč! zaenkrat

[jorn]

Ali je razpored pinov tranzistorja za določen tip ohišja standard?
Se pravi, da ima recimo vsak NPN tranzistor v ohišju TO-92 na istem pinu kolektor?
Po datasheet-u dveh tranzistorjev, ki sem jih tukaj uporabil, naj ne bi bilo tako....
Ko pa sem po pomoti oba vezal enako (enega po datasheet-u, drugega pa "kontra"), je stvar delovala

[Silvo]

[SIMONJAKA]

Lep pozdrav!

Tudi jaz sem se zače ukvarjati z modulom DCF77. Modul vsebuje anteno in pa sprejemnik. Na načrtu (v priponki), piše, da lahko modul uporabljam v kombinaciji s čipom AK2127, ki pa nevem kaj dela. Sem že gledal datasheet pa nisem našel podatkov o izhodu. Zanima me kaj mi ta čip da ven.

Če je s tem čipom lažje narediti uro bi bilo to super, drugače pa jo imam namen narediti v avr-ju vključno z budilko z efektom sončnega vzhoda(nakaj podobnega kot ima Phillips)

Trenutno imam narejen le del osvetlitve (z adc pretvornikom in tremi PWM izhodi za krmiljenje led diod, vsak pwm kanal za svojo barvo-RGB)

Lp Jakob

[Silvo]

AK2127 je dejansko sprejemnik, ki je že na plošči. Tisto, kar se skriva pod tisto "packo"

[SIMONJAKA]

Aha se pravi da dobim ven samo signal od antene nič drugega. Pol morem samo še v bascomu sprogramirati program da mi ura delovala.

Hvala

LP Jakob

[SIMONJAKA]

No torej priklopil sem anteno na sprejemnik in vse skupaj zvezal po Silvotovi vezavi na prejšnji strani (P1150041.JPG) le da imam drugačen tranzistor (BD677a namesto bc517). Na DCF izhodu iz sprejemnika dobim le stalen signal 0V, na invertirajočem pa 3V. Signal sem pogledal na osciloskopu in je le ravna črta. Tudi če pustim anteno delovati par minut se signal ne pojavi.

Ali je vseeno kako anteno prilotaš na sprejemnik (črn in bel kabelček), verjetno je ampak zadeva ne dela.

Pomoč?

LP Jakob

[protoncek]

kot prvo ta signal ni vedno na voljo. Oddajnik je daleč, zato boš lahko vesel če bo signal na voljo enkrat dnevno za par minut. Sicer je odvisno tudi od lokacije, ampak v bistvu je to lahko to. Pri meni stenska ura včasih tudi po več dni ne ujame signal.

[andrejj]

Mogoče bi to pomagalo?
Zanimivo je da pri meni ura v redu dela brez težav.

[SIMONJAKA]

Že našel rešitev =)

[psevdonim]

eno uro sem kupil v Hoferju. Ker je pogosto (glede na ostale DCF-ke v hiši) kazala narobe, sem direktno od Krippl dobil drugo. In tudi s to ni nič bolje. Če ima kdo namen kupiti uro in na nalepki piše Krippl, lahko iz sledečih treh slik vidi, koliko je ura:

[Vran]

Kaj se čudiš? Kaj pomeni kripl bi pa že lahko vedel!
