OK pa poskusiva najprej ugotoviti kako je s kablom ter povezavo: Najprej vprašanje- katero tiskanino uporabljaš? Na tisti, ki sem jo risal sam, in je nekje na forumu na tiskanino pride 25 polni ženski konektor za povezavo pa potrebuješ kabel z ožičenjem 1-1 ....25-25. (torej na obeh koncih mora biti moški konektor- sicer bodo priključki obrnjeni)

[ID]

Predlogo za tiskanino sem vzel tvojo. ker nisem imel doma ustreznega LPT kabla sem vzel kabel za printer, ki ima na eni strani centronics konektor. Ta konektor sem odščipnil in poiskal ustrezne žičke. Žičke sem poiskal tako: DB25 konektor sem približal TIV, tako kot bi ga moral priklopiti. Nato sem z multimetrom (piskačem) poiskal ustrezne žičke. Se pravi po vrsti: 2,3,4,5,6,10; in mase 18-25. ta rešitev je samo začasna, dokler ne nabavim ustreznega kabla in konektorja. Kabel sem preverja že 4x in ni nič narobe z njim.

Napetost na sekundarju transformatorja je 18-22 V (odvisno od primarne). Zglajena napetost je 29 V. Napetost na 1 (output) nogici 78l05 je 4.99 V, na 1 (output) nogici 78l08 pa 12.89 V. med 7 in 14 pinom 74ls07 je 4.99 V. Preveril sem še napetosti med pini 7-6, 7-9 in je tudi 4.99V. Potem sem še preveril 40 pin. podnožje. Med pini 16-23, 16-24, 16-36, 16-37, 16-39, 16-40 je napetost 4.99V. Vse to če je 74LS07 vstavljen. Če pa čip ni vstavljen je na pinih 7-14, 7-6, 7-9 napetost 6.30V. Na 40 pin podnožji pa med pini 16-23, 16-24, 16-36, 16-37, 16-39, 16-40 pravtako 6.30V.

Ko priklopin programator na napetost zasveti samo najvišje ležeča LED dioda če je programator obrnjen tako, da je DB25 konektor na vrhu.

[Silvo]

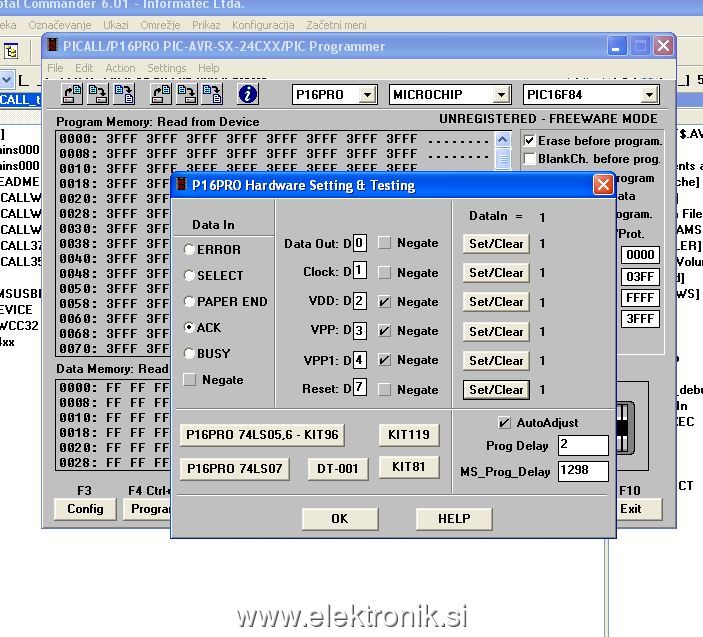

OK greva naprej. Sam imam v programatorju 74LS07. V nastavitvah Seting ->Hardware seup/test izberem gumb levo spodaj "P16PRO74LS07" Nastavi se kot je razvidno s printscreena v prilogi. Če pritiskam gumbe levo "set/clear" se mi spreminja stanje zraven gumba 0/1 (na printscerenu so vsi vključeni) Kako je stanje pri tebi?

[ID]

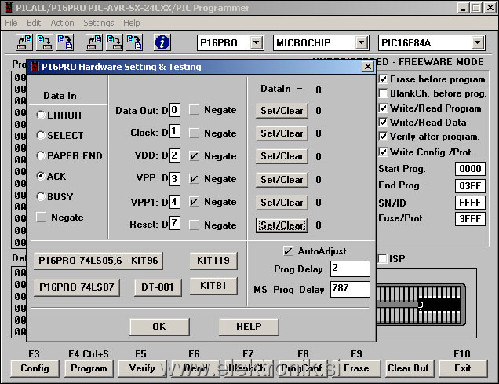

Pri meni je stanje malo drugačno kar se tiče gumbov set/clear. Ne morem nastaviti da bi bili vsi 1 lahko so samo vsi 0. Na ena lahko postavim samo 2, 3 in 5 "gumb" in še to samo enega. vseh 3 na enkrat ne gre. stanje pa je tako:

[Silvo]

Sedaj bo treba vzeti v roke načrt ter ugotoviti kaj se dogaja. Z prvim gumbom se vklaplja Data out. Iz PC-ja pride po data liniji D0 pin2. Pri vklopu ter izklopu se mora menjati stanje na 40-tem pinu podnožja. Istočasno se mora informacija vračati v PC po data in ACK (pin 10) Vmes je le inverter oz. bufer 74LSxx. Očitno je nekaj v kratkem stiku ali pa je na računalniku zanič paralelni port. Brez programatorja MORA iti postaviti vse pine - ne bo le povratne informacije na data in. V prilogi e enrkat načrt. Nisem pa prepričan, če so na mojem hardweru uporabljeni isti pini buferjev/invertorjev.

[ID]

Ne morem postaviti vse na 1. Brez priklopljenega programatorja je isto kot če je priklopljen. Poskusil sem tudi spremeniti v biusu pa je pri vse 3 načinih enako. Očitno je nekaj narobe z LPT portom. Ko pridem zvečer v lj bom še tam probal priklopiti na drug računalnik, pa bom videl kako bo tam. Čudno mi je samo da je port zanič, ker ga sploh nisem nikoli rabil.

[Silvo]

Sem sedaj preveri še na drugem računalniku ter prenosniku. Tisti test brez programatorja ni najbolj siguren. Na obeh drugih računalnikih se čudno obnaša, če gor ni nič priključeno. Zato priključi programator gor ter meri stanje na data liniji DO od vhoda v programator naprej.

[ID]

Sem sedaj našel napako. Prekinjena je bila vez med data in. Bila je tako tanka da je sploh nisem opazil, kot če bi bil baker počen. Mgoče je šlo za kako napako pri izdelavi ploščice... Skratka zdaj mi programator prepozna.

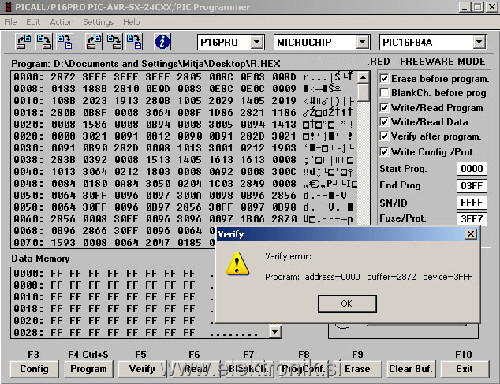

Ampak ko ima vrag male jih ima več. Sedaj pa mi noče sprogramirati PIC-a. Javi mi napako. Če pa probam v drugem programu pa gre. Gre se konkretno za 16lf84a.

Edit: prav tako mi ne sprogramira 16f877 in 16f628 noben program. Javi mi napako.

[Silvo]

Odmakni kljukico "Erase before program", ter pic pred programiranjem ročno obriši - gumbek spodaj 'Erase'. Opazil sem, da na nekaterih hitrejših računalnikih tisto začetno brisanje dela težave. Pred tem poskusi še prebrati vsebino, ki si jo zapisal na drugem programatorju. Če branje dela potem bi programator moral delovati.

[ID]

PICALLW mi ga ne prebere. Kaj pa če bi povečal delay: prog delay je sedaj 2, MS_PROG_DELAY pa 787.

Edit: sem poskusil in je isto.

[Silvo]

Potem je še nekaj narobe.
Preveri Vpp na 15 pinu podnožja mora biti okrog 13v če vključiš v menuju za testiranje gumb Vpp (4. gumb) Prav tako mora biti na pinu 25 5V če vključiš gumb Vdd (3.gumb) Po 5V mora biti, če se vključi Data out (gumb1) pin 24 ter Clock (gumb2) pin25. Če katere napetosti ni potem išči zakaj je ni.

[ID]

Bom poiskal naprej napako v petek. Sedaj se odpravljam v LJ.

[ID]

Spet sem se lotil programatorja. Sedaj sem preveril vse napetosti, ki si jih navedel. "prisotne" so vse razen clock na 25 pinu. Clock je na shemi vezan na pin 23. In če vklopim clock se na 23 pinu pojavi 4.97 V. Mogoče si spregledal, ali pa si tako mislil pa si pač narobe napisal (glede pina 25). Čeprav so prisotne vse napetosti, mi noče sprogramirati nobenega PICa

[ID]

Sedaj sem poskusil programirati 16LF84 in 16F628 s programom PICALW. Neuspešno! Potem pa sem poskusil še v drugem programu. Uspešno! Potem pa sem še poskusil 16F877A in ne gre z nobenim "zapečt" programa. Tukaj prilagam .hex datoteko tega programa za 16F877A. Silvo, če boš mogoče imel kaj časa, bi te prosil, če lahko poskusiš program zapečt, če imaš kakšen PIC pri roki. Imam namreč občutek, da program ni dober. Upošteval sem tudi nasvet z uporom 680E (pin1-minus).

[ID]

A lahko kdo prosim poskusi "zapečt" ta program in poroča če je dober. Avtor trdi da naj bi bil.
