| Poglej prejšnjo temo :: Poglej naslednjo temo |
| Avtor |
Sporočilo |
vitez93
Član
Pridružen-a: Pet 19 Sep 2008 20:00
Prispevkov: 1018
Aktiv.: 5.00
Kraj: Celje- Dobrna
|
 Objavljeno: Pon Sep 14, 2009 3:32 pm Naslov sporočila: |
 |
|
Sem to dodal v program. Meni se sploh prekinitev ni sprožila, zastavica se pa je postavila. Nič zato. Bom naredil malo drugače. Ko se prekine drugi senzor, bom preveril zastavico, če je "1" bom izmerjenemu času prišel 0xFFFF, če pa ne, pa ne.
Katere IR senzorje priporočate?
|
|
| Nazaj na vrh |
|
 |
vitez93
Član
Pridružen-a: Pet 19 Sep 2008 20:00
Prispevkov: 1018
Aktiv.: 5.00
Kraj: Celje- Dobrna
|
| Objavljeno: Pon Sep 14, 2009 7:59 pm Naslov sporočila: |
|
|

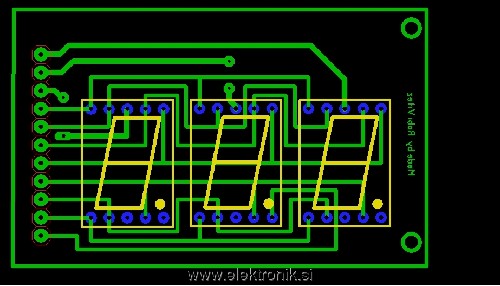

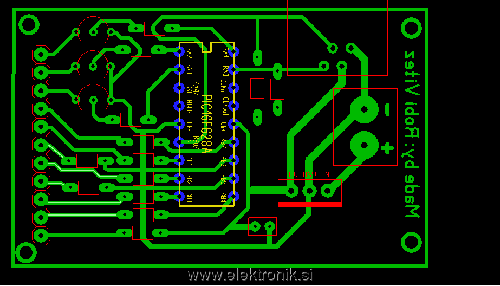

Pravkar sem narisal tiskanino.
Nekaj malega še manjka. Dva upora še nimam povezana, ker nevem ali bosta pull-up ali pull-down in manjka še kondezator na vhodu.
| Opis: |
|
| Velikost datoteke: |
19.05 KB |
| Pogledana: |
16 krat |
|
| Opis: |
|
| Velikost datoteke: |
221.85 KB |
| Pogledana: |
6 krat |
|
|
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.42
|
| Objavljeno: Pon Sep 14, 2009 8:11 pm Naslov sporočila: |
|
|

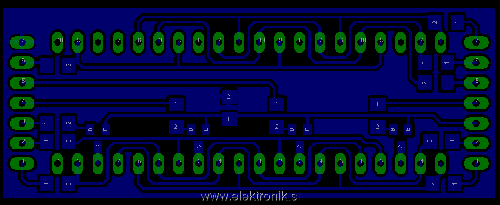

BTW displaye lahko povežeš tudi brez uporabe mostičkov, tule imaš en primer
| Opis: |
|
| Velikost datoteke: |
17.48 KB |
| Pogledana: |
27 krat |
|
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
vitez93
Član
Pridružen-a: Pet 19 Sep 2008 20:00
Prispevkov: 1018
Aktiv.: 5.00
Kraj: Celje- Dobrna
|
| Objavljeno: Pon Sep 14, 2009 8:28 pm Naslov sporočila: |
|
|
| SMD elementov še nisem lotal (razen enih 1206 ledic). Prostorske stiske v mojem primeru ni. Bom pa v kratkem verjetno poskusil narediti kakšeno vezje z SMD elementi. Kako je pa z IR sprejemniki. Naprimer SFH 5110. Ko IR led utripa z določeno frekvenco (36/38/40 kHz), bo na izhodu sprejemnika ves čas 5V?
|
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.42
|
| Objavljeno: Pon Sep 14, 2009 9:28 pm Naslov sporočila: |
|
|
Sprejemnik demodulira signal, tako da dobiš kar signal 0-5V na izhodu. Rabiš pa seveda takega z ustrezno frekvenco, drugače se pojavijo še dodatni pulzi na izhodu...
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
vitez93
Član
Pridružen-a: Pet 19 Sep 2008 20:00
Prispevkov: 1018
Aktiv.: 5.00
Kraj: Celje- Dobrna
|
| Objavljeno: Tor Sep 15, 2009 7:46 pm Naslov sporočila: |
|
|
Torej če hočem imeti na izhodo 0V, mora ledica utripati z 38 khz. Kaj to pomeni 1+0=27 uS ali 1=27 uS in 0=27uS
1--ledica gori, 0-- ledica je ugasnjena
|
|
| Nazaj na vrh |
|
|
Sokrat
Član
Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 23.58
|
| Objavljeno: Tor Sep 15, 2009 8:23 pm Naslov sporočila: |
|
|
Ce si nepismen, potem ti odgovor tukaj ne bo nic pomagal in sprasujes zaman; ce pa nisi, potem pa preberi datasheet  Zato ga je proizvajalec naredil.
_________________
Ka ti bo pa torba ce si kupu kolo ? |
|
| Nazaj na vrh |
|
|
Branez
Moderator
Pridružen-a: Pon 14 Apr 2003 7:21
Prispevkov: 7831
Aktiv.: 33.06
Kraj: Koprivnica HR
|
| Objavljeno: Tor Sep 15, 2009 8:43 pm Naslov sporočila: |
|
|
| vitez93 je napisal/a: |
Torej če hočem imeti na izhodu 0V, mora ledica utripati z 38 khz. Kaj to pomeni 1+0=27 uS ali 1=27 uS in 0=27uS
1--ledica gori, 0-- ledica je ugasnjena |
Probaj, če se ti neda čitati.
_________________
The true sign of intelligence is not knowledge but imagination.
Creativity is intelligence having fun!
Albert Einstein |
|
| Nazaj na vrh |
|
|
vitez93
Član
Pridružen-a: Pet 19 Sep 2008 20:00
Prispevkov: 1018
Aktiv.: 5.00
Kraj: Celje- Dobrna
|
| Objavljeno: Sre Sep 16, 2009 6:26 pm Naslov sporočila: |
|
|
Nikakor mi ne uspe usposobiti IR oddajnika. Sprejemnik je vredu, ko posvetim z daljincem od TV kontrolna ledica nekaj utripa.
še koda s katero utripa IR LED
| Koda: |
list p=12f629
#include <p12f629.inc>
cblock 0x20
d1
d2
d3
endc
org 0x000
goto zacni
org 0x004
;****************************
zacni
bsf STATUS, RP0
Movlw b'000000'
movwf TRISIO
bcf STATUS, RP0
zanka
movlw b'111111'
movwf GPIO
call pavza
movlw b'000000'
movwf GPIO
call pavza
goto zanka
pavza
;9 cycles
goto $+1
goto $+1
goto $+1
goto $+1
nop
;4 cycles (including call)
return |
|
|
| Nazaj na vrh |
|
|
bungee
Član
Pridružen-a: Pon 07 Mar 2005 18:49
Prispevkov: 1479
Aktiv.: 6.24
Kraj: Ljubljana
|
| Objavljeno: Sre Sep 16, 2009 10:01 pm Naslov sporočila: |
|
|
| Kje pa nastaviš oscilator in tako naprej ... kakšna je frekvenca oscillatorja na tem picu. In kolikšno frekvenco želiš dobit ven iz oddajnika?
|
|
| Nazaj na vrh |
|
|
vitez93
Član
Pridružen-a: Pet 19 Sep 2008 20:00
Prispevkov: 1018
Aktiv.: 5.00
Kraj: Celje- Dobrna
|
| Objavljeno: Čet Sep 17, 2009 2:55 pm Naslov sporočila: |
|
|
| To nastavim v programu za programiranje. Frekvenca notranjega oscilatorja je 4 Mhz. Ven želim dobiti frekvenco 38 khz.
|
|
| Nazaj na vrh |
|
|
vitez93
Član
Pridružen-a: Pet 19 Sep 2008 20:00
Prispevkov: 1018
Aktiv.: 5.00
Kraj: Celje- Dobrna
|
| Objavljeno: Čet Sep 17, 2009 8:59 pm Naslov sporočila: |
|
|
| vitez93 je napisal/a: |
| To nastavim v programu za programiranje. Frekvenca notranjega oscilatorja je 4 Mhz. Ven želim dobiti frekvenco 38 khz. |
Sem že rešil. Dejanska frekvenca je bila 33 khz. Pozabil sem upoštevati ukaza movlw
in movwf. Če oddajnik in sprejemnik napajam iz istega vira so motnje strašne
 Se da to kako rešiti?
|
|
| Nazaj na vrh |
|
|
bungee
Član
Pridružen-a: Pon 07 Mar 2005 18:49
Prispevkov: 1479
Aktiv.: 6.24
Kraj: Ljubljana
|
| Objavljeno: Pet Sep 18, 2009 8:08 am Naslov sporočila: |
|
|
Kondenzatorji na napajanju, pa blok kondenzatorji ob PIC-ih in vseh pomembnih komponentah....
Pa vir napajanja, ki ni občutljiv na porabo....
|
|
| Nazaj na vrh |
|
|
vitez93
Član
Pridružen-a: Pet 19 Sep 2008 20:00
Prispevkov: 1018
Aktiv.: 5.00
Kraj: Celje- Dobrna
|
| Objavljeno: Pon Sep 21, 2009 7:30 pm Naslov sporočila: |
|
|
| Malo se igram s to mojo "fotocelico". Pri 20 mA skozi ledico nese okoli 12 m. Oddajnika bosta verjetno napajana vsak posebej iz dveh 1,5V baterij.
|
|
| Nazaj na vrh |
|
|
PrimozL
Član
Pridružen-a: Tor 21 Mar 2006 10:55
Prispevkov: 404
Aktiv.: 1.72
Kraj: okolica Vipave
|
| Objavljeno: Tor Sep 22, 2009 7:28 pm Naslov sporočila: |
|
|
Samo en komentar, vzemite ga prosim dobronamerno.
Merilec = oseba, ki s pomočjo merilnika izvaja meritve
Merilnik = naprava, ki meri
LP Primož.
|
|
