Sniper001 · Objavljeno: Pet Avg 31, 2012 1:38 pm Naslov sporočila:

Zdravo!

Bom kar nadaljeval to temo, da ne odpiram nove. Zadnje dni izdelujem varilni aparat za točkovno varjenje predvsem po zgornjih predlogah in stvar ne deluje kakor sem pričakoval. Zanimajo pa me predvsem mnenja in nasveti v zvezi z materiali. V čem je problem, da mi ne segreje dovolj pločevine? Trenutno imam elektrode iz medenine, je v tem problem?

LP Nino

Wrecker · Objavljeno: Pet Avg 31, 2012 3:25 pm Naslov sporočila:

Kako debelo pločevino pa variš, da se ti ne segreje dovolj? Morda imaš predolge priključne žice.

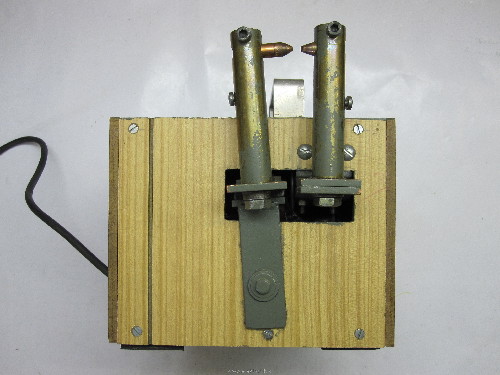

Medeninaste elektrode so lahko problem le, ker se nanje lepi varjenec. Boljši je (namenski) baker za elektrode. Jaz imam narejeno takole:

Sniper001 · Objavljeno: Pet Avg 31, 2012 5:47 pm Naslov sporočila:

Zdravo!

Ne pregreje mi niti najtanjše pločevine <0,5mm, brez težav pa zvarim po dva žičnika po 2mm.

Lp Nino

Wrecker · Objavljeno: Pet Avg 31, 2012 8:45 pm Naslov sporočila:

Če lahko zvariš dve okrogli palici 2mm debeli, bi sigurno moral tudi dve 0.5mm železni pločevini. Moraš ju dobro stisniti, da imata res kontakt le pod elektrodama, nato pa vključiš transformator. Elektrodi naj imata na koncu površino premera okoli 1-2mm.

Na slikah se ne vidi zelo dobro priključitev bakrenih vodnikov na elektrode. Res je treba dobro izvesti priključitev vodnikov na elektrode brez zožitev ali slabih kontaktov ker je napetost ZELO majhna.

Na mojem aparatu je napetost prostega teka sekundarja okoli 1V.

PZUFIC · Objavljeno: Pet Avg 31, 2012 10:30 pm Naslov sporočila:

Svetujem ti, da si narediš še stikalo in najprej stisneš klešče ter šele nato spustiš tok.

Sniper001 · Objavljeno: Pet Avg 31, 2012 11:12 pm Naslov sporočila:

Zdravo!

Sedaj sem namestil še testne bakrene elektrode a stvar ni nič boljša. Najprej stisnem nato pa imam tipko (kontaktor) za vklop, kasneje pa če bo stvar delovala pa bom namestil časovnik. Jutri poslikam detajle.

LP Nino

Wrecker · Objavljeno: Sob Sep 01, 2012 7:25 am Naslov sporočila:

Živjo

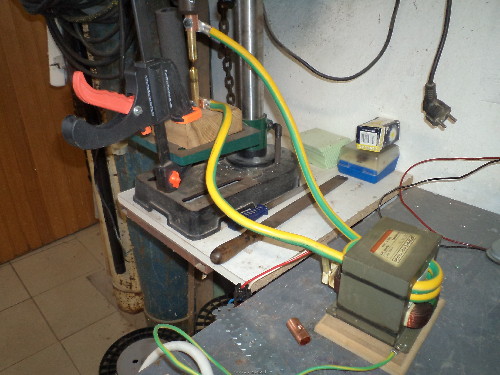

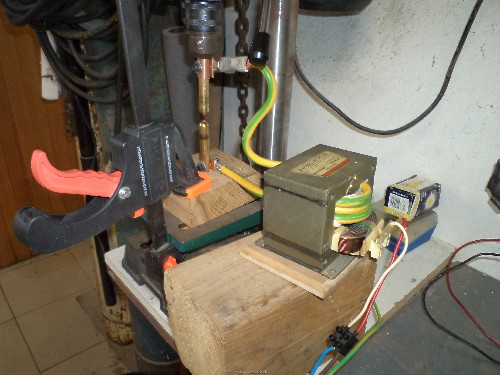

Sem malo bolje pogledal tvoje slike. Približno sem preštel navoje na primarju. Se mi zdi, da jih je ene 130. Na sekundarju imaš 3. Prestava je torej okoli 43. To je prenizka prestava.

Žal transformatorja ne moreš razdreti(zavarjen) in dodati navoje primarju, zato poizkusi z le enim ovojem na sekundarju. Za varjenje dveh pločevin debeline 1mm po mojem "od oka" potrebuješ vsaj 1000A.

Problem pa je tudi, ker imaš pretanke in dolge vodnike sekundarja in imaš na njih mnogo padca napetosti. Tudi zato transformator ne doseže želenega toka na sekundarju. Če bo z enim ovojem za silo v redu, lahko izdelaš en sekundarni navoj iz več vzporednih bakrenih pločevin, in nanje direktno pritrdiš elektrode.

LP

Branez · Objavljeno: Sob Sep 01, 2012 8:23 am Naslov sporočila:

Sniper001 · Objavljeno: Sob Sep 01, 2012 9:03 am Naslov sporočila:

Zdravo!

Če prav zastopim lahko na sekundarju zmanjšam ovoje ter povečam presek. S tem po enačbi P=U*I zmanjšam napetost ter povečam tok in s tem bi teoretično potem dobil nekje 1600A@0.5V kar bi moralo zadostovati.

LP Nino

Branez · Objavljeno: Sob Sep 01, 2012 9:41 am Naslov sporočila:

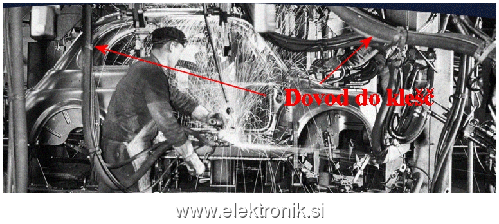

Tako je! Pa še na to pazi:

cero · Objavljeno: Sob Sep 01, 2012 9:52 am Naslov sporočila:

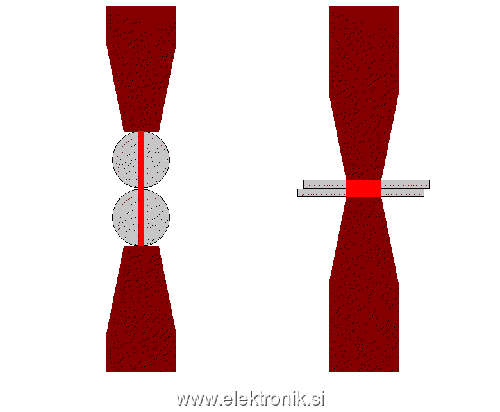

Da ti slučajno ne variš bakrene pločevine? poanta točkovnega varjenja je da ima mesto zvara najvišjo upornost v sklenjeni zanki, zato se segreje stali kovino in takrat stisneš skupaj. Sam imam na sekundarju 3 ovoje žice 35mm2 klešče so bile aluminjaste, na začetku pa sem imel za elektrode kar 2 medeninasta vijaka M6, pa mi je brez problema zvarilo inox pločevino debeline 1.5mm.

Sniper001 · Objavljeno: Sob Sep 01, 2012 10:22 am Naslov sporočila:

Zdravo!

Na 3/4 ovoja dobim napetost Skoraj 1V tako bom sedajle poskusil vezati dva vodnika 50 mm^2 vzporedno kar pa bi moralo zadostovati za velik trenuten tok ter majhen padec napetosti.

Branez · Objavljeno: Sob Sep 01, 2012 10:27 am Naslov sporočila:

Vprašanje, ki ga je dal cero, je bilo umestno, kakor tudi naprej napisano!

cero · Objavljeno: Sob Sep 01, 2012 12:21 pm Naslov sporočila:

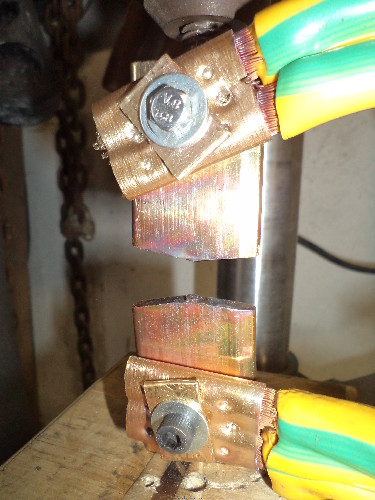

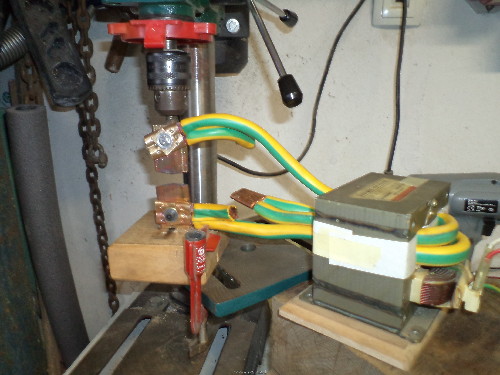

Na tvoji drugi sliki so kabli čisto kratki dolgi in če so debeli vsaj 35mm2, dvomim da so kabli krivi.vidim pa da si elektrode ovijal z bakrom in dvojne čeveljčke na žicah, jaz bi raje elektrode odbrusil da bi imele ravno površino (čimvečja stična površina), tam urezal navoj M6 ali večji, nato pa žico s čeveljčkom privijačil kar neposredno na elektrodo. Iz izkušenj lahko rečem da je bolje 3 ovoji žice 35mm2 kot pa 1.5 ovoja žice 50mm2 ravno zaradi padca napetosti na spojih-tudi na mestu vara. Ravno tako je prvi var najboljši. Pri naslednjih, tok ne teče samo na mestu vara ampak vzporedno tudi po drugih že zavarjenih varih. Napiši bolj podrobno o tvojem poteku varjenja ter o poločevini ki jo hočeš zvariti.

Sniper001 · Objavljeno: Sob Sep 01, 2012 4:10 pm Naslov sporočila:

Zdravo!

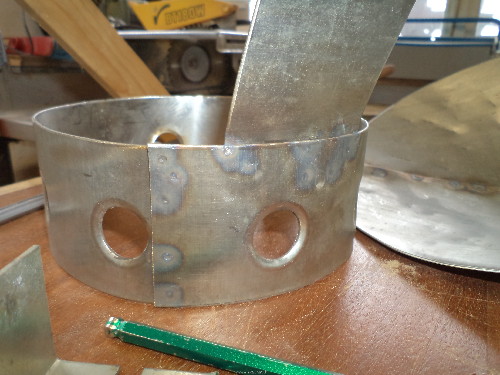

Znani so prvi rezultati točkovnega varjenja. Na slikah je inox pločevina 2x1,3mm. Na transformatorju pa je 50mm^2 kabel, ki se je pošteno segrel. Omrežni merilec mi je pokazal maksimalno moč na primarju slabih 1800W.

LP Nino
