micabauc
Član
Pridružen-a: Tor 03 Jun 2003 7:12
Prispevkov: 177
Aktiv.: 0.74
Kraj: Celje
|
 Objavljeno: Sob Jan 26, 2013 1:53 pm Naslov sporočila: |
 |
|
| Laura, a si kdaj slišal za tole? "fourierjeva analiza". Vsaka "pulzirajoča" napetost (tok, moč, ....) vsebuje izmenično komponento.
|
|
| Nazaj na vrh |
|
 |
protoncek
Član
Pridružen-a: Sre 31 Jan 2007 9:41
Prispevkov: 9573
Aktiv.: 42.66
Kraj: Mengeš
|
| Objavljeno: Sob Jan 26, 2013 4:35 pm Naslov sporočila: |
|
|
|
|
| Nazaj na vrh |
|
|
laura
Član
Pridružen-a: Tor 10 Avg 2010 11:48
Prispevkov: 1954
Aktiv.: 10.76
Kraj: Sobota
|
| Objavljeno: Sob Jan 26, 2013 6:15 pm Naslov sporočila: |
|
|
Hi!Slišal,slišal.Samo Fourier je bil matematik ne elektrotehnik.Pa ne bi zdaj o harmonikih,takšnih in drugačnih.To se mi zdi tako čudno kot npr neskončni integral in podobne zadeve.Sicer je pa to že bolj filozofsko vprašanje.
To je podobno temu ko politiki učijo gospodarstvenike kaj je dobro za njih
Pa vidim da si protonceku pihnil na dušo
_________________
Dela kot švicarska ura-samo pokvarjena |
|
| Nazaj na vrh |
|
|
ElGrigon
Član
Pridružen-a: Pon 24 Jul 2006 22:38
Prispevkov: 3883
Aktiv.: 16.83
Kraj: okolica Lenarta
|
| Objavljeno: Sob Jan 26, 2013 8:16 pm Naslov sporočila: |
|
|
| laura je napisal/a: |
Hi!Skozi gladilni kondenzator ne teče noben tok,saj na njega pride USMERJENA(obe polperiodi sta pozitivni) sinusna napetost,ki ga napolni(zato je gladilni ker gladi valove sinusne oblike).Kako bi pa skozi diodo tekel tok impulzne oblike če je nanjo pritisnjena napetost sinusa
Aja,pa še nisi pojasnil kota odprtja pri Graetzovem spoju? |
Tukaj je toliko strokovnih izrazov, ki se jih v praksi nekako ne da realizirati. Drži se nekega strokovnega reda. Če pride na gladilni kondenzator enosmerna napetost, potem ta ni več sinusna.
Ali pa raje tako; kaj je zate enosmerna in kaj sinusna napetost?
Nikakor pa si ne znam predstavljati kako bi izgledalo na osciloskopu npr. glajenje sinusne napetosti??? Se pravi na vhodu imaš čisti sinus, na izhodu pa ravno črto? In to vse zmore gladilni kondenzator?
_________________
lp, ElGrigon |
|
| Nazaj na vrh |
|
|
Jaka57
Moderator
Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5824
Aktiv.: 24.51
Kraj: Grosuplje
|
| Objavljeno: Sob Jan 26, 2013 8:19 pm Naslov sporočila: |
|
|
| laura je napisal/a: |
Hi!Slišal,slišal.Samo Fourier je bil matematik ne elektrotehnik.Pa ne bi zdaj o harmonikih,takšnih in drugačnih.To se mi zdi tako čudno kot npr neskončni integral in podobne zadeve.Sicer je pa to že bolj filozofsko vprašanje.
To je podobno temu ko politiki učijo gospodarstvenike kaj je dobro za njih
|
In po tvoje, ker je bil Fourier matematik (po življenjepisu sodeč, je bil tudi fizik), trditev @micabauca ne drži?
_________________
Lp, Jaka |
|
| Nazaj na vrh |
|
|
laura
Član
Pridružen-a: Tor 10 Avg 2010 11:48
Prispevkov: 1954
Aktiv.: 10.76
Kraj: Sobota
|
| Objavljeno: Ned Jan 27, 2013 10:15 am Naslov sporočila: |
|
|
Hi!Pa dajte ne mi obračat besed!Kdaj sem pa trdil da gladilni kondenzator iz sinusa naredi ravno črto
Pa tudi mi smo se učili Fourierovo analizo in računali harmonske komponente,vendar mislim da pri tem ubogem navadnem usmerniku ni potrebno preveč komplicirat
_________________
Dela kot švicarska ura-samo pokvarjena |
|
| Nazaj na vrh |
|
|
bostjang
Član
Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3479
Aktiv.: 14.65
Kraj: Postojna
|
| Objavljeno: Ned Jan 27, 2013 1:18 pm Naslov sporočila: |
|
|
Če skozi kondenzator ne bi tekel tok, potem bi lahko odstranili iz vezja, brez da bi vezje delovalo drugače. Enako kot s katerim drugim elementom. Če skozi žico ne teče v nobenem trenutku tok, se jo lahko prekine.
Sam naboj na kondenzatorju ti nič ne pomaga pri glajenju napetosti, če ga iz njega ne moreš odstraniti.
V tem vezju temu ni tako! Kondenzator zagotavlja tok bremenu, ko je omrežna napetost blizu ničle. V ostalih delih periode se pa polni. Skozi njega teče tok z ničelno enosmerno komponento.
|
|
| Nazaj na vrh |
|
|
bostjang
Član
Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3479
Aktiv.: 14.65
Kraj: Postojna
|
| Objavljeno: Ned Jan 27, 2013 1:54 pm Naslov sporočila: |
|
|

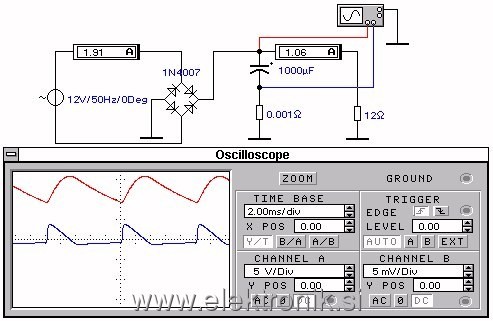

Pravijo, da je slika vredna tisoč besed,...
Iz slike se vidi, da je moč na izhodu približno 13V * 1,06A = 14W, na vhodu pa 12V * 1,91A = 23VA. Torej potrebujemo močnejši transformator, kot je pa moč bremena na izhodu.
| Opis: |
Toki in napetosti pri usmerniku.
Napetost na kondenzatorju prikazuje rdeča krivulja (5 V/div), tok skozenj pa modra (5 A/div). Levi ampermeter kaže efektivno vrednost izmenične komponente, desni pa srednjo vrednost toka. |
|
| Velikost datoteke: |
41.53 KB |
| Pogledana: |
4 krat |
|
|
|
| Nazaj na vrh |
|
|
laura
Član
Pridružen-a: Tor 10 Avg 2010 11:48
Prispevkov: 1954
Aktiv.: 10.76
Kraj: Sobota
|
| Objavljeno: Pon Jan 28, 2013 10:58 am Naslov sporočila: |
|
|
Hi!Si ti to meril ali si delal s kakim simulatorjem?
_________________
Dela kot švicarska ura-samo pokvarjena |
|
| Nazaj na vrh |
|
|
bostjang
Član
Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3479
Aktiv.: 14.65
Kraj: Postojna
|
| Objavljeno: Pon Jan 28, 2013 11:01 am Naslov sporočila: |
|
|
Sem mislil, da bo očitno. Narejeno je z Electronics WorkBench 4.0.
Lahko poizkusiš tudi v praksi, samo pazi, da vzameš True RMS ampermeter za prvega.
|
|
| Nazaj na vrh |
|
|
laura
Član
Pridružen-a: Tor 10 Avg 2010 11:48
Prispevkov: 1954
Aktiv.: 10.76
Kraj: Sobota
|
| Objavljeno: Pon Jan 28, 2013 11:06 am Naslov sporočila: |
|
|
Hi!Mislim da v praksi prideš do drugih rezultatov
_________________
Dela kot švicarska ura-samo pokvarjena |
|
| Nazaj na vrh |
|
|
PZUFIC
Vseved
Pridružen-a: Sob 17 Nov 2007 19:06
Prispevkov: 6987
Aktiv.: 32.54
Kraj: Rakek
|
| Objavljeno: Pon Jan 28, 2013 11:09 am Naslov sporočila: |
|
|
Mogoče bom šel pa danes res pomerit s Ture RMS.
_________________
Ne čakaj, da se bo nekaj premaknilo pojdi in nekaj premakni.
Lp Primož |
|
| Nazaj na vrh |
|
|
laura
Član
Pridružen-a: Tor 10 Avg 2010 11:48
Prispevkov: 1954
Aktiv.: 10.76
Kraj: Sobota
|
| Objavljeno: Pon Jan 28, 2013 2:15 pm Naslov sporočila: |
|
|
Hi!Čudno,mi nismo imeli nobenih simulatorjev-samo instrumente pa smo se tudi naučili in opravili izpite
No pa mi pojasni zakaj je tam dodan upor 1mOhm?
_________________
Dela kot švicarska ura-samo pokvarjena |
|
| Nazaj na vrh |
|
|
protoncek
Član
Pridružen-a: Sre 31 Jan 2007 9:41
Prispevkov: 9573
Aktiv.: 42.66
Kraj: Mengeš
|
| Objavljeno: Pon Jan 28, 2013 2:23 pm Naslov sporočila: |
|
|
| Očitno slabo...
|
|
| Nazaj na vrh |
|
|
Sibica
Član
Pridružen-a: Sob 02 Maj 2009 15:24
Prispevkov: 1097
Aktiv.: 5.57
Kraj: Vremska Dolina
|
| Objavljeno: Pon Jan 28, 2013 2:25 pm Naslov sporočila: |
|
|
Ker na njem gleda padec napetosti na drugem kanalu osciloskopa (ki je mimogrede na sliki), ki je posledica toka čez kondenzator.
_________________
Slabih pilotov ni. So dobri ali pokojni. |
|
| Nazaj na vrh |
|
|
|
|
