A znači neki veči problem. Mogoče je da su probili tranzistori T 403, 404 u pojačalu. Napajanje je izpred R502 plava žica. A zašto izbija osigurač samo kad uključiš prekidač . Probaj bez pojačala i malo izmjeri napone.

[Bizgec65]

[Pekec]

Evo da vam se javim,pre 7 dana sam dao radio kod majstora i danas me je zvao da mi kaze da ne valja trafo tj da daje sve neke bezveze napone.Rekao mi je da takav trafo nema nigde da se nadje,tako da nema nista od toga

[Bizgec65]

, kakšne pa so to brezvezne napetosti?
Vprašaj "majstora" katere napetosti bi morale biti. Takle trafo je najlažje previti, sam strošek pa tudi ne bi bil velik. Prekini ( odspajkaj) rumeno in črno žico in sam pomeri napetost. Trafo redko daje brezvezne napetosti.

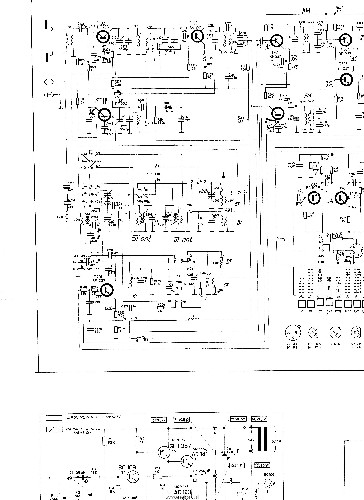

PS: sedaj sem šel načrt gledat, 12V trafo?!

[Pekec]

Sutra cu da vidim sta ce da mi kaze kad odem po nju.pravo da ti kazem nisam bas vican oko trafoa

[s57bic]

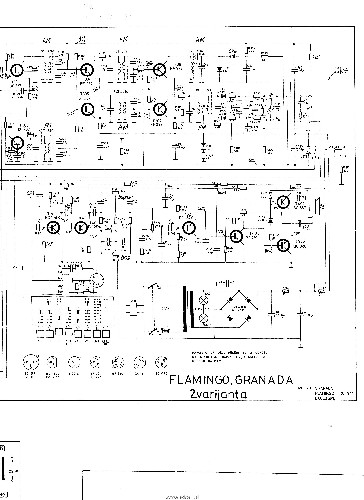

Še ena varianta Granade. Na tem načrtu se bolje vidijo napetosti.
Trafo ni 12V, ampak ima višjo napetost. Verjetno 20Vac. To se vidi iz enosmerne napetosti na končnem tonskem ojačevalcu, ki je 27V. Na C501 in C502 piše za katero napetost sta narejena. Ta je seveda višja od teh 27V.

Lp, Jože.

[yu2myg]

Jože gde si našao tu šemu Nemogu je videti jer nisam aktivni učesnik na forumu.Inače imam sve tri knjige od Zorana Ljerotića ali tu je nisam našao.
Hvala dok sam pisao ovde stigla mi je poruka.

[Pekec]

Koji bi mi Trafo odgovarao odavde? http://www.sdelectronic.rs/index.php?page=1&prm=Mrezni%20transformatori&level=11#

[Pekec]

Evo da vam se javim posle duzeg vremena,zamenio sam elektrolite u napajanju,tranzistore BC286,BC 287,BC 239 oni su pravili spoj i zato je izbijao na osigurac.Posle toga je radio proradio,ali je dimio otpornik R501 i vise ne daje znake zivota.Zamenio sam i taj otpornik odgovarajucim,ali nista se ne desava.Sumnjam da je ploca gde su elektroliti i grec izgorela pa spaja minus od greca sa otpornikom R 501

[laura]

Da ne bi to malo promjerio gde je kratak spoj?

[Pekec]

Ljudi,evo da se javim posle duzeg vremena.Stvari stoje ovako popravio sam granadu sto se tice izbijanja osiguraca i sada sve radi hvata stanice i sve to,ali imam drugi problem na zvucniku ne cujem nista zamenio sam tranzistore BC286 i 287; diodu B201S,ali od zvuka ni traga.Molim za pomoc sta dalje da radim.Unapred zahvalan

[carli]

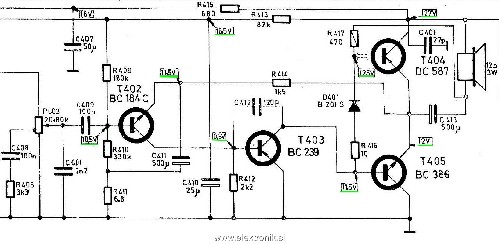

Daj izmjeri malo napone u pojačalu. Pretpostavljam da imaš nf signal na potenciometru i da je zvučnik ok.

[yu2myg]

Kako kolega carli kaže izmeri napone na mernim tačkama koje su obeležene.A ako imaš signal traser i signal injuktor popravka će ti biti veoma olakšana,zameni i elektrolit koji ide na zvučnik a možeš i sve koji se nalaze u NF stepenu.I javi kako napreduješ.

[yu2myg]

[Pekec]

konacno,granada radi,problem je bio isti kao kod clana na pocetku teme,ali sad je drugi problem potenciometar je pojacan do kraja,a radio tiho radi kao da je samo malo pojacan vazno da sad muzicira
