Profesor Einstein
Član
Pridružen-a: Ned 24 Sep 2006 0:13
Prispevkov: 1437
Aktiv.: 6.28
Kraj: Rogaška Sl.
|
 Objavljeno: Čet Jun 25, 2009 3:55 pm Naslov sporočila: |
 |
|
Eni TDA-ji imajo še over voltage shut down. Preveri da nisi kje nad 18V z napajanjem takrat se izklopi sem že imel podobne zgodbe.
Lp.
Darko
_________________
--
"Če bi volitve kaj pomagale, bi jih prepovedali." (Mark Twain) |
|
| Nazaj na vrh |
|
 |
Silvo
Moderator

Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14679
Aktiv.: 61.79
|
|
| Nazaj na vrh |
|
|
PZUFIC
Vseved
Pridružen-a: Sob 17 Nov 2007 19:06
Prispevkov: 6987
Aktiv.: 32.54
Kraj: Rakek
|
| Objavljeno: Čet Jun 25, 2009 11:12 pm Naslov sporočila: |
|
|
| Silvo je napisal/a: |
| PZUFIC je napisal/a: |
@Silvo

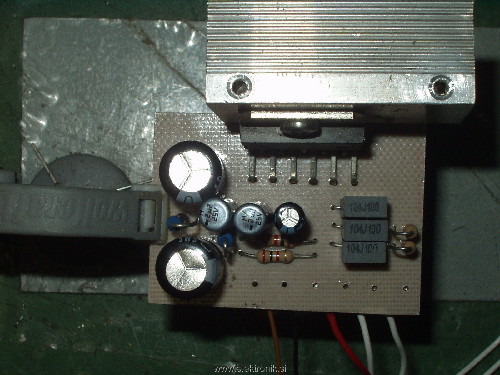

Ploščico imam že narejeno, samo sem opazil, da je med načrtom in tvojo ploščico nrazlike za en kondenzator. Lahko prosim poslikaš še z drugega zornega kota ali pa napišeš vrednosti, za upore sem že pogruntal in za kondenzatorje prav tako samo mi zmanjka prostora za enega. Mislim, da vezje in načrt v celoti nista skladna.  |
Tiskanina se 100% nanaša na gornji načrt. |
Očitno si potem kondenzator C9 izpustil. Kajti na ploščici je 8 kondenzatorjev na načrtu pa 9.
_________________
Ne čakaj, da se bo nekaj premaknilo pojdi in nekaj premakni.
Lp Primož |
|
| Nazaj na vrh |
|
|
PZUFIC
Vseved
Pridružen-a: Sob 17 Nov 2007 19:06
Prispevkov: 6987
Aktiv.: 32.54
Kraj: Rakek
|
| Objavljeno: Pet Jul 10, 2009 4:14 pm Naslov sporočila: |
|
|
Silvo igra kot grom.  Zanima pa me kakšna je izhodna polariteta, ker imam polarizirane zvočnike in kolikšna je maksimalna napajalna napetost?
Za odgovore se že vnaprej zahvaljujem.
_________________
Ne čakaj, da se bo nekaj premaknilo pojdi in nekaj premakni.
Lp Primož |
|
| Nazaj na vrh |
|
|
Azrael
Član
Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 22.15
Kraj: Gorje
|
| Objavljeno: Pet Jul 10, 2009 7:05 pm Naslov sporočila: |
|
|
| PZUFIC je napisal/a: |
| Silvo igra kot grom. Zanima pa me kakšna je izhodna polariteta, ker imam polarizirane zvočnike... |
Zvočniki niso polarizirani! Vsak delujoč zvočnik je grajen za izmenični tok. Konec koncev kaj pa je zvok, dokler je v električni obliki drugega kot izmenični tok, spemenjive frekvence in oblike?
Tisti + služi za pravilno priključitev v primeru zvočne omarice, da vsi zvočniki rinejo zrak v isti smeri. Enako velja tudi za stero priklop.
Za napetost delovanja pa glej pdf.
|
|
| Nazaj na vrh |
|
|
PZUFIC
Vseved
Pridružen-a: Sob 17 Nov 2007 19:06
Prispevkov: 6987
Aktiv.: 32.54
Kraj: Rakek
|
| Objavljeno: Pet Jul 10, 2009 8:31 pm Naslov sporočila: |
|
|
Azrael hvala za pojasnilo. Sepravi je maksimalna napajalna napetost 18V. A za napajanje dveh takih vezij bo 80VA dovolj? Zanima me pa tudi ali bo ta ojačevalnik deloval s to sireno na vhodu?
Ps: nekaj me pa še vedno bega. Jaz imam v bistvu že sistemd veh zvočnikov namreč sta zvočnik na zvočniku vmes je pa kretnica. To je pač normalen avtomobilski zvočnik. A kljub temu polariteta ni pomembna?
_________________
Ne čakaj, da se bo nekaj premaknilo pojdi in nekaj premakni.
Lp Primož |
|
| Nazaj na vrh |
|
|
Azrael
Član
Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 22.15
Kraj: Gorje
|
| Objavljeno: Pet Jul 10, 2009 10:41 pm Naslov sporočila: |
|
|
Če je en sam zvočnik, potem je vseeno na kateri njegov priključek priklopiš kateri izvod iz ojačevalca.
80VA trafo bi moral zadoščati, preveri izkoristek pri polni moči in boš vedel ali je dovolj ali ne.
Mislim pa, da ob tem, ko zadeva deluje na maksimumu dovoljene napetosti, bo zelo dobro, če bo napetost stabilizirana, da ne bo prihajalo do preklopa ojačevalnika v "safe mode" ali celo njegovega uničenja zaradi previsoke napajalne napetosti.
|
|
| Nazaj na vrh |
|
|
jjakob
Član
Pridružen-a: Pet 19 Nov 2004 14:12
Prispevkov: 1348
Aktiv.: 5.67
|
| Objavljeno: Pet Jul 10, 2009 10:48 pm Naslov sporočila: |
|
|
| PZUFIC je napisal/a: |
| Ps: nekaj me pa še vedno bega. Jaz imam v bistvu že sistemd veh zvočnikov namreč sta zvočnik na zvočniku vmes je pa kretnica. To je pač normalen avtomobilski zvočnik. A kljub temu polariteta ni pomembna? |
Je pomembno. Če bo na enem zamenjana polariteta, bo rinil zvok v drugi smeri kot drugi zvočnik, in dogajati se bodo začele čudne reči (v smislu reproduciranega zvoka).
|
|
| Nazaj na vrh |
|
|
PZUFIC
Vseved
Pridružen-a: Sob 17 Nov 2007 19:06
Prispevkov: 6987
Aktiv.: 32.54
Kraj: Rakek
|
| Objavljeno: Ned Jul 19, 2009 1:51 pm Naslov sporočila: |
|
|
Ojačevalnik sedaj deluje priklopljen na mp3 player odlično, ampak, ko ga priklopim na tole sireno pa noče delovati. Zvočnik se trudi in je slišati le bolj hreščajočo sireno. V čem je težava?
_________________
Ne čakaj, da se bo nekaj premaknilo pojdi in nekaj premakni.
Lp Primož |
|
| Nazaj na vrh |
|
|
MadMax
Član
Pridružen-a: Pet 09 Sep 2005 22:16
Prispevkov: 4743
Aktiv.: 19.97
|
| Objavljeno: Ned Jul 19, 2009 2:40 pm Naslov sporočila: |
|
|
Katero verzijo sirene si uporabil?
Kam si priklopil ojačevalec?
Je res treba vse zvleči iz tebe in za to porabit več časa in truda kot ti porabiš za delo z vezji?
|
|
| Nazaj na vrh |
|
|
PZUFIC
Vseved
Pridružen-a: Sob 17 Nov 2007 19:06
Prispevkov: 6987
Aktiv.: 32.54
Kraj: Rakek
|
| Objavljeno: Ned Jul 19, 2009 3:13 pm Naslov sporočila: |
|
|
| MadMax je napisal/a: |
Katero verzijo sirene si uporabil?
Kam si priklopil ojačevalec?
Je res treba vse zvleči iz tebe in za to porabit več časa in truda kot ti porabiš za delo z vezji? |
Uporabil sem 12V verzijo sirene. Ojačevalčev vhod sem priključil na izhod sirene, izhod ojačevalca pa na 8  ; 30W zvočnik. Ojačevalnik in vezje sem napajal z 12V virom.
_________________
Ne čakaj, da se bo nekaj premaknilo pojdi in nekaj premakni.
Lp Primož |
|
| Nazaj na vrh |
|
|
MadMax
Član
Pridružen-a: Pet 09 Sep 2005 22:16
Prispevkov: 4743
Aktiv.: 19.97
|
| Objavljeno: Ned Jul 19, 2009 5:20 pm Naslov sporočila: |
|
|
Se mi je kar zdelo, da boš nekaj tako izvirno butastega naredil...
Če bi vsaj malce razmišljal med gledanjem sheme, bi videl, da izhod sirene daje samo +12V prek Q2 in ga ne pošlje nazaj na 0V.
To pomeni, da se ti kondenzator na vhodu ojačevalca nabije na 12V in zadeva konča z delom.
Kot drugo pa želiš z 12V posiljevat vhod ojačevalca, kateri je narejen za rang nekaj 10mV. Prava pot do kokic, pospremljenih z dimnimi signali...
Med izhod čipa (pin 3) in maso daj potenciometer (nekaj med 1 in 10kOhm), iz drsnika pa na ojačevalec. Pa startaj zadevo na min. glasnosti.
P.S.: Avdio ojačevalnik uporabit za ojačanje pravokotnega signala iz 10W na 30W je pa tudi cvetka meseca...
|
|
| Nazaj na vrh |
|
|
PZUFIC
Vseved
Pridružen-a: Sob 17 Nov 2007 19:06
Prispevkov: 6987
Aktiv.: 32.54
Kraj: Rakek
|
| Objavljeno: Ned Jul 19, 2009 7:01 pm Naslov sporočila: |
|
|
Sepravi potenciometer vežem zaporedno med maso in 3 nogico čipa. Kam pa potem vežem drsnik in kaj si sploh mislil s tem? Sem pa pač človek, ki v praksi o elektroniki ve bolj malo. Vsekakor pa ojačevalnika tudi, če nebo delovalo ne bom zavrgel. Moje ideje so pač po vaše cvetkaste, sicer sem pa tu že nekaj objav nazaj vprašal, če bo to delovalo. Lahko pa predlagate boljšo rešitev in jo bom z veseljem izvedel.
PS: Pa bom potem na glastnosti s tem sploh kaj pridobil?
_________________
Ne čakaj, da se bo nekaj premaknilo pojdi in nekaj premakni.
Lp Primož |
|
| Nazaj na vrh |
|
|
Azrael
Član
Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 22.15
Kraj: Gorje
|
| Objavljeno: Ned Jul 19, 2009 7:23 pm Naslov sporočila: |
|
|
Drsnik gre na vhod tvojega ojačevalca.
Kaj boš pridobil?
Bistveno več zvoka kot sedaj in ne boš mučil ojačevalca s prevelikim vhodnim signalom, če tako imenujemo tistih 12V, ki jih rineš vanj.
Stvar si zasnoval slabo. Z mnogo manj problemov, bi sfriziral sireno na večjo moč (zvočnik s pol manjšo impedanco). Edino preveriti bi moral ali MOSFet zmore ali ne, povečano breme in temu ustrezno ukrepati.
Torej bistveno manj šare kot s TDA, ki ga žuliš na absulute maximum rating.
|
|
| Nazaj na vrh |
|
|
PZUFIC
Vseved
Pridružen-a: Sob 17 Nov 2007 19:06
Prispevkov: 6987
Aktiv.: 32.54
Kraj: Rakek
|
| Objavljeno: Ned Jul 19, 2009 7:38 pm Naslov sporočila: |
|
|
Mosfet 4 zvočnik zmore, ker sem poskusil nekaj časa nazaj. Sepravi, če mi je zadeva dovolj jasna, srednji priključek potenciometra vežem na vhod.
_________________
Ne čakaj, da se bo nekaj premaknilo pojdi in nekaj premakni.
Lp Primož |
|
| Nazaj na vrh |
|
|
|
|
