[Silvo]

Naletel sem na eno zanimivo zadevo, katero sem moral pofotografirati.
Mehanik v podjetju me je opozoril naj preverim ventil, ki v kompresorski postaji služi za spuščanje kondenzata iz enega iz med filtrov. Funkcija ventila je podobna kot recimo kondenz lonček na prarnh sitemih. Ko se v njem nabere voda odpre. Ko vode ni več pa zapre. Parni so običajno na plovček ali so tremostatski. Tale je električni.

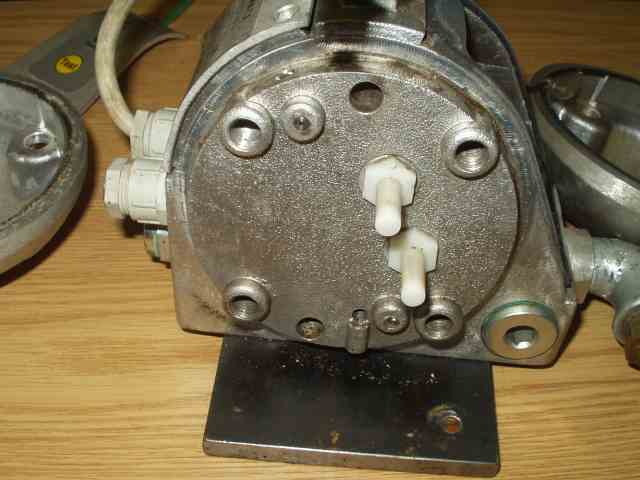

Fotografija.


Glede na preprosto delovanje v njem nisem opričakoval kaj posebnega. Recimo dve kapacitivni sondi za gornji ter spodnji nivo. Kar je bilo tudi potrjeno, ko sem ga razstavil.




A sledilo je presenečenje, ko sem odprl del v katerem je elektronika. Sam sem sicer pristaš rabe mikrokontrolerjev a niti pod razno nisem pričakoval, da bom našel tole v kondenčnim lončku.



Pod etiketo se skriva motorolim procesor MC68HC11A1FN

[jjakob]

Zanimivo. Tudi jaz si ne bi mislil da je mikrokontroler v zadevi, ki izgleda tako zastarelo.

P.S. izgleda, da je levo od trafo-ta nekaj skurjeno

[Silvo]

Bolj kot to, da ne gre ravno za novo zadevo mi je čudno to, zakaj so v tako stvar dali mikrokontroler in to kar zajeten. Stvar namreč ne počne drugega kot odpre ventil ko se nabere voda do prve sonde ter ga izključi ko vode ni več. Ventil pa, ko je sonda pokrita vključuje impulzno. Če bi se nabralo slučajno vode do druge sonda pa se prižge napaka. To je tudi vse.
Tam zraven trafota je bila varovalka podobna stoječemu elektrolitu. V ohišje je prišla voda. Posledično je prišlo do kratkega stika. Odneslo je tisto varovalko ter pokurilo par vezi. K sreči ni odnelo nobenega elementa. Ko sem vezje pokrpal je zadeva "zaigrala"

[Vajdo]

Za tako aplikacijo je pa uporabljen kar precej zmogljiv uProcesor. Pri nas s takšnim upravvljamo kar precej več ventilov in signalov.

[Silvo]

Ravnokar Posledica eksplozije elektrolita 470uF v enem iz med mojih delavniških usmernikov. Ne znam si predstavljati kaj bi bilo, če bi počil eden izmed 10 .000uF, ki je vsaj 50x večji .

[CarpeDiem]

mmmm, tudi diši verjetno lepo...

[Iztok]

Silvo, to spada v ta letni čas ... SNEEEG

[Silvo]

Zdajle sem tale "sneg" delno "skidal" (mali sesalec ter krtačka) ter elektrolit zamenjal. K sreči je vse ostalo preživelo. Sedaj sem dal not 63V. Skratka tole je za poduk - če je na vezju dovolj prostora ne skopari glede napetosti elektrolitov.

[Iztok]

Predlagam da vezje kljub čiščenju še enkrat temeljito pregledaš. Ko se je meni zgodilo podobno je delček alu-folije odneslo med dva pina nekega čipa in ...

[Iztok]

V neki avtomobilski elektroniki sem našel neznan in hkrati zanimiv element velikosti 10x7x3 mm. Predvidevam, da gre ze nek "šent" (shunt).

Mogoče kdo ve kaj točnejšega ... predvsem zakaj ima poleg močnostnih še dva šibkejša priključka?

[.]

Brisana vsebina odstranjenega uporabnika.

[Iztok]

Sem našel nek PDF ... ampak o uporabi malih priključkov U1 in U2 ne piše nič.

[frenki]

Kaj pa kaj od tega?

[Iztok]

@frenki hvala.

Sem našel odgovor na 10. strani CSR_Guide.pdf ... Kelvinova metoda.

[.]
