Ja Brane ma prav.Elkote za gladiti so idealni po tvjih kot vhodni usmerniški gladilni kondenzatorji z 350V..pa še kar nekaj mikrofaradov več so tako ,da so več kot idealni..pa še pocen..Pobrskaj po odsluženih tv platah pa tudi novi niso dragi.Ta večji kondenzatorski valj pri usmerniških dijodah za usmerjanje 230v.Takoj ga ugledaš..Preiskušeno ga ne slišiš nobenega brnenja iz zvočnika dotalno nič.. čene vzameš dva.Več kot dovolj.Primirček isti samo drugo pakovanje kot stari kondiji z navojem za na šasijo starih radijev..Ni treba grozne natančnosti anodne napetosti..Nekaj voltov gor dol pri elektronkah ne bo razlike.Preiskušeno ..deluje uffa let

[Jule]

Sedaj sem dobil dober trafo - 2x 250V + filamenti.

Me pa jezi, ker je napetost filamentov 7V tudi z pol ampera obremenitve.(ker je trafo narejen za 220V.

Ja je vredu če dodam 2 diodi vzporedno in obratno obrnjeni na eno žilo?

[Branez]

[Jule]

Pardon glede besedišča

Slišal sem, da se na 7V življenska doba elektronke zmanjša na 30% ter da se povečajo neke emisije (ang- emissions).

Vendar čisto praktično - bi tisti dve diode kako drugače motile s svojo prisotnostjo?

lp

[Branez]

Ne! Ne bi motili.

[Jule]

Ok.

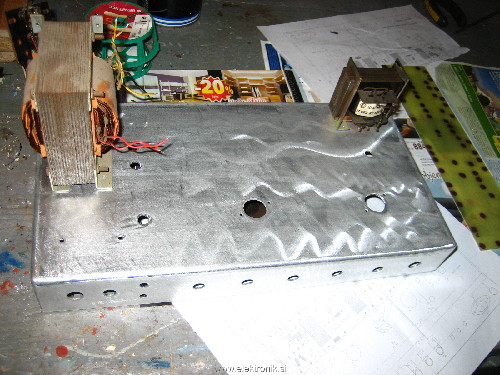

Ohišje je že skoraj narejeno(ni še na lepo počesano).

Sedaj se moram odločit kam postavit EZ80, najbrž jo bom dal kar v vrsto zdraven drugih dveh(kamor je že ena manjša luknja)

Če bo vse po sreči, bo kmalu kaj slišat

[start]

Uau lepo napreduje tale projekt. Cestitke , pa srecno pri izgradnji!

[Jule]

No, sedaj že vežem skupaj vse.

Pa imam spet nekaj vprašanj.

1.) a moram nevtralni vodnik grelcev za elektronke vezati tudi na ohišje? ker sedaj je med ohišjem in grelci 50 - 150V, čeprav je ohišje ozemljeno. Tudi na podnožju ez80. Elektronk še nisem dajal noter.

2.) moram kako posebno paziti glede napeljave žic, ki nosijo 50Hz, da ne bo brnelo (bližina določenih komponent)? Vem, da moram te žice "zamotati".

lp

[KlavdijC]

Če bo kaj potiho brnelo,šumelo.. lahko vežeš enega od vodnikov za ogrevanje katod na negativni pol anode.Ponavadi je ta vezana s šasijo.Te elektronke so indirektne torej se napajajo večinoma z izmeničnim 6.3 v tem primiru napetostjo.Tako ne bo nič nevarnosti v glavnem če bodo kaki šumi..bodo utihnili.Če bo ostalo ok in ne bodo kje drugje kake motnje.To vidiš ko ga boš testiral..Vedno so še kaki popravki po vezju.Če pa v prvo štarta brez problemov toliko bolje ..Ponavadi pa je en vodnik ogrevanje katod vezan na negativni pol anode ali šasijo, kar se uporablja za negativni del.Tukaj boš videl sam. Dela ni dosti en drotek več..Kar ga odstraniš ali dodaš.Da drži žice proč od vhodnega ojačevalnega dela.Predvsem ne preblizu elementov ali čez ali pod elementi predojačevalnika ter vhodnih priključkov, še posebno..Ni treba pa hudo pretiravati,hi. Naj ti bo za zgled kak star radijo..poglej kako je izvedeno.Še bolje je da kljub šasiji kritične koaksijalne kable in negativne priključkov potencijometrov ipd. kar morajo biti masirane ,še dodatno z ožičenjem speljaš po kratki poti na negativni pol napajalnika.Kot skupna točka ničišča na negativnem polu..Ter ta s točko vijak šasije katero bi lahko celo ozemljil ..oziroma pustil odzadaj na šasiji vijak z metuljčkasto matico da po potrebi ozemljiš..ponavadi potem če je vse okej praktično ni več ne šumov,ne brnenja prasketanja ipd .Največja nevarnost so kake oscilacije, če kaj ni pravilno masirano oziroma pravilni raspored elementov kot vpliv drugdrugega..Placa imaš dosti ne šparaj z rasporeditvijo

[Jule]

Ja kritične dele bom povezal z koaksialcem(v radiu, ki je doniral trafote sem dobil enega odličnega, tankega), mrežico bom vezal na ohišje.

Še nekaj glede ozemljitve: je nujna zvezdnata masa (ena točka (vijak na ohišju) ali je lahko teh vijakov več, da se ne vleče tako dolgih žic? Ali se potem pojavi kakšno osciliranje?

[Highlag]

Bolje je ena točka. Če ni prav narejeno hitro slišiš kakšno brenčanje.

[KlavdijC]

Tako kot je omenil Highlag.Lahko je ničišče kjerkoli v notranjosti..npr pri napajalniku ..nato pa z debelejšo žico priključeno na vijak..Zaradi tega tudi vf motenj kateri je skinefekt bolje debelejša žica za boljše odvajanje tudi vf motenj.Vf je izrazit po površju vodnika in se v globino kabla tok manjša...kljubtemu da je skupna točka na šasiji od tega dela šasije pa do vijaka ki je enako v šasiji pač gre še po žici..na vijak šasije za ozemljenje.Kako boš prepuščam tebi.Tako nasvet.Doma stvar bolje izdelaš..ni kot industrija ki gleda na 10000 ojačevalnikov že za cm žice.Z unikati se ne špara ..važno da dela kot si si zamislil..Aja ni treba vse ničit..najbolj velja za predojačevalnik ter če še kaj več ni slabo.Ter da so dobro povezani med seboj opleti koaksijalcev z elementimi predojačevalnega dela,kondiji,upori,potencijometri.Tukaj ojačuješ šibke signale in kajrado nepravilno masirajne iziva motne..kot napetostne,induktivne,kapacitivne razlike med vglavnem skupno šasijo kot maso..samo da je en kabel tam zacinjen na šasijo,Potencijometer pa masiran na drugi strani šasije..Šasija ima neko upornost vseeno od enega konca proti drugemu..Največji problem so parazitne induktivnosti ter kapacitivnosti med različnimi točkami na različnih delih ene šasije..še posebno na višjih signalov frekvenc pa čeprav so nekaj kilohercov..pač spekter tona kitare itd ,Kot tudi samo obnašanje vezja katere lahko samo vezje potem zaradi tega kaj piska,škripa, pa čeprav je vse ok po shemi. Zaradi tega se gleda na šasijo in masirajne tako.Tako primir..Skupno ničišče zmanjšaš induktivne in kapacitivne parazitne možne medsebojne razlike..in stem dosežeš zaneslivo delovanje

[Jule]

Uf, danes sem spet 5 ur spajkal. Že cel teden je tako Če bi imel urno postavko serviserja elektronike, bi moral prodat hišo za tak denar! Res si nisem mislil, da je toliko dela.

No, danes sem prišel do točke, ko sem ga prižgal.

Nažalost....


STVAR DELA!!!


In to brez nikakršnega(res, nikakršnega!) brnenja!


Gor sem priklopil mikrofon (da ne bi v slučaju kitare uničil) in je lepo ojačalo moj glas. Sicer nimam še primernega zvočnika (gor sem dal enega majhnega(cca fi 10cm) za test, od radia sem imel lep zvočnik, vendar ne dela.

Na prvem gladilnem kondenzatorju dobim 300V, zahvaljujoč EZ80.

Na EL84 imam katodni upor 220 , na njem je 8V, kar nanese 36mA, to je malo premalo, pravijo, da je za ta ojačevalec idealno 40-50mA. Moram dati manjšega.

Ko zamenjam upor in zadevo priključim na ustrezen zvočnik (ima kdo kitarski zvočnik premera 10 ali 12 col, 4 ?) zadevo poslikam.


BraneZ, Azrael in KlavdijC, hvala vsem za asistiranje, ko se vidimo sem vam dolžan eno pivo!

[KlavdijC]

Čestitam .No kdaj ga razišči s signal generatorjem na vhodu ter osciloskopom na izhodu..če vse dela že tako kot mora in če še tam na osciloskopu vidiš da so slikce sinusov kot se spodobi..se nimaš za kaj sekirati.Milivolt gor ali dol ali kak volt razlike..Lahko si pa stem zadel še bolj pravo vrednost..v praksi je vedno mal odstopanja kot po enačbah vezji.Važno da dela.Veliko užitkov ti želim.
