Lep pozdrav,

sem nov na forumu in nisem preveč vešč v elektrotehniki. Tukaj sem zasledil načrt za (izboljšano) verzijo tega usmernika.

Doma imam dva toroidna transformatorja 12.4V 100W, ki bi ju rad vezal zaporedno za napajalni del tega usmernika.

Je ta načrt vredu ali se je bolje lotiti izdelava prvotne različice.

Hvala za odgovore.

[psevdonim]

[Coil]

Hmm, mogoče sem pozabil povedati, da bi mi prav prišlo, da bi imel napetost do 25-30V. Kar pa se tiče moči, pa če razumem prav, lahko dam dva tranzistorja in imam 5A usmernik, kar mi povsem zadošča.

[primc3]

Pozdravljeni,

potreboval bi usmernik z minimalnim izhodnim tokom 0,5mA in napetostjo 0-30V. Prebiram forum a ne najdem primerne sheme.

Mi lahko kdo pomaga?

Lp

[anatom]

[primc3]

[Profesor Einstein]

Zdravo

Vezje, ki ga omenja Coil sem enkrat testiral samo na testni plošči in se ne obnese najbolje.

Ko menjuješ referenco toka se napetost nekoliko spreminja... nisem delal študije zakaj.

Do sedaj najenostavnejši in delujoč je t.i. "Silvotov" usmernik... res da ne gre od 0V ampak od 0,8V naprej.

Mogoče bi se ga dalo s kakšno zvijačo predelati od 0V ?

Lp.

Darko

[Profesor Einstein]

Zdravo

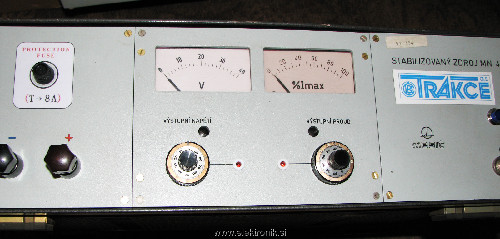

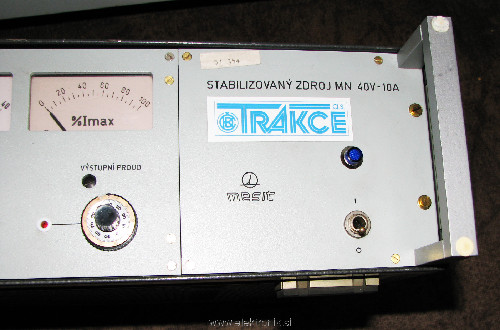

Prosim, če kdo (ki je bolj vešč iskanja) pogleda za shemo od usmernika na pripeti sliki.

Napetost in tok se nastavlja od 0 naprej z 10-obratnimi potenciometri.

Vgrajen je tiristorski predregulator (z gladilno dušilko in gladilnim kondenzatorjem), ki skrbi za nizke izgube na celem področju.

Splačalo bi se dokopati do sheme, jo proučiti in izrisati kontrolni pcb za samogradnjo močnostnih usmernikov s predregulatorjem.

Lp.

Darko

[Branez]

Proizvajalec
Še kaj rabiš? Google je naš prijatelj!

[Profesor Einstein]

Hvala Brane... shema je pravilna.

Fotografija, ki sem jo pripel je enojni usmernik 0-10A.

Dvojni usmernik 2x4A pa ima le dva enaka dela - dvojna elektronika, dve dušilki, 2 gladilna kondenzatorja...

V kolikor se bo kdo lotil izdelave mu po želji poslikam krmilno enoto bolj v detajle.

Lp.

Darko

[BlazT]

Živjo
Doma sem sestavil tale usmernik in ko sem ga priklopil ni delal. šel sem merit razne napetosti in umes prišel do 2eh ki mi nista jasne in sicer:
- napetost na čipu U3 na nogici 3 mi voltmeter pokaže -33V
in pa napetost na čipu U1 na nogici 6 mi voltmeter pokaže 0.6V
Je imel kdo že kakšne podobne probleme? Oz. ve kaj bi lahko bilo narobe?

[BlazT]

[slovenščina je zame španska vas] napisat da -33V dobim tam ker sem uzel čip u3 iz vezja ven
če ga dam nazaj v vezje dobim -3V
na U1 pinu 6 pa 10V

[int47]

Sta D7 in D8 pravilno obrnjeni ?
Kakšna je napetost na D7 (C3) in D8 ?

[BlazT]

Diodi sta prov obrneni
Na D7 imam napetost : -4.7V
Na D6 imam napetost: -3.5V
