[airwolf]

Še zadnji 4 pini.
Nisem pa še potracal kako deluje števec za ure.

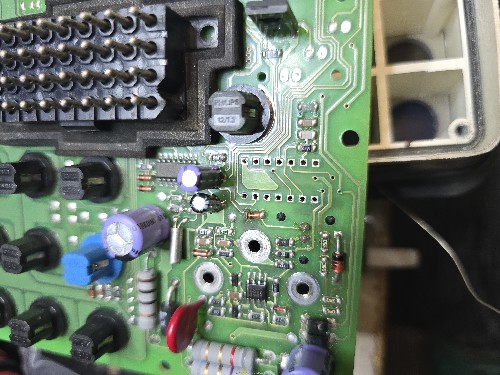

Je pa armatura, ki jo imam na mizi, brez 555 čipa.

[Deflektor]

Kolikor sem na hitro pogledal tvoj delujoč čip daje isti izhod kot moj, ko ni vira frekvence. Očitno ni druge, kot da počakam in testiram še s frekvenco, da vidim kaj se dogaja na izhodu.

Ostale številke pogledam malo pozneje.

[Deflektor]

Dober ulov v čip trgovini. Mogoče naročim še kakšnega za test.

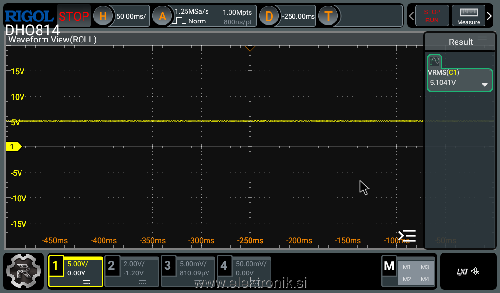

Sedaj sem malo prepisal vrednosti moj - tvoj, brez frekvence, za primerjavo:

Vz 5.11 -> 5,15
Vsine 5.10 -> 5,10
NC 0 -> 0,077
Vbias 2.24 -> 2,18
CP- 2.14 -> 2.09
CP+ 0,21. -> 0,038
Gnd 0 -> 0,061
Pwr Gnd 0 -> 0,061
Vcc 12,72 -> 10,68 (tukaj je verjetno razlika, ker sem jaz napajal armaturko z 13,4V, kolikor je napetost ob delujočem motorju)
Vcos 9.84 -> 9,85
Vreg 8.56 -> 8,56
SQin 0 -> 0,081
SQout 4.98 -> 0,86
F/V out 2.14 -> 2,098

Malce odstopa CP+ (170 mV) in pa precej SQout, za cele 4V razlike.

Očitno imaš novejšo armaturo, če nima 555 čipa, ni pa mi čisto jasno čemu pri meni služi, ker je CP čip in oscilacijski čip enak v obeh armaturah. Razlika je sicer v srednji oznaki na oscilacijskem čipu, ne vem pa ali ima to kakšen pomen. Moj ima oznako HEF4521BT SE2275PL Un0250 2
na novejši armaturi pa je čip
HEF4521BT AC142 03 Un0250 2

Zraven teh dveh čipov na novejšem števcu manja tudi en elektrolitski kondenzator, ki je zraven tega med CP in oscilacijskim čipom.

[Deflektor]

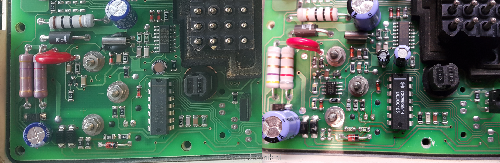

In še SideBySide primerjava obeh tipov števcev:

[Deflektor]

In pa še razlike, ki sem jih opazil med števcema.

Z svetlo oranžno sem označil elemente, ki so na obeh ploščah, vendar niso isti:

[airwolf]

Bom SQout pomeril še enkrat.
Prav tako ti pošljem še meritve kazalca (upornost obeh navitij).
Pa pošljem še slike armature.

[Deflektor]

Poskusi SQout pri 13,4V. Sicer mislim, da ne bi smelo biti neke bistvene razlike. Dokler ne menjam čipa ne bom vedel. Malo sicer dvomim, da je karkoli narobe s samim navitjem pri kazalcu, ker kolikor sem nahitro pomeril se vrednosti seštejejo pravilno. In dejansko se tudi kazalec dvigne na 500 RPM, ko prileti signal frekvence in se napetost dvigne na 13,4. Ampak po ene 4 - 5 sekundah pade nazaj na nulo.

Hvala za pomoč.

[Deflektor]

Podajam še moje meritve direktno na števcu z odklopljenimi žičkami

Bela - Zelena 239 Ohm
Zelena - Rdeča 242 Ohm
Bela - Rdeča 481 Ohm

Predvidevam, da je z navitji vse ok.

[Deflektor]

Evo, še posnetek, kako se zadeva obnaša, ko je priklopljena. Danes je celo sumljivo visoko prišel, preden je padel. Na desni generični kitajec za primerjavo.

https://youtu.be/-AupdTQUmzg?si=1XZSkq_8ZtGHXJ7T

[Peter123]

Glede na to, da trenutni števec še nekaj dela lahko naredita reverse engineering in ga "skopirata".

Sam sem nekaj podobnega naredil za oldtimer motorju za števec hitrosti. Kot vhodni podatek mi je bila hitrost iz GPS modula. Izhod sem pa "moduliral" v PWM. hitrost - frekvenca seveda preskalirano.

Opcija je tudi, da kot vhodni podatek vzameta kak frekvenčni generator in opazujeta ali po tudi v tem primeru prikazovalnik "dol padel".

[Deflektor]

Delamo na tem. Trenutno čakam čipe, nekaj iz Italije, nekaj iz Kitajske in mali osciloskop s frekvenčnim generatorjem. Potem bomo pa videli ali kateri dela.

Za števec ur, pa še nismo kaj dosti ugotovili. Nikakor mi ni jasno, kako bi lahko lahko prožil njegov tranzistor iz negativnega pola kondenzatorja.

[airwolf]

[Peter123]

V primeru, da se odločita za reverse ingeneering z izdelavo lastne rešitve vama predlagam sledeče (primer za obratomer):

Izmerita vhodni signal (iz senzorja za obrate) v števec.
Ter signal v samo navitje inštrumenta za prikaz.
Pri točno določenih obratih, ki jih odčitata iz števca dokler deluje.

Zgornje ponovita še pri "nizkih" obratih in še pri višjih.

Tu gre predvsem za to, da je podatek ponovljiv.

S tem načinom se lahko potem določi način merjenja (pavza med pulzi, ali analogen vhod ali frekvenca signala in podobno).
Določi se tudi oblika izhodnega signala (PWM, analogni,...).
Vmes je samo matematika ali konverzija podatkov.

[Deflektor]

Glede na datasheet za te čipe gre verjetno zgolj za različne napetosti na izhodu, ki povzročijo ustrezno gibanje igle (nisem iz tega foha, tako, da možno, da sem udaril mimo).

Malo sem sedaj še gledal ta KDS2D oscilator in kolikor vidim dela z 32.768 KHz (bom naročil še enega z istimi specifikacijami, da menjam po potrebi) in potem sem drugje zasledil tole:

"The frequency of a real time clock varies with the application. The frequency 32768 Hz (32.768 KHz) is commonly used, because it is a power of 2 (215) value. And, you can get a precise 1 second period (1 Hz frequency) by using a 15 stage binary counter."

Je pa zanimivo. da je čip zraven HEF4521B (24-stage frequency divider and oscillator) torej ima 24-stage in ne 15 (žal ne vem kakšna je potem razlika). Še vedno pa mi ni ravno jasno kako bi potem ta čip čez upor in + pol elektrolitskega kondenzatorja vklapljal tranzistor, ki je na - polu elektrolitskega kondenzatorja.

[Deflektor]

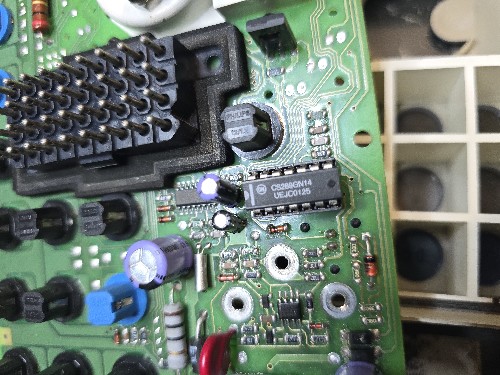

Danes sem dobil 14 pinsko podnožje in se lotil odstranjevanja obstoječega čipa. Ta zadeva ne gre kar tako dol Na koncu sem moral iz druge strani uporabiti vroč zrak, da je zadeva spustila. Plošča je sicer dobila malo barve ampak mislim, da ni nič narobe. Nato sem na podnožje namestil obstoječi čip, ker drugega še nimam.

Menjal sem tudi kvarčni kristal, ampak kar se ure tiče ni nobene razlike. Še zmeraj stoji na mestu.
