Če je en čas delovalo, sedaj pa ne več, in programa nisi spreminjal, potem je enkoder fuč.

Za zunanjo montažo priporočam IP67 ali IP68.

[logist]

Tako, včeraj naročil plačal. Vzel pa sem tegale :
RE22SC003 magnetni dajalnik zasuka z osjo; premer 22mm; absolutno binarni sinhro-serijski (SSI), 5V, RS422; premer osi 4mm; 512
položajev na obrat; dolžina kabla 1.0m; brez konektorja; cilindrično telo, aksialen izhod kabla; IP68, visoka EMC zaščita; standardno Renisha

Tako da sedaj pa samo čakam da pride

[aly]

Lahko ti dam še avtogram in posvetilo na ta enkoder če hočeš

[logist]

Aly lahko na drugem .

Tako danes dobil, priklopil, program samo nastavil da bere 9 bitno kodo in ne moreš verjet dela

To meni doma na mizi lepo dela. Kabel za RE22 ima dva opleta in me zanima če oba ali samo enega priklopim na maso.
Ker je dolžina kabla enega metra, kabel ne bo položen v kanal, kjer sta že položena odvodni kabel v trafo postajo 20kW izmenične napetosti ter 20 kW (skupne moči večih kablov) enosmerne napetosti. Sedaj me zanima, kateri kable naj vzamem, da nebni prihajalo do napak v prenosu. Hitrost prenosa bi naj bila 9600 ali 19200 bitov na sekundo, dolžina kabla pa do maksimalno do 6-8 metrov. Zraven TX, RX in GND bi še vlekel 12V enosmerne napetosti za napajanje SSI sistema.

In še 1x Aly res ti hvala.

[aly]

Predvidevam, da boš imel poleg enkoderja še en mikrokontroler? Ker sicer bi lahko naročil enkoder z daljšim kablom.

Za priklop enkoderja - poglej datasheet.
V generalnem se notranji oklop poveže na maso (pin 1 DB9 konektorja za standardni priključek). Je zvezan na maso elektronike v enkoderju.
Zunanji oklop pa na ohišje konektorja - je zvezan na ohišje enkoderja.

Glede komunikacije v instalacijskem kanalu je uporaba paric obvezna. In RS422 komunikacije. Lahko uporabiš STP mrežni kabel - shielded twisted pair. Poleg 4 žic za komunikacijo imaš še 4 žice (2+2) za napajanje. Za 10 metrov bi moralo biti ok.
Uporaba checksum-a ali CRCja pa je priporočljiva.

[logist]

[aly]

Zunanji oplet daš na ohišje naprave (PE) - ozemljitvena sponka.

RS232 ti odsvetujem vleči poleg energetskih kablov. Ni dovolj odporen na motnje.

Predlagam, da enkoder lokalno ozemljiš (zunanji oklop na PE), zmontiraš konektor in kabel podaljšaš do računalnika. Šele ko so signali dovolj stran od energetskih kablov, jih priklopiš na RS422 sprejemnik in naprej na ARM in na PC.

[logist]

Napajanje pa pol tako naredim kot si mi že 1x rekel, da pošljem 8-12V in potem uporabim 7805 in kondezatorje.

A pri vas posebej prodajo 8-10m kabla, ki je uporabljen pri tem enkoderju. Pač da gre potem naprej isti kabel.

[aly]

Kabel lahko dobiš posebej, ja. Ampak to je high-flex, double shielded, industrijski kabel, itd itd... za 8 eur na meter. Če ti je to preveč, bo shielded ethernet verjetno tudi dober

[logist]

ne ne ne, bom kar naročil ta kabel, bo sodelavec zmeril točno dolžino in bom potem naročil. Hočem da zadeva deluje zanesljivo - sem že preveč krat potrgal dovodne kable (20kW)

[aly]

Ko boš naročal, obvezno navedi da rabiš takšnega, ki ima zvite parice.
Na skladišču je namreč tudi tak brez paric.

[marko]

[aly]

Zamisel se mi zdi v redu.

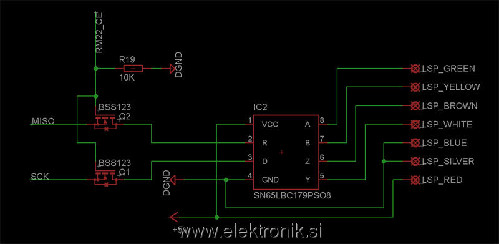

V praksi se splača z osciloskopom preveriti, kakšni so dejansko signali na MISO liniji. Glej, da imaš izbrane takšne FET-e, ki imajo "logični vhod" torej delajo z napetostmi na Gate 0 in 5V.

[marko]

[aly]

Jaz bi namesto tranzistorja uporabil 3-state buffer iz 74HC serije. Mogoče se dobijo tudi kot samostojni (en sam buffer v SOT35-5 ali podobnem mini ohišju, tako kot se dobi posamezna logična vrata).
