MEK · Objavljeno: Pet Maj 22, 2009 3:50 am Naslov sporočila:

Mi lahko kdo prosim pove kako s takim oz. podobno enostavnim vezjem napajati močnejše LED, recimo 1W ali 3W.

Glede na to da potrebujemo večji tok, je treba sorazmerno povečati kondenzator, pomanjšat upor???

jerny · Objavljeno: Pet Maj 22, 2009 8:30 am Naslov sporočila:

Tega tvojega vezja ne razumem prav po moji logiki ne more delovati.

psevdonim · Objavljeno: Pet Maj 22, 2009 10:10 am Naslov sporočila:

saj je izračun napisan na sliki.
Podano imaš:

1. napetost na LED: 3V
2. tok skozi LED: 9,8mA
3. vhodna napetost: 230V
------------------------------

Rabiš torej predupor, na katerem bo ostalo (230 - 3) 227V in skozi katerega bo teklo 9,8mA.
Teoretično je to 23kOhm / 2,2W (P = U * I = 227 * 9,8mA)

2,2W se je konstruktorju vezja zdelo prevroče, zato je namesto upora izbral kondenzator, katerega upornost je:

1/(2 * PI * f * C) = 1/(2 * 3,14 * 50 * 150nF) = 21kOhm

Za zahtevanih 23kOhm in blaženje tokovnega sunka pri vklopu je dodal še upor 2,2kOhm, katerega moč je sedaj:

P= R * I * I = 2200 * 9,8mA * 9,8mA = 0,21W

Za izračun elementov za tvoje LED pač vstaviš drugačne podatke .
_______________________________________________

GJ · Objavljeno: Pet Maj 22, 2009 10:20 am Naslov sporočila:

int47 · Objavljeno: Pet Maj 22, 2009 12:22 pm Naslov sporočila:

Uporabiti bi moral večji kondenzator in manjši upor. Zgornje vezje je praktično za manjše tokove. Pri večjih tokovih bo transformator majši in cenejši od ustreznega kondenzatorja.

@GJ:
(Idealni) kondenzator ne porablja delovne energije.

. · Objavljeno: Pet Maj 22, 2009 1:03 pm Naslov sporočila:

Brisana vsebina odstranjenega uporabnika.

MEK · Objavljeno: Pet Maj 22, 2009 1:09 pm Naslov sporočila:

GJ · Objavljeno: Pet Maj 22, 2009 1:18 pm Naslov sporočila:

gregzy87 · Objavljeno: Pet Maj 22, 2009 2:04 pm Naslov sporočila:

Jaz sem naredil tako kot sem objavil tukaj: http://www.elektronik.si/phpBB2/viewtopic.php?t=15780&postdays=0&postorder=asc&start=90

Vezje sicer potrebuje trafo, oz. vhodna napetost je lahko do 36V za ta čip.
Izhodni tok pa je do max. 1A. Če imaš dobro tuljavo potem lahko iztisneš 1A iz tega čipa. Wink

Luka Hrastovec · Objavljeno: Sob Jun 21, 2014 10:08 pm Naslov sporočila:

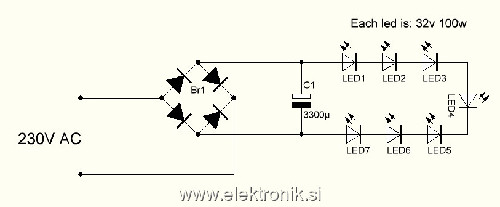

To sliko sem našel na internetu. Zanima me, če bi to delovalo? Very Happy

gumby · Objavljeno: Sob Jun 21, 2014 10:10 pm Naslov sporočila:

Nekaj časa bi LED svetile, nato pa ogenj... Rolling Eyes

Luka Hrastovec · Objavljeno: Sob Jun 21, 2014 10:21 pm Naslov sporočila:

V čem pa bi bil problem?
Bi mogoče potreboval 10 led in ne 7?

Luka Hrastovec · Objavljeno: Sob Jun 21, 2014 10:42 pm Naslov sporočila:

Sem ugotovil!
http://www.elektronik.si/phpBB2/viewtopic.php?t=12689

gregzy87 · Objavljeno: Sob Jun 21, 2014 10:46 pm Naslov sporočila:

Tukaj so LED krmiljene z napetostjo, omrežna napetost pa se zna zelo spreminjati, zato bi LED čez čas umrle.

Boljše jih je krmiliti z namenskimi čipi (LED driverji) ali vsaj da daš v serijo še nek primeren upor, ki ga izračunaš, glede na vezje, ki ga boš uporabil.

Jaka57 · Objavljeno: Sob Jun 21, 2014 11:30 pm Naslov sporočila:

Po shemi, katero je prilepil @LukaHrastovec, bi diodni mostiček naredil takoj (najkasneje v 25ms) bum!

@gregzy87: kje vidiš napetostno krmiljene LED? Ja OK, tudi če bi bil mostiček pravilno obrnjen, v katerem primeru bi tekel tok skozi skupine LED?
