Jani · Objavljeno: Pon Sep 05, 2011 7:59 pm Naslov sporočila:

Kako se pa vidi na osciloskopu, da je jedro prišlo v nasičenje?

LP

vitez93 · Objavljeno: Pon Sep 05, 2011 8:47 pm Naslov sporočila:

Najprej moram dobiti 10 uF / 100V bipolarne kondije in tanjšo lakirano žico, da lahko lepše navijem trafo. Potem pa bomo videli, kaj bo.
Ker na napajanju nimam kondenzatorjev, se pojavljajo špice, za katere sumim, da odpirajo
mosfete ob nepravem času.
Transformator pa mislim, da ne pride v nasičenje. Bolj se mi zdi, da je problem stresana induktivnost ali Leakage inductance. - Nepravilno navita navitja. Kako pravilno naviti trafo za SMPS je veliko napisanega na DiyAudio forumu.

RUros · Objavljeno: Pon Sep 12, 2011 12:02 pm Naslov sporočila:

Tudi jaz imam težavo pri popravilu DC-DC pri nekem ojačevalniku. Pretvornik je narejen z TL494. Problem je v tem, da sta oba izhoda (pin 8 in 11) za krmiljenje mosfetov vedno na enosmerni napajalni napetosti, in zato na izhodu trafota ne dobim nič. Takoj ko sem to opazil sem mislil, da je zanič čip, ampak ko sem ga zamenjal je še vedno isto. Preveril sem če na vhod pride žagasta napetost, kar pride, dalje pa ne vem kako postopati. Ima mogoče kdo kakšen nasvet, kaj še preveriti ?

boriskozjan · Objavljeno: Pon Sep 12, 2011 1:07 pm Naslov sporočila:

Alex17 · Objavljeno: Pon Sep 12, 2011 2:56 pm Naslov sporočila:

Verjetno kakšna zaščita samega DC-DC pretvornika.
V tem primeru lahko dobiš neko stalno napetost na pinu 4 (večjo od 3,3V se mi zdi), kar popolnoma onemogoči izhode.
Preveri tudi stanja na vhodih Error Opampov, ki merita izhodno napetost in tok. Tam bi naj bila na IN- večja napetost kot na IN+.

RUros · Objavljeno: Pon Sep 12, 2011 3:16 pm Naslov sporočila:

Da, meril sem z osciloskopom tako da je sigurno samo DC komponenta. Je pa malo s težavo popravljat, ker nikjer ne dobim sheme tega avtoojačevalca.
Alex hvala za nasvet, bom upošteval Wink

.

vitez93 · Objavljeno: Pon Sep 12, 2011 4:30 pm Naslov sporočila:

Razmišljam, da bi z vašo pomočjo na novo naredil DC-DC na osnovi sg3525. Rad bi, da bo čim manjši. Ojačevalec bo v D klasi, tako da potrebna moč bo manjša. Recimo 400 do 500W.
Tokrat bi poizkusil z toroidnim jedrom. Kaj menite?
Glede MOSFETov. Katere? Input capacitance določa, kako hitrose mosfet odpre? Koliko pF naj bo zgornja meja?

Še enkrat hvala vsem za pomoč!!! Very Happy

Profesor Einstein · Objavljeno: Pon Sep 12, 2011 5:21 pm Naslov sporočila:

Zdravo

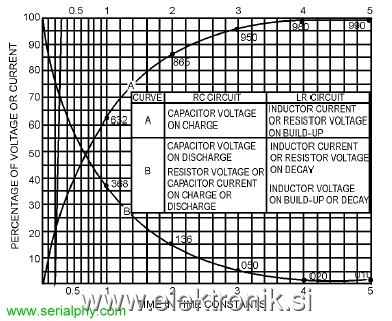

Jaz bi rekel da je vhodna kapacitivnost na fetih koristna saj si z dodatnim preduporom določiš časovno konstanto RC člena, s tem pa čas vklopa in izklopa. Morda se kdo s tem ne bo strinjal Smile

Zanimiv primer je vezava povratne diode na predupor (glej sliko 12 v pdf-u), da se doseže hiter izklop - to se uporablja v primeru 2 serijsko vezanih fetov če uporabljaš driver brez mrtvega časa. Serijsko z diodo se običajno veže še upor, da se omeji tok praznjenja kondenzatorja.

Lp.

Darko

Pyr0Beast · Objavljeno: Pon Sep 12, 2011 7:18 pm Naslov sporočila:

Problem ni toliko kapaciteta vrat kakor pa Miller charge (kapacitivnost, ko se vrata že začno odpirat), katerega je zahrbtno krotiti

Speed-up dioda pa nima nekega benefita. Bolje je izboljšati sam driving po push-pull metodi, kakor pa vmes dodajati upore. RC-člen IMO ni potreben, saj kar ti je važno je to da se mosfet odpre in zapre takrat ko ti hočeš, ne takrat ko se mu zazdi. Vsaka upornost in tudi kapacitivnost pa je kvečjemu parazitna

Sam sem naredil vezje s SG3525 na breadboardu in SO8 18A 30V mosfeti. Zadeva se praktično ne greje tudi ko sem vodil trafo v trdo zasičenje. Potem sicer trafo rata precej vroč a mosi so hladni. (SG3525 je namenjen direktnemu drivanju mosev-500mA na izhodu afaik)

Driving mosfetov pa je odličen z direktnimi povezavami 3cm stran. Edino malce zoprno je delati prevezave (masa na drugem mosfetu mora teči pod njim, kar je težko narediti)

Obstaja tudi SG3526 ali neka podobna military verzija s povečanim rangom temperaturno odvisnega delovanja.

vitez93 · Objavljeno: Pon Sep 12, 2011 8:08 pm Naslov sporočila:

Torej lahko krmilim mosfete direktno z sg3525?
Bodo ti vredu? http://www.fairchildsemi.com/ds/FD/FDP100N10.pdf Pa samo po enega na vsako navitje.

Pa tale toroid za trafo primeren ? http://si.farnell.com/ferroxcube/tx26-15-20-3c90/ferrite-toroid-26mm-3c90/dp/1784176?crosssellid=1784176&crosssell=true&in_merch=true&

Prilagam še shemo, s katero si pomagam.

blay44 · Član Pridružen-a: Ned 19 Dec 2010 18:17 Prispevkov: 604 Aktiv.: 3.42

Pyr0Beast · Objavljeno: Pon Sep 12, 2011 9:20 pm Naslov sporočila:

>
Torej lahko krmilim mosfete direktno z sg3525?
Bodo ti vredu? http://www.fairchildsemi.com/ds/FD/FDP100N10.pdf Pa samo po enega na vsako navitje.
>

Ja in ja

sars · Objavljeno: Tor Sep 13, 2011 8:06 am Naslov sporočila:

RUros · Objavljeno: Tor Sep 13, 2011 11:28 am Naslov sporočila:

Pomeril sem vhode na errov ampih in kaže da je vse v redu. Na 4. pinu pa dobim napetost, torej se je vklopila neka zaščita Rolling Eyes

. Sedaj bo treba le ugotoviti kje. Mosfete sem probal, če kje kakšen prebija vendar noben. Vem da na takšen način ne moreš ugotoviti, če je zanič, ampak v večini je tako da prebije, tako da mislim, da so feti dobri.

RUros · Objavljeno: Tor Sep 13, 2011 1:48 pm Naslov sporočila:

Do sedaj sem odkril še sledeče: ojačevalec se prižge se pravi DC-DC dela, če ni prisotnih tistih 5V na 4. pinu TL494. Za to napetost skrbi nek pnp tranzistor v SMD ohišju z oznako 2AN, ki je po meritvi tudi videti cel. Ampak tranzistor prevaja in tako pusti napetost na 4.pin.
Da bi tranzistor zaprl, bi moral komparator LM339 enega izmed izhodov v pozitivnem nasičenju, ampak ni. Na pripadajočih vhodih sta na negativni sponki 5V, na pozitivni pa 10V. Pri takšnih pogojih bi moral biti komparator v pozitivnem nasičenju, kajne (dejansko je na izhodu 0V) ? Ali lahko sumim za nedelovanje zanič komparator ?
