Eagle vprašanje


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
aljoš
Član
Član



Pridružen-a: Čet 08 Sep 2005 20:03
Prispevkov: 3132
Aktiv.: 13.21
Kraj: Škofja loka-poljanska dolina
PrispevekObjavljeno: Tor Feb 12, 2008 4:43 pm    Naslov sporočila:  Eagle vprašanje Odgovori s citatom
Kako v Eaglu narisati oz. dodati power supply za IC 4017B?

Ko ga vstavim v vezalno shemo, je seveda brez napajanja..
Kako to narišem oz. dodam?
Hvala za pomoč...

 Opis:

Download
 Ime datoteke:  untitled.GIF
 Velikost datoteke:  5.86 KB
 Downloadano:  18 krat

_________________
Najprej se je pokadilo, nato izjavi Sokrat: dva Watt-a my ass...LOOOLL:::
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
dkone
Član
Član



Pridružen-a: Sre 07 Mar 2007 18:53
Prispevkov: 2116
Aktiv.: 9.50
Kraj: Krško
PrispevekObjavljeno: Tor Feb 12, 2008 5:40 pm    Naslov sporočila:   Odgovori s citatom

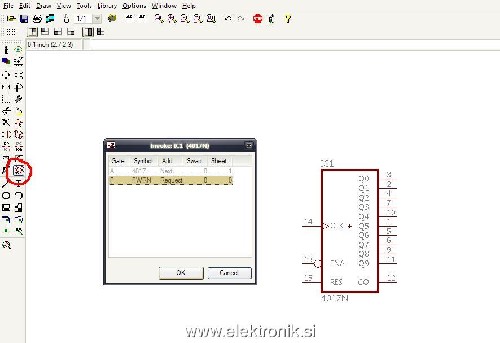

Klikneš na ikono "invoke" ,potem na pa čip in prikaže se ti okno,kjer imaš napajalne pine.Klikneš na njih in "ok".

Slika pove več:

p.s: obstaja že tema o eaglu: http://www.elektronik.si/phpBB2/viewtopic.php?t=7266&highlight=eagle

 Opis:
 Velikost datoteke:  47.3 KB
 Pogledana:  18 krat


_________________
Denis
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
joo123
Član
Član



Pridružen-a: Sre 16 Jan 2008 21:02
Prispevkov: 10
Aktiv.: 0.05
Kraj: Prevalje
PrispevekObjavljeno: Tor Feb 12, 2008 5:51 pm    Naslov sporočila:   Odgovori s citatom

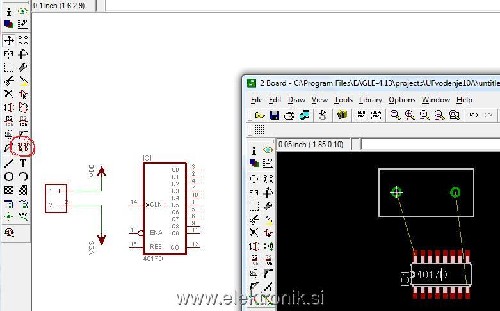

Prehitel si me... Bom dodal samo sliko, komentar je že odveč.. Wink

Drugače pa je dovolj, da imaš napajalne linije pravilno označene. V tem primeru VSS in VDD.

 Opis:
 Velikost datoteke:  50.75 KB
 Pogledana:  17 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
aljoš
Član
Član



Pridružen-a: Čet 08 Sep 2005 20:03
Prispevkov: 3132
Aktiv.: 13.21
Kraj: Škofja loka-poljanska dolina
PrispevekObjavljeno: Tor Feb 12, 2008 7:10 pm    Naslov sporočila:   Odgovori s citatom
Hvala vama za hitre odgovore!
LP!
