Pomoč - risanje sheme


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
GregorN
Član
Član



Pridružen-a: Tor 20 Nov 2007 7:48
Prispevkov: 1162
Aktiv.: 5.43
Kraj: Maribor
PrispevekObjavljeno: Pon Feb 11, 2008 5:50 pm    Naslov sporočila:  Pomoč - risanje sheme Odgovori s citatom

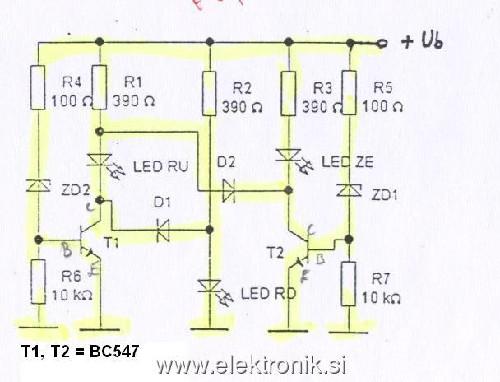

Nekoga bi zelo lepo prosil če bi mi lahko do večera narisal v eaglu tole shemo. ( pišem le iz razloga zaradi tega, ker me Eagle zafrkava in tri četrtine vez, ki jih naredim mi jih ne prikaže v boardu) Prosil bi če mi lahko kdo nariše in pošlje tiskanino! Hvala!

 Opis:
 Velikost datoteke:  33.16 KB
 Pogledana:  7 krat


_________________
LP! Gregor
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
matijap
Član
Član



Pridružen-a: Sob 05 Jun 2004 23:24
Prispevkov: 230
Aktiv.: 0.97
Kraj: Žirovnica, LJ
PrispevekObjavljeno: Pon Feb 11, 2008 6:07 pm    Naslov sporočila:   Odgovori s citatom
Uporabi Sprint Layout (je na filemanagerju ali pa uporabi Google) in nariši na pamet, saj je vezje dokaj enostavno.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Sokrat
Član
Član



Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 23.56
PrispevekObjavljeno: Pon Feb 11, 2008 6:17 pm    Naslov sporočila:   Odgovori s citatom
Najprej narisi shemo, potem sele board, sicer bo hitro zmeda (s pinoutom tranzistorjev recimo).
_________________
Ka ti bo pa torba ce si kupu kolo ?
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
GregorN
Član
Član



Pridružen-a: Tor 20 Nov 2007 7:48
Prispevkov: 1162
Aktiv.: 5.43
Kraj: Maribor
PrispevekObjavljeno: Pon Feb 11, 2008 6:17 pm    Naslov sporočila:   Odgovori s citatom
matijap je napisal/a:
Uporabi Sprint Layout (je na filemanagerju ali pa uporabi Google) in nariši na pamet, saj je vezje dokaj enostavno.



Kako pa naj potem natisnem?

PS: upam da se bo kdo našel, ki mi bo pribel tiskanino. Sad


Več ne potrebujem pomoči! -_-
_________________
LP! Gregor
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
krupivnk
Član
Član



Pridružen-a: Tor 27 Feb 2007 20:45
Prispevkov: 335
Aktiv.: 1.50
Kraj: Lj
PrispevekObjavljeno: Tor Feb 12, 2008 4:51 pm    Naslov sporočila:   Odgovori s citatom
takšno vezje bi jaz kar s vodoodpornim flumastrom narisal na baker in dal jedkat...
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
matic_scetinec
Član
Član



Pridružen-a: Tor 15 Jan 2008 17:11
Prispevkov: 993
Aktiv.: 4.68
Kraj: Brezovica pri Ljubljani
PrispevekObjavljeno: Tor Feb 12, 2008 5:27 pm    Naslov sporočila:   Odgovori s citatom
Zdravo!

Ali lahko vprašam, koliko sta "voltni" zener diodi ZD1 in ZD2?

LP
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
MarkoM
Član
Član



Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2825
Aktiv.: 12.36
Kraj: Lovrenc na P.
PrispevekObjavljeno: Tor Feb 12, 2008 5:32 pm    Naslov sporočila:   Odgovori s citatom
GiGi je napisal/a:
matijap je napisal/a:
Uporabi Sprint Layout (je na filemanagerju ali pa uporabi Google) in nariši na pamet, saj je vezje dokaj enostavno.



Kako pa naj potem natisnem?

PS: upam da se bo kdo našel, ki mi bo pribel tiskanino. Sad


Več ne potrebujem pomoči! -_-


Če rabiš samo en primerek in ti ni risat ter izdelat tiskanine, jo zaspajkaj kar na proto board, ker ni komplicirana.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
.
Član
Član



Pridružen-a: Ned 19 Sep 2004 22:04
Prispevkov: 16777193
Aktiv.: 70780.12
PrispevekObjavljeno: Tor Feb 12, 2008 7:22 pm    Naslov sporočila:   Odgovori s citatom
Brisana vsebina odstranjenega uporabnika.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jur
Član
Član



Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.69
Kraj: [color=zelena]Ljubljana[/color]
PrispevekObjavljeno: Sre Feb 13, 2008 11:02 am    Naslov sporočila:  Re: Pomoč - risanje sheme Odgovori s citatom
GiGi je napisal/a:
...in tri četrtine vez, ki jih naredim mi jih ne prikaže v boardu...

Eagle za risanje vezja (schema) zahteva, da je grid nastavljen na 0.1 (piše nekje v navodilih). Če spremeniš grid, potem z žico povežeš dve komponenti, ki pa nista zares staknjeni skupaj. Med žico in komponento ni spoja, čeprav je videti kot da je. Takih "praznih" žic pa board program seveda ne prikaže.
Možno je tudi, da povezav ne rišeš v pravem layerju. Prav je 91 (nets).
Povezav med komponentami tudi ne rišeš v boardu. V boardu so povezave narisane kot tanke črte, ki jih potem routaš (ročno ali z autorouterjem).

Jur
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Domenius
Član
Član



Pridružen-a: Sre 30 Nov 2005 14:15
Prispevkov: 1188
Aktiv.: 5.01
Kraj: Medvode
PrispevekObjavljeno: Sre Feb 13, 2008 3:37 pm    Naslov sporočila:   Odgovori s citatom
Ti javi kaj napak pri ERC testu?
_________________
It's electric!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
jur
Član
Član



Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.69
Kraj: [color=zelena]Ljubljana[/color]
PrispevekObjavljeno: Čet Feb 14, 2008 1:45 pm    Naslov sporočila:   Odgovori s citatom

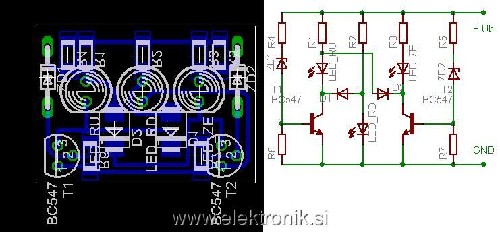

Večer je že mimo, torej lahko dobiš. Eagle je v zipu. Demo verzija eagla, če imaš črno verzijo, ne boš mogel naložiti. Twisted Evil

Jur

 Opis:
 Velikost datoteke:  49.34 KB
 Pogledana:  14 krat

nal.zip
 Opis:

Download
 Ime datoteke:  nal.zip
 Velikost datoteke:  28.42 KB
 Downloadano:  14 krat
