ko sem iskal kakšen načrt za funkcijski generator sem naletel na to in sem se zelo navdušil.

http://filmi.sc-nm.si/Bilten_16_tekmovanja_elektro_sol.pdf

zanima me, če ima kdo načrt (shemo, board, seznam elementov) za ta FG?

PPG78 · Objavljeno: Sre Avg 13, 2008 11:34 pm Naslov sporočila:

V opisu ti piše da je uporabljen čip XR2206, tako da sheme verjetno ne bo težko najti. Glede na ostale slike in risbe bi rekel da je opisani funkcijski generator na voljo v Conrad-u v obliki KIT kompleta.

LP, Peter

. · Objavljeno: Čet Avg 14, 2008 9:20 am Naslov sporočila:

Brisana vsebina odstranjenega uporabnika.

sortaj · Objavljeno: Čet Avg 14, 2008 3:00 pm Naslov sporočila:

ql, ql!

naslednji teden grem v ljubljano, tako da se bom oglasil še pri Conrad-u!

in hvala!

FeBo · Objavljeno: Čet Avg 14, 2008 9:47 pm Naslov sporočila:

Borisz ima prav. Bil je v dveh elektor-jih, v drugem je bil potem še popravek.

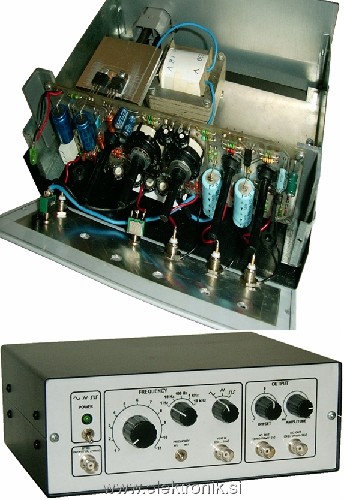

S kolegom sva ga izdelala pred nekaj leti in nastal je naslednji izdelek:

milan62 · Objavljeno: Pet Avg 15, 2008 9:30 am Naslov sporočila:

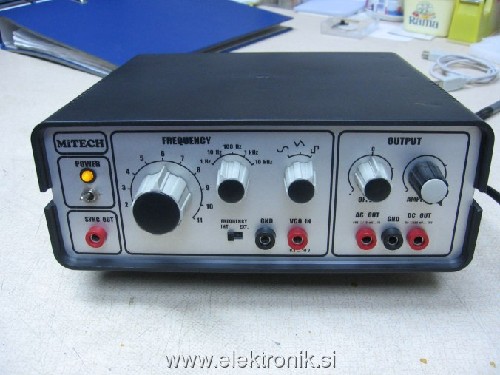

Tudi jaz sem izdelal pred leti tale FG iz Elektorja. Pokrije večino potreb po generiranju raznih signalov za povprečnega hobi elektronika. Paziti je treba le na izbiro potenciometrov. Le ti naj bi bili malo višjega cenovnega razreda.

program_er · Objavljeno: Pet Avg 15, 2008 11:45 am Naslov sporočila:

Kje pa sta dobila čelno ploščo?

FeBo · Objavljeno: Pet Avg 15, 2008 12:12 pm Naslov sporočila:

Jaz sem mojo naredil tako, da sem staro iz elektorja skeniral. Nato sem sliko računalniško obdelal (lepo zravnal črte in nanovo naredil napise, da se ne vidli kot skenirano). Natisnil sem na A4 beli samolepljiv papir in prilepil na ploščo, ki je imela že zvrtane luknje. Proti umazaniji je dodana še prozorna samolepljiva folija.

sortaj · Objavljeno: Pet Avg 15, 2008 12:42 pm Naslov sporočila:

hmm, sheme se ne vidi v redu...
v kateri številki elektorja je bil?
bom malo pobrskal...

FeBo · Objavljeno: Pet Avg 15, 2008 12:52 pm Naslov sporočila:

Shema se prav lepo vidi, samo jo povečaj (klikni na shemo).
V kateri številki pa je FG bil, pa ne vem več Confused

sortaj · Objavljeno: Ned Avg 17, 2008 10:45 am Naslov sporočila:

aja, se opravičujem!
bom poskusil vezje narisat, če ga ti nimaš...

sortaj · Objavljeno: Ned Avg 17, 2008 12:15 pm Naslov sporočila:

mislim, board-tiskanino!

s56vha · Objavljeno: Pon Avg 18, 2008 9:06 am Naslov sporočila:

za funkcijski generator do 20MHz je dober tudi čip od MAXIM-a MAX038, ga je pa tudi težje dobit,
mogoče ga imam celo še kje doma, če ga rabiš mi piši na ZS, pa bom pobrskal po predalih.

sortaj · Objavljeno: Tor Sep 09, 2008 7:45 pm Naslov sporočila:

sulc · Objavljeno: Sre Sep 10, 2008 1:23 am Naslov sporočila:

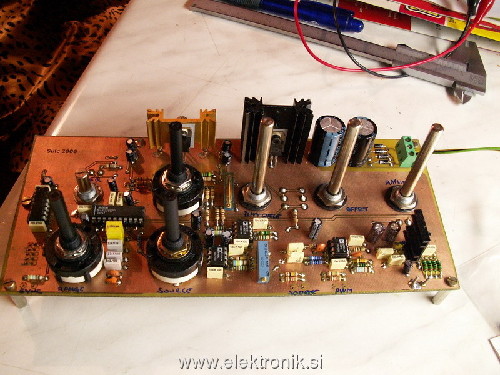

Tale je iz Elektorja... Dela super, edino material je malo kritičen za dobit, še najbolj max038
