GregorN · Objavljeno: Sre Mar 26, 2008 7:42 pm Naslov sporočila: kateri element je to?

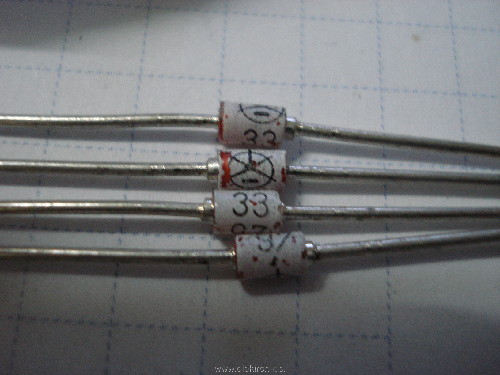

Kaj je to za en element? Na njem je le "zvezda" mislim da je to znak od iskre, ter na njem samo piše 3397 in nič drugega. Sem preveril prevodnost in prevaja v obe smeri, imam jih več komadov vsi prevajajo v obe smeri.

PPG78 · Objavljeno: Sre Mar 26, 2008 7:59 pm Naslov sporočila:

Če se ne motim je to element ki je bil namenjen za priklop signalne LED diode direktno na 230V. Priklopilo se je ta element zaporedno z bremenom, na element pa LED diodo.

LP, Peter

s57bic · Objavljeno: Sre Mar 26, 2008 8:58 pm Naslov sporočila:

Cca. 230Veff x 10mA = 2.3W, kar je preveč za takšen majhen element.

Lahko da je 1n3397, v bistvu nekakšna zener dioda.

lp, Jože.

madzi · Objavljeno: Sre Mar 26, 2008 9:12 pm Naslov sporočila:

33 voltna zener dioda?

Če je iz televizorja je to skor ziher

GregorN · Objavljeno: Sre Mar 26, 2008 10:27 pm Naslov sporočila:

Iztok · Objavljeno: Sre Mar 26, 2008 10:44 pm Naslov sporočila:

Res je podobno ZD ampak to skoraj gotovo ni. Imam kar nekaj podobnih po barvi, obliki in proizvajalcu, vendar imajo vse za ali med številkami še črko V ... Wink

Mislim, da ima @s57bic kar prav ... to je skoraj gotovo 1n3397

VolkD · Objavljeno: Sre Mar 26, 2008 11:50 pm Naslov sporočila:

Včasih je potrebno kako stvar žrtvovat. Beri: pogledat v njeno notranjost. Potem bo lažje določiti kaj to je.

GregorN · Objavljeno: Čet Mar 27, 2008 6:57 am Naslov sporočila:

Sem ščohal barvo dol in je videti res kot ZD.

aljoš · Objavljeno: Čet Mar 27, 2008 9:15 am Naslov sporočila:

Nisem siguren, mislim pa da je 33V zener dioda, ki so jo vgrajevali tudi v napajalnik od TV gorenje...tam kjer imaš oddebeljen del na priključni nogici, je anoda, če se ne motim... Rolling Eyes

s57bic · Objavljeno: Čet Mar 27, 2008 9:45 am Naslov sporočila:

Tukaj so podatki za 1n3397:

http://www.datasheetarchive.com/specsheet/1N3397.html

Glede na to, da prevaja v obe strani, bi sklepal, da je nizkonapetostna zener dioda. Pri 33V ZD v eno smer ne bi izmeril nič.

Lahko pa priklopiš stvar preko par kOhmskega upora na napajalnik in izmeriš napetost na diodi.

lp, Jože.

Peter · Objavljeno: Čet Mar 27, 2008 7:03 pm Naslov sporočila:

Kaj pa če bi poiskusil izmeriti karakteristiko elementa po tem boš pa točno vedel kaj je.

GregorN · Objavljeno: Čet Mar 27, 2008 10:39 pm Naslov sporočila:

podboj · Objavljeno: Čet Mar 27, 2008 10:46 pm Naslov sporočila:

Poskusi z nižjo vrednostjo upora, 220ohm ali manj pri 5V, mislim da ima PPG78 kar prav. Poskusi še zamenjat pola tega elementa.

PPG78 · Objavljeno: Pet Mar 28, 2008 8:21 am Naslov sporočila:

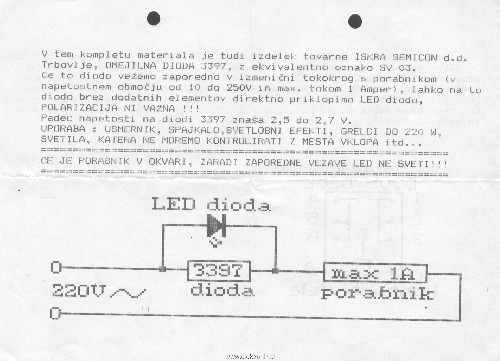

Kot kaže sem uganil ... v prilogi originalni papir ki so ga prilagali.

LP, Peter

s57bic · Objavljeno: Pet Mar 28, 2008 9:18 am Naslov sporočila:

Zanimivo. česa podobnega še nisem videl.
Kot dve paralelno in v obratno smer vezani Z diodi.
Ampak to z disipacijo na elementu pri npr. 1A toka mi ni najbolj jasno.

lp, Jože.
