[TECHNIC]

Pozdravljeni!

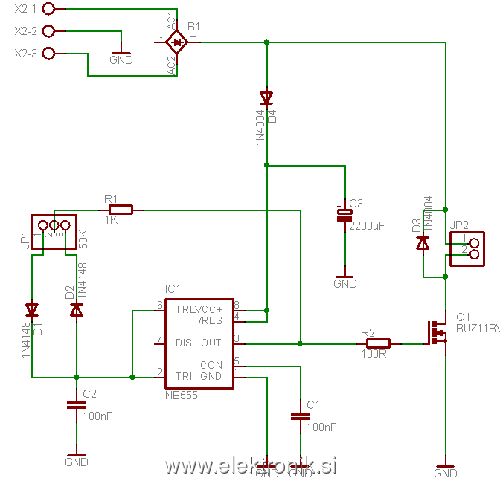

Zrisal sem eno vezje s timerjem 555, vezano za PWM modulacijo. Imam pa nekaj vprašanj:

Koliko voltov izhodne napetosti dobim iz tega vezja, če uporabim tranformator 2×12 V? Predvidevam da 24 V, saj je polnovalna usmeritev.

Koliko A dejansko zrži tako vezje? BUZ11 naj bi zdržal 30A, ampak trajno. Če je frekvenca vklapljanja 500 Hz, zdrži manj toka?

PS: na vezju je napaka: Kondenzator C3 je 220uF.

[Highlag]

Glede na vezavo bi rekel, da bo izhodna napetost 12V. Toliko dobiš iz izbrane vezave.

Če bi srednji odcep transformatorja pustil v zraku in - nogico mostička vzel za maso bi pa imel na izhodu 24V. Bi imel pa težave z NE555, ker NE555 deluje do 16V. 34V (24 * sqr(2)) ga zna malo uničiti.

[TECHNIC]

No, saj bo 12V tudi dovolj.

Kako to, da se transistor veliko več greje pri višji frekvenci (5000Hz) kot pri neki nizki (100Hz). Zakaj?

[Highlag]

Ker se greje med preklopi. Kot procesorji. Več kot je preklopov bolj se grejejo.

Vprašanje je tudi kakšna je oblika signala, ki proži tranzistor. Bolj kot je trapezne oblike več imaš izgub.

[igo]

Da ne boš skuril NE555 ( (12-1,4)*1,4142=15V ), lahko dodaš zener diodo v napajalni veji čipa, pa bo delovalo tudi na 24V - čip naj dobi 5-10V.

Tranzistor sedaj dobi 15V na G vhod. Preveri v datashetu, koliko prenese BUZ na Ugs "Absolute maximum ratings".
LP,
Igor

[jur]

[s57bic]

Poskusi brez 100 ohmov v vratih. Vhodna kapacitivnost tega feta je ogromna. Z 100ohmi tvori RC člen, ki še upočasni robove impulzov.

LP, Jože.

[TECHNIC]

Hvala za vso pomoč!

Na izhod 555 bom direktno priklopil BUZ11, saj, če se ne motim, zdrži do 6V na pinu base. Dodal bom še zener diodo 6,2V za napajanje 555 zaporedno z uporom. Izpustil bom srednji odcep na transfromatorju in minus na mostičku uporabil za maso.

Nekje imam še en FET driver, ne spomnem se oznake, je nekaj TLC .. 28
Vglavnem: Ima dva vhoda in za vsak vhod en izhod. Eden je invertan, drugi pa ne-invertan. Če torej uporabim ne-invertan driver med 555 in FET-om, bo delovalo bolje? Se bo FET manj grel?

[Sokrat]

Da. Poskrbi, da bo imel driver primerno napajanje.

[TECHNIC]

Danes sem vse skupaj končal ter preizkusil. Deluje super, tudi pri napajanju 60W žarnice (5A skozi vezje - timer je na 50% lo/hi razmerja), se BUZ 11 greje toliko zanemarljivo, da ne potrebuje niti hladilnega rebra. Opazil sem le eno čudno obnašanje ...
Shema je podobna kot tista zgoraj, le da ima polnovalno usmeritev, dodana je še zenerca in upor 1K za napajanje timerja. Upora med timerjem in FETom ni.

OK. Ob priklopu na laboratorijski usmernik deluje super. Ker pa usmernik nima dovolj moči, nisem mogel poskusiti z žarnico. Zato sem vezje priklopil na atekov 12V PB-polnilec, to je, na izhod mostička na vezju in GND). Kolikor mi je bilo jasno, je v tem polnilcu le transformator in usmerniški mostiček)

Ob priklopu se napetost na C3 dvigne na 30V (polnilec začne brenčati ...wtf?), ko sem potenciometer malo obrnil, se je napetost dvignila na 50V (polnilec je še glasnejši ...). Vse skupaj ni takšen problem, le upor, kateri z zenerco napaja timer, se začne greti, iz njega pa kmalu začne uhajati dim.

Ok, kaj se dogaja v polnilcu ...? Zgleda, da se mu ob pulzirajočemu toku porabnika zmeša.
Bi bilo morda bolje, če bi polnilec priklopil preko priključkov X2-1 ter X2-3?

[blejc]

kje se dobi NE555 čip?

[jur]

V vseh trgovinah z elektroniko. V Ljubljani HTE, IC, Just. Cena okoli 0.4 euros.

Jur
