[ales123]

Doma imam vezje Spartan-II XC2S100-5PQ208C in me zanima kako ga lahko sprogramiram z programom ise webpac 9.2i od xilinx-a?Pa če mi lahko pokažete celi postopek za enostavno vezje ki bi štelo kolikokrat pritisnem na tipko.Hvala!

[aly]

Okej, ta čip imaš doma. Na vezju? Kakšnem vezju? demo plošči? Kakšne so okoliške komponente? Konektorji na voljo?

Spartan podpira N+1 možnosti konfiguriranja.
Glede na to, da konfiguracija čipa bazira na RAMu, potrebuje za neko fiksno aplikacijo zunanji pomnilnik, t.i. PROM.

Spartana lahko skonfiguriraš direktno preko JTAG-a (najbolj priljubljen postopek) ali preko paralelnega ali serijskega vodila. Izbiraš z MODE pini pred vklopom.

Na demo ploščah je PROM ponavadi na isti JTAG verigi skupaj z Spartanom, tako da lahko sprogramiraš oba istočasno. Rabiš pa JTAG kabel. Za detajle preglej ta oddelek, mislim da sem že lepil načrte za kabel na LPT.
V glavnem, preberi navodila od plošče ki jo imaš.
V ISE / Webpack imaš na koncu procesne verige orodje za programiranje - iMPACT.


Kar pa se števca tiče, najprej rabiš vir ure, potem debounce vezje in števec. Ter nekaj za prikaz vrednosti.
Ko boš rešil hardware, pa gremo naprej na kodo.
Lahko pa si pogledaš videje in material iz prve delavnice, pa bo šlo za začetek.

Skratka, najprejh preberi vse teme tu na forumu !!!
Kompletni postopek je že opisan (in to večkrat !).

lp

[ales123]

http://www.em.avnet.com/img_shared/evk/df2df2usa/Memec_Spartan-II_LC.jpg

to je link od mojega vezja in me zanima kako se jo sprogramira da bi štelo ob vsakem pritisku na tipko...rabil bi v vhdl obliki

[aly]

Evo, sliko plošče si našel. Sedaj rabiš samo še datasheet in programirni kabel. Najbolj pogost je JTAG. Tisti, ki ti je dal ploščo, naj ti da še kabel. Brez njega ne moreš nič. No, lahko si sestaviš svojega. Na Xilinx.com poišči shemo za JTAG-LPT programirni kabel. Tega iMPACT sigurno podpira.

Potem rabiš še WebPack software. Ni treba vleči dol verzije 10, ki je > 2GB
Verzija 7 ali 8 bo povsem dovolj. Dobiš na Xilinx.com.

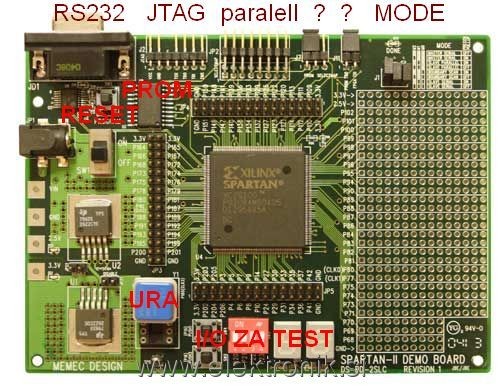

Na sliki sem ti napisal kaj je kateri konektor. Brez podatkov o plošči boš bolj težko kaj naredil. No ja, lahko z multimetrom poiščeš kateri pin čipa je povezan na uro in kateri so na konektorje. Brez teh podatkov nimaš kaj početi.
Sicer se mi zdi, da so številke pinov že natiskani na plošči, ampak se bolj slabo vidi...

Potem moraš še Mode jumperje postaviti v prave pozicije za JTAG programiranje ali startup.

Potem pa naprej na števec...

[ales123]

z neta sem si že potegnil program verzije 9.2i od xilinx-a ,pravtako sem od profesorice dobil programski kabel ki je ravno tako JTAG.

[aly]

Zelo v redu.

Si prebral sedaj vse teme v tem forumu o FPGAjih?
Napisanih je že nekaj navodil kako začeti s pisanjem in programiranjem.

Za enostaven števec lahko uporabiš predloge kode, ki ti jih že ponudi WebPack.
Seveda za kreiranje novega projekta uporabi Wizarda, da ti zgenerira kodo za vse vhodne in izhodne signale.

Za štetje pritiskov na tipko pa rabiš narediti:
- delitelj za uro
- debounce za tipko
- detektor fronte (da ne šteje kontinuirano ko držćiš tipko ampak samo ob pritisku)
- števec
- pretvorbo bin -> dec
- pretvorbo dec -> 7 segment za led displeje
- mogoče še multipleks displejev (odvisno od plošče)

LP

[ales123]

sej pri profesorci za digitalne sisteme sem dobil neko knigo kako se sprogramira v vhdl obliki in so notri tudi neki programčki itd..sam mene zanima če bi imel ti mogoče kak programček da bi štelo itd??lep pozdrav

[aly]

[ales123]

hello... mene zanima če imaš mogoče ti kakšno literaturo al pa link kjer bi lahko dobil opis od jtag konektorja itd. k zdej počas pišem seminarsko nalogo in moram še mal opisat jtag konektor tako da bi mi prišlo v veliko pomoč če bi mogoče ti imel kaj od tega..pa ta programček ki naj bi štelo ko tiščim na tipko men ne dela oz napiše mi da je napaka zdej nevem kaj je vzrok tega??


lep pozdrav
