TQPF velikost med pini?


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Komponente in podsklopi
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
tonic
Član
Član



Pridružen-a: Pet 16 Dec 2005 17:48
Prispevkov: 183
Aktiv.: 0.77
Kraj: Loče
PrispevekObjavljeno: Sob Apr 12, 2008 5:50 pm    Naslov sporočila: icon_disgusting TQPF velikost med pini? Odgovori s citatom
Zdravo,

naletel sem na zanimivo zadevo Cool

Za potrebe "vožnje" nekega grafičnega displaya sem kupil epsonov S1D13700 (www.lcd-module.de/eng/pdf/zubehoer/s1d13700.pdf)

Ko sem ga dobil sem videl da je precej "majhen", v "TQFP13 - 64 pin" ohišju; OK si pravim, bom kupil podnožje oz. pretvornik na nekaj bolj človeškega.

Kupim TQFP podnožje direkt iz Hong Konga Cool (kupil sem še par ostalih komponent ne samo tega pretvornika); danes hočem prilotat čip na podnožje ampak:
to podnožje TQFP ima med nogicami 0.8mm, čip pa ima med nogicami 0.5mm. In sem se lahko lepo obrisal pod nosom Mad

Sem sedaj malo googlal in gledal okoli TQFP ohišij in me zanima naslednje: TQFP13, a tista 13 na koncu "narekuje" da je med nogicami 0.5mm? Koliko različnih TQFP pa obstaja?

lp,
Toni

 Opis:

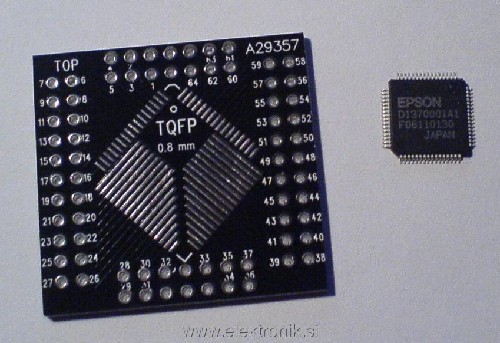

Podnožje oz. pretvotnik iz Hong Konga
 Velikost datoteke:  74.7 KB
 Pogledana:  7 krat

 Opis:
Mere TQFP iz datasheeta

Download
 Ime datoteke:  tqpf_datasheet.GIF
 Velikost datoteke:  15.01 KB
 Downloadano:  3 krat
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Glitch
Član
Član



Pridružen-a: Pet 07 Apr 2006 11:40
Prispevkov: 1477
Aktiv.: 6.32
PrispevekObjavljeno: Sob Apr 12, 2008 6:00 pm    Naslov sporočila:   Odgovori s citatom
Velikost med pini narekuje datasheet vsakega cipa posebaj, zato ime ne pove nic oz. je samo nek splosen naziv za obliko ohisja oz. vcasih tudi material.

Vedno preveri mere ohisja!
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
PC_Master
Član
Član



Pridružen-a: Pon 17 Mar 2008 20:10
Prispevkov: 319
Aktiv.: 1.52
Kraj: Domžale , Blizu Ljubljane , Poštna 1230
PrispevekObjavljeno: Sob Apr 12, 2008 6:03 pm    Naslov sporočila:   Odgovori s citatom
Za razmerje med pini poglej na datasheet od tega chipa.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
tonic
Član
Član



Pridružen-a: Pet 16 Dec 2005 17:48
Prispevkov: 183
Aktiv.: 0.77
Kraj: Loče
PrispevekObjavljeno: Sob Apr 12, 2008 6:03 pm    Naslov sporočila:   Odgovori s citatom
Tule sem še nekaj našel http://www.topline.tv/TQFP.html

Velikosti katere se lahko pojavijo pri TQFP
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
.
Član
Član



Pridružen-a: Ned 19 Sep 2004 22:04
Prispevkov: 16777193
Aktiv.: 70820.58
PrispevekObjavljeno: Sob Apr 12, 2008 9:45 pm    Naslov sporočila:   Odgovori s citatom
Brisana vsebina odstranjenega uporabnika.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
piroman
Član
Član



Pridružen-a: Čet 23 Okt 2003 12:06
Prispevkov: 2707
Aktiv.: 11.43
Kraj: Ljubljana
PrispevekObjavljeno: Sob Apr 12, 2008 10:16 pm    Naslov sporočila:   Odgovori s citatom
Če misliš isti čip uporabiti za prototip in potem še končno verzijo se mi zdi smiselno. Takle QFP nalotam že, da bi ga odlotal in spet prilotal pa ni tako enostavno.
_________________
One shouldn’t work on semiconductors, that is a filthy mess; who knows if they really exist!
Wolfgang Pauli, 1931
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
VolkD
Član
Član



Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14228
Aktiv.: 60.06
Kraj: Divača (Kačiče)
PrispevekObjavljeno: Ned Apr 13, 2008 9:34 am    Naslov sporočila:   Odgovori s citatom
piroman je napisal/a:
Če misliš isti čip uporabiti za prototip in potem še končno verzijo se mi zdi smiselno. Takle QFP nalotam že, da bi ga odlotal in spet prilotal pa ni tako enostavno.

Tudi hudo komplicirano ne.
_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
tonic
Član
Član



Pridružen-a: Pet 16 Dec 2005 17:48
Prispevkov: 183
Aktiv.: 0.77
Kraj: Loče
PrispevekObjavljeno: Ned Apr 13, 2008 10:02 am    Naslov sporočila:   Odgovori s citatom
Točno to je to, najprej moram display oživet, potem ga bom pa še uporabil v končnem vezju... zato sem si omislil ta adapter...

In da nebi skuril čipa že z prelotavanjem... Confused
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MarkoM
Član
Član



Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2825
Aktiv.: 12.37
Kraj: Lovrenc na P.
PrispevekObjavljeno: Ned Apr 13, 2008 11:32 am    Naslov sporočila:   Odgovori s citatom
Kako odlotate takšne čipe?
Sam jih z vročim zrakom tako, da pregrejem celoten čip.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
