[Silvo]

Evo po par dneh raziskovanja serije PIC18X in "premetavanja registrov" moj prvi "projekt". Ker je na forumu ravno govor o tem, kak instrument dati na usmernik sem se odločil, da poskusim narediti en tak instrument z omenjenim PIC-em. (eden iz med samplov. ki sem ga dobil pred dnevi)
Uporabljenih je 6 displejev vezanih v multiplex. Po trije tvorijo en instrument. Instument, ki je namenjen za A-meter kaže 0.00 do 9.99 V-meter pa 0.0 -99.9. Kot vhoda sta uporabljena AN0 -Vmeter ter AN1-Ameter. Kot referenca je uporabljena napajalna napetost Vdd (5V) Na vhode je treba dati seveda ustrezne uporobne delilnike. Za A-meter pa bo potreben še kak operacijski. V prilogi je ASM, Hex ter načrt. Tiskano vezje bom skušal narediti tokom tedna. Verjetno bom dopisal še možnost pošiljanja izmerjenih veličin na serijski port.

[Silvo]

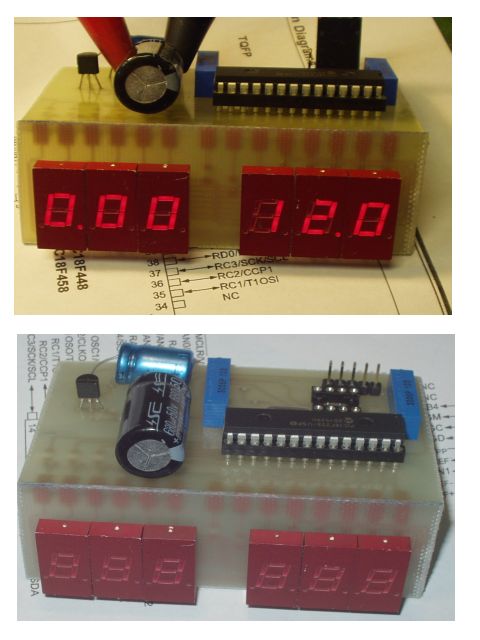

Kot sem obljubil. Testni V-A meter je že na tiskanini. Ko spravim dokumentacijo skupaj bom pripel še vse potrebno za samogradnjo. Instrument bo možno priključiti praktično na vsak usmernik. (4 žice - ,+, + meritve napetosti, + mertive toka) Napajanja se lahko kar z istega usmernika kjer bo vršil meritev.
Na tiskanino sem dal tudi operacijski ojačevalec (služi za meritev toka). Več napišem , ko sestavim dokumentacijo.

[.]

Brisana vsebina odstranjenega uporabnika.

[Silvo]

Boris, če se prav spomnim koliko sem listal po microchipovi strani sta enaka. Mislim celo, da 18F258 ni več na spisku ampak je 18F2580. Glede programatorja pa:
Še nekrat priporočam P16pro. Na njem je le en TTL 74LS06 /7. Programator imaš narejen prej kot v uri. Nekje na forumu je moja verzija hardwera. Sicer pa programator tudi 18Fxxx programira kot "grom"

[.]

Brisana vsebina odstranjenega uporabnika.

[Silvo]

Praktično vsak flash pic lahko programiraš v vezju. temu boš moral le ustrezno prilagoditi hardvare. Z diodo ali jumerjem ločiti napajanje, enako tudi reset. Za programiranje se še koristi RB6 in RB7 . V danem primeru vrjetno displej ne bi smel motiti -tako da vezja tam ne bi rabil spreminjati. Ti poročam kasneje - eno vezje imam še na testni plošči - lahko poskusim.

[Silvo]

Testirano s P16pro -
Za programiranje potrebujemo:
- Vss (minus)
- Vdd (plus) - ločil sem ga z diodo ( v danem primeru bi bil bolje jumper zaradi referenčne napetosti)
- Reset (ločen z diodo)
- RB7 - sem ločil sicer ni šlo programirat
- RB6 - vezje nespremenjeno (elementi ne motijo)
- RB5 - vezje nespremenjeno (elementi ne motijo)

[Silvo]

Boris, če se boš slučajno lotil svoje SMD tiskanine - v prilogi načrt. Glede pinov pa ne rabiš preveč komplicirat, kajti vse lahko zelo enostavno v okviru porta menjaš softversko. Zadevo sicer lahko uporabiš za marsikaj - od termometra naprej.
Oba vhoda AN0 AN1 imata enako vhodno napetost. Referenca je Vdd (5V) pri torej
5/1024*999 - pri 4.87V bo prikaz 999 na posameznem prikazovalniku. Vhod se prilagodi z ustreznim uporovnem delilnikom ali OP kot v mojem primeru.

Anode PORTC tukaj

[andrejj]

Silvo,prosil bi te za vprašanje.Mene zanima če je mogoče kje na ta stran tiskano vezje.Ker bi to napravil za moj usmernik od Electronics Lab-Home(0-30V,0-3A)

[andrejj]

Ali kdo mogoče ve kje bi našel tiskanino za ta stvar?Jaz sem iskal in ne najdem.

[Silvo]

Če je ni na forumu je vrjetno na enem iz med mojih računalnikov. Žal sem te dni zelo na kratko s časom, tako da nimam časa iskat... Bom pogledal čez vikend.

[Dadi]

Mislim, da je tule

[Silvo]

[andrejj]

Obema hvala za iskanje.Nisem pomislil za ta zbirka projektov.
