Ve kdo z glave ali ve kam naj pogledam za predpisano širino vezice in koliko toka prenese na TIV?

Seveda je pomebna tudi debelina nanosa bakra ampak če vzamemo neko povprečno vrednost.

So te vrednosti koliko toliko pravilne?

..........................
0.254 mm = 0.3A
0.381 mm = 0.4A
0.508 mm = 0.7A
0.025 mm = 1.0A
0.635 mm = 2.0A
2.54 mm = 4.0A
3.81 mm = 6.0A
..........................

[VolkD]

[Sloman]

Da vidim da sem se malo uštel pri preračunu iz inchev.

0.635 mm = 1.0A

Drugače pa sem našel tudi kalkulator:

http://circuitcalculator.com/wordpress/2006/01/31/pcb-trace-width-calculator/

In vrjetno je še je kakšen podoben. Ampak za občutek:


0.635 mm = 1.0A Bi bil pravi podatek ne 0.025. To bi šlo?

Koliko pa odstopa debelina za 0.7A vrednost? Tukaj je prepračun iz inchev pravilen.

Za 2A pa sedaj ne najdem več podatka v inchih ker sem se prvotno uštel pri preračunu in sem zbrisal podatek. Okrog 1.4mm?

Kolikšna je standardizirana debelina nanosa bakra na ploščicah?

[gkrusi]

Ponavadi je debelina bakrenega nanosa 35 um.

[Highlag]

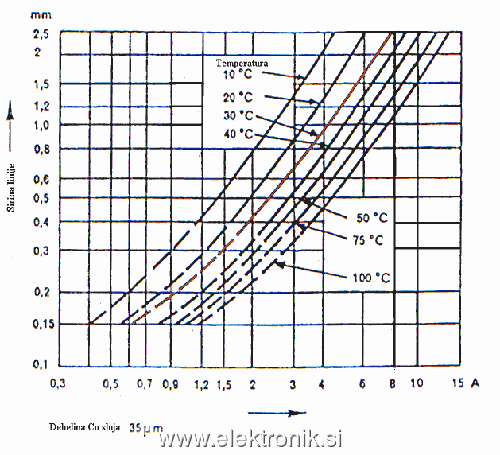

Za Eagle obstaja ena knjižnica z grafi ki upoštevajo debelino sloja, širino ter temperaturo.

[Sloman]

[vilko]

Iz napisanega zaključim, da sem varen, če predvidim za vsak amper 1 mm debeline na PCB.
Tako si bom lažje zapomnil

[VolkD]

[Sloman]

[VolkD]

Doma imam ogromno laminatov FR4, FR3 in tudi ostalih manj uporabljanih vrst.
Zaradi izdelave visokofrekvenčnih naprav, kjer je bistvena debelina in epsilon r laminata sem moral oba parametra izmeriti. Pri teh meritvah sem tudi sam predvideval, da je debelina bakrene folije točna, torej standardna.

Meritve sem naredil zelo točno, še več meril sem na več vzorcih in reziltate povprečil. Vezja, ki sem jih kasneje naredil na podlagi tega izračuna so delovala nerazumljivo slabo. Po več kot mesec in pol ukvarjanja s tem problemom sem prišel do točnih in ponovljivih rezultatov tako, da sem meril vzorce brez bakrene folije. To dejstvo me je spodbudilo k razmišljanju zakaj tako ?
Dodatne meritve so še potrdile moj sum. S pojavo uvoženih laminatov (včasih je to proizvajal Donit) se pojavljajo precej različni laminati. Za FR4 je epsilon relativni vse od 4,28 pa do 4,57 odvisno od primerka do primerka, a ima isti kos zelo majhna odstopanja. Z debelino bakrene folije pa je še slabše pri isti plošči se giblje od 21 pa do 44 mikronov.

Pri tako velikih tolerancah, je dimenzioniranje pist na samo mejo povsem absurdna stvar. potrebno je vzeti dovolj rezerve, ali pa zahtevati kvalitetnejše materiale, kar pa postane drago.

[Sloman]

Da se strinjam.

Vprašanje je samo če faktorji v različnih "online kalkulatorjih" in formulah upoštevajo faktor "varnosti" in že v osnovi predimenzionirajo neko vrednost?

[s55m]

Zalotaš po močnostnih "viah" še eno žico in si ne beliš glave.....rezerve bo dovolj, pa še obremenljivost vodnikov poznaš. Za signalne vie pa res ni težav.

[Sloman]

Ja za večje tokove se strinjam. Pri majnših elementih in dimenzioniranju vezja pa mislim da je fajn če pozna tisti ki dimenzionira vezje približne širine glede na tok ki bo tekel skozi.

[Misko]

Nočem nove teme odpirat na TIV bom imel priklopljeno naravo 230V 3A vezice so široke 2,54mm in nanje se zaspajkal žico 1,5mm2. Zanima me pa sedaj tole 7mm vstran on 230V so tudi vezice za 12V. Lahko to predstavlja kak problem prebijanje itd?
