 Objavljeno: Sob Avg 02, 2008 8:20 pm Naslov sporočila: Ojačevalec 100W |
 |
|
Mi Lahko kdo pogleda,če je prav narejeno?? Že vnaprej se zahvaljujem.
Na sliki kjer je shema vezja,pri uporih R12 in R15 kjer sta tranzistorja od zgoraj bi morale biti puščice navznoter (PNP).

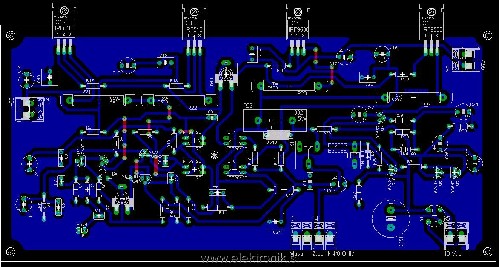

| Opis: |
| 100 ojačevalec . Prosim,če mi kdo to pregleda. |
|
| Velikost datoteke: |
75.38 KB |
| Pogledana: |
92 krat |
|

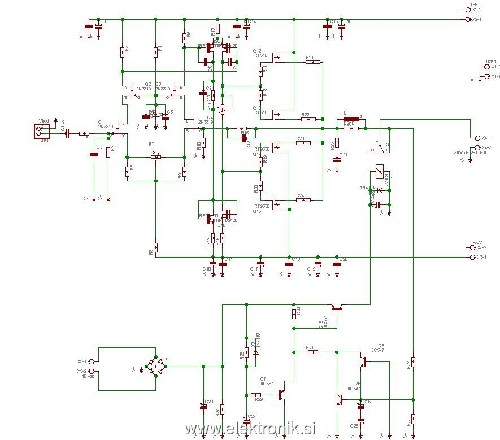

| Opis: |
| prosim če mi to lahko kdo pregleda. |
|
| Velikost datoteke: |
163.74 KB |
| Pogledana: |
69 krat |
|

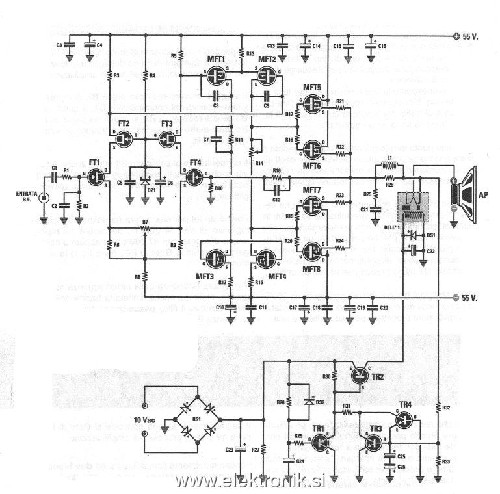

| Opis: |
| to shemo sem dobil v reviji. |
|
| Velikost datoteke: |
94.19 KB |
| Pogledana: |
56 krat |
|
|
|
| Nazaj na vrh |
|
 |
Highlag
Član
Pridružen-a: Pet 23 Jan 2004 20:42
Prispevkov: 4034
Aktiv.: 16.98
Kraj: Črnuče
|
| Objavljeno: Sob Avg 02, 2008 9:17 pm Naslov sporočila: |
|
|
Glede na to, da si jo samo prerisal res nebi smelo biti težav z kontrolo.
Vezje si pa naredil tako veliko, da bi lahko nametal gor elementov za stereo sistem ne samo za en kanal......
Kar se tiče napačnih tranzistorjev pa preglej, da nimajo pravi tranzistorji drugače razporejene nogice. P in N tip se lahko kar pošteno razlikujeta. Potem boš imel težave z montiranjem tranzistorja na hladilnik, ker bo moral biti obrnjen za 180o.
Sploh pazi, da so na električni shemi izbrane komponente, ki imajo prava ohišja - oziroma kompatibilna z fizičnimi elementi. Eagle ima tudi orodje za preverjanje - desna zgornja ikona (oko). Če klikneš nanjo in nato na vezico na vezju se ta osvetli in lahko vidiš kaj vse je povezano. Potem primerjaš z električno shemo ... potem imaš še erc ... V glavnem nebi smelo bit problema z preverjanjem.
_________________
If at first you don't succeed, destroy all evidence that you tried. |
|
| Nazaj na vrh |
|
|
dyspey1
Član
Pridružen-a: Pet 11 Jul 2008 16:24
Prispevkov: 53
Aktiv.: 0.26
Kraj: Štanjel
|
| Objavljeno: Sob Avg 02, 2008 9:24 pm Naslov sporočila: |
|
|
| Ko sem priklopil vezje,da ga bi sproval,če dela mi je počil kondenzator C10 zraven releja. Zanima me zakaj?
|
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Ned 19 Sep 2004 22:04
Prispevkov: 16777193
Aktiv.: 70632.02
|
| Objavljeno: Sob Avg 02, 2008 9:47 pm Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
dyspey1
Član
Pridružen-a: Pet 11 Jul 2008 16:24
Prispevkov: 53
Aktiv.: 0.26
Kraj: Štanjel
|
| Objavljeno: Sob Avg 02, 2008 10:01 pm Naslov sporočila: |
|
|
| Kondenzator C 10 mi je počil pa nevem zakaj?
|
|
| Nazaj na vrh |
|
|
Highlag
Član
Pridružen-a: Pet 23 Jan 2004 20:42
Prispevkov: 4034
Aktiv.: 16.98
Kraj: Črnuče
|
| Objavljeno: Sob Avg 02, 2008 10:10 pm Naslov sporočila: |
|
|
Verjetno zaradi istega razloga kot bi C22, kot je opisal Boris
če gledaš GND proti -55V je GND na višjem potencialu. Lahko preveriš z inštrumentom. Tako da morajo biti vsi elektroliti ki so vezani med -55V in gnd obrnjeni tako, da je + vezan na gnd.
Druga možnost za pokanje je premajhna delavna napetost kondenzatorjev. Enostavno ga lahko prebije. In Bum....
_________________
If at first you don't succeed, destroy all evidence that you tried. |
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Ned 19 Sep 2004 22:04
Prispevkov: 16777193
Aktiv.: 70632.02
|
| Objavljeno: Sob Avg 02, 2008 10:13 pm Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
GregorN
Član
Pridružen-a: Tor 20 Nov 2007 7:48
Prispevkov: 1162
Aktiv.: 5.42
Kraj: Maribor
|
| Objavljeno: Sob Avg 02, 2008 10:13 pm Naslov sporočila: |
|
|
| dyspey1 je napisal/a: |
| Kondenzator C 10 mi je počil pa nevem zakaj? |
na tiskanini in v vezju je prav obrnjen, lahko da si ga ti narobe obrnil. Preveri, zamenjaj in ponovno poizkusi.
_________________
LP! Gregor |
|
| Nazaj na vrh |
|
|
dyspey1
Član
Pridružen-a: Pet 11 Jul 2008 16:24
Prispevkov: 53
Aktiv.: 0.26
Kraj: Štanjel
|
| Objavljeno: Sob Avg 02, 2008 10:14 pm Naslov sporočila: |
|
|
| Naredil sem po načrti.Kaj pole je tudi načrt narobe?
|
|
| Nazaj na vrh |
|
|
dyspey1
Član
Pridružen-a: Pet 11 Jul 2008 16:24
Prispevkov: 53
Aktiv.: 0.26
Kraj: Štanjel
|
| Objavljeno: Sob Avg 02, 2008 10:20 pm Naslov sporočila: |
|
|
| So se kakšni drugi možni vzroki?
|
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Ned 19 Sep 2004 22:04
Prispevkov: 16777193
Aktiv.: 70632.02
|
| Objavljeno: Sob Avg 02, 2008 10:27 pm Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
dyspey1
Član
Pridružen-a: Pet 11 Jul 2008 16:24
Prispevkov: 53
Aktiv.: 0.26
Kraj: Štanjel
|
| Objavljeno: Sob Avg 02, 2008 11:11 pm Naslov sporočila: |
|
|
| C10 je povezan med -55 V in maso
|
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Ned 19 Sep 2004 22:04
Prispevkov: 16777193
Aktiv.: 70632.02
|
| Objavljeno: Sob Avg 02, 2008 11:16 pm Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
dyspey1
Član
Pridružen-a: Pet 11 Jul 2008 16:24
Prispevkov: 53
Aktiv.: 0.26
Kraj: Štanjel
|
| Objavljeno: Ned Avg 03, 2008 12:05 am Naslov sporočila: |
|
|
| Me samo zanima zakaj mi je počil kondenzator C10? Obrnjen je pravilno,bom pa še enkrat preveril.
|
|
| Nazaj na vrh |
|
|
GregorN
Član
Pridružen-a: Tor 20 Nov 2007 7:48
Prispevkov: 1162
Aktiv.: 5.42
Kraj: Maribor
|
| Objavljeno: Ned Avg 03, 2008 2:21 am Naslov sporočila: |
|
|
| dyspey1 je napisal/a: |
| Me samo zanima zakaj mi je počil kondenzator C10? Obrnjen je pravilno,bom pa še enkrat preveril. |
| borisz je napisal/a: |
Eno od pravil na forumu je uporaba knjižne slovenščine, če se prav spomnim.
Shema in tiskano vezje nista enaka. Na shemi imaš C10 povezan med +55V in maso, na tiskanem vezju pa je drugače.
Na hitro sem pregledal tiskano vezje. Poleg omenjenega problema imaš še nekaj dodatnih:
- Vezi za napajanje in zvočnik ter Emitor in kolektor izhodnih tranzistorjev morajo biti bolj debele - to so tiste po katerih tečejo veliki tokovi
- Eagle ti lepo z rumenimi črtami nariše vezi, ki jih nisi povezal - uporabi to
- priporočam ti, da v sch editorju vpišeš vrednosti elementov
- priporočam ti, da prilagodiš velikosti elementov realnim elementom
Možne vzroke imaš že napisane. Preveri jih!
lp
Boris |
JOJ, če ti je napisal kaj vse naredi, potem ko boš ugotovil vse napake si boš lahko sam obrazložil vse.
_________________
LP! Gregor |
|
