Objavljeno: Pet Okt 17, 2008 3:52 pm Naslov sporočila: 14W Hi-Fi AUDIO AMPLIFIER TDA2030

naslov: 14W Hi-Fi AUDIO AMPLIFIER

Kategorija projekta: Avdio

Težavnost: 2
Tehnologija: 2
Potrebno predznanje: 2

Predviden čas za izdelavo: 2h

Predvidena orodja in oprema: Pribor za izdelavo tiskanih vezij, pribor za spajkanje.

Kosovnica:

Koda:

Partlist

Exported from TDA2030.sch at 5.9.2012 11:15:49

EAGLE Version 6.2.0 Copyright (c) 1988-2012 CadSoft

Assembly variant:

Part Value Device Package Library Sheet

C1 100uF CPOL-EUE3.5-8 E3,5-8 rcl 1
C2 100nF C-EU075-032X103 C075-032X103 rcl 1
C3 2000uF CPOL-EUE7.5-16 E7,5-16 rcl 1
C4 2,2uF CPOL-EUE2.5-6 E2,5-6 rcl 1
C5 2uF CPOL-EUE2.5-6 E2,5-6 rcl 1
C6 220nF C-EU075-032X103 C075-032X103 rcl 1
C7 1uF CPOL-EUE2.5-6 E2,5-6 rcl 1
D1 1N4004 1N4004 DO41-10 diode 1
D2 1N4004 1N4004 DO41-10 diode 1
IC1 TDA2030V TDA2030V CB360 linear 1
R1 4K7 R-EU_0207/12 0207/12 rcl 1
R2 150K R-EU_0207/12 0207/12 rcl 1
R3 1R R-EU_0207/12 0207/12 rcl 1
R4 100K R-EU_0207/12 0207/12 rcl 1
R5 100K R-EU_0207/12 0207/12 rcl 1
R6 100K R-EU_0207/12 0207/12 rcl 1
R7 22K TRIM_EU-CA9V CA9V pot 1
X1 Napajanje 90-2 90-2 con-weidmueller-sl35 1
X2 Izhod 90-2 90-2 con-weidmueller-sl35 1
X3 Vhod z pot 90-2 90-2 con-weidmueller-sl35 1
X4 Vhod brez pot 90-2 90-2 con-weidmueller-sl35 1

Kosovnica je izvožena iz Eagle-a, za nakup glejte oznako pod Value. Upori so vsi 1/4 W.

Kratek povzetek projekta:

To vezje smo delali pri praksi, ter je delovalo in sem se odločil da prilepim tukaj celotni projekt. Shema je izveta iz PDF-ja TDA2030.

Značilnosti in posebnosti pri izdelavi:

Vse kar je potrebno paziti, da je TDA2030 ob robu ploščice, da lahko montiramo hladilno rebro, kar je v mojem tisku upoštevano.

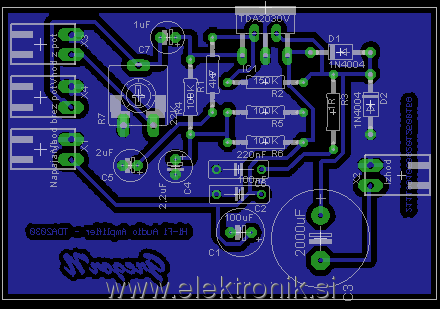

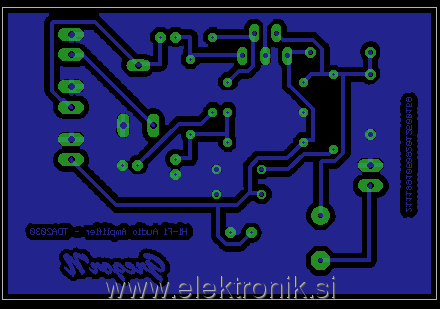

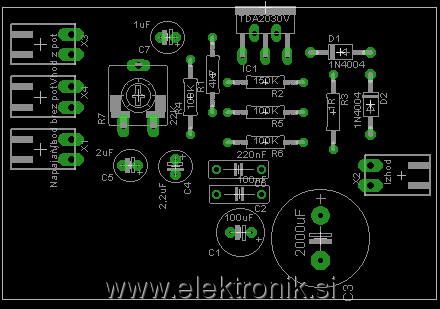

Fotografije in drugo gradivo


Opis:

Velikost datoteke:

9.52 KB

Pogledana:

2821 krat


Opis:

Velikost datoteke:

9.48 KB

Pogledana:

2821 krat


Opis:

Velikost datoteke:

17.01 KB

Pogledana:

1 krat


Opis:

Download

Ime datoteke:


Velikost datoteke:

14.36 KB

Downloadano:

15 krat

Board.pdf

Opis:

Download

Ime datoteke:

Board.pdf

Velikost datoteke:

748.25 KB

Downloadano:

9 krat

_________________
LP! Gregor
