[krivic]

problem je sledeč, naredil sem LPT I2C programator iz spletne strani http://www.lancos.com/e2p/easyI2Cbus.gif
Čip sem povezal, ga prebere, novih nastavitev pa nemorem vpisat ker napiše da čipa ne najde. Gre se za čip iz printerja in je treba vpisat nove nastavitve da je kartuša spet "polna". Kje bi lahko bil problem da ga prebere, vpisat pa negre?

hvala

LP

[DMan]

24C06??

Moram reči da še nisem videl 24C06.
Tiste predstavnike družine 24Cxx z 8 bitnim naslavljanjem s katerimi pa sem delal (24C01.. 02 ..04 ..0 pa imajo tudi WP pin (write protect).

Če si pustil EEPROM na originalnem PCB potem je to najbrž tvoj problem(proizvajalec tonerja želi prodajati nove).

Preveri WP pin kam je vezan in po potrebi spremeni.

[vilko]

Površno sem si ogledal shemo.

Pin 7 Je wp ali write protect, če je ta na high se pravi na +5V je pisanje onemogočeno

[krivic]

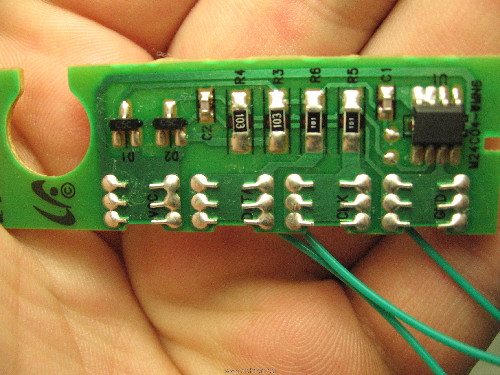

pardon, sem se zatipkal, 24c04 je, pin 7 je na PCB povezan na GND. Tukaj pa prilagam sliko. Kaj mi priporočate da naredim? pina 3 in 4 sta brikana

slika vezja:

[sebaveh]

Nevem kako deluje, oziroma kaj zahteva tisti eeprom programator, ampak mislim da bo najbolje če eeprom odlotaš ven in ga priključiš na programator. Uporabiš kakšno improvizirano podnožje ali podobno...

Pin 4 je masa in pin 3 je eden od naslovnih pinov. Ta je lahko vezan na plus ali pa na maso, s tem pa se določi kakšen naslov bo imela napravica na I2C vodilu. To je seveda nujno, če je na vodilu več naprav, sploh če so med seboj enake. Naprimer več kartuš, vsaka ima tak eeprom, ampak vsak mora imeti drugačen naslov, katerega ravno določiš s pini 1, 2 in 3. Za programiranje pa pina 3 in 4 ne rabiš brikat.

Pin 7 praviš da je na masi, kar je vredu. Tako boš lahko pisal v eeprom.

Sedaj gleda po podatkovnih listih, in vidim da so nekateri eepromi teh oznak (24C04) malo drugačni kot smo jih vajeni:
http://www.alldatasheet.com/datasheet-pdf/pdf/23723/STMICROELECTRONICS/24C04.html (ta je proizvajalca ST)
Mogoče je tudi to vzrok da ti ga ne prebere, ker imajo malo drugačne priključke.

Tu se mi poraja vprašanje - kaj če bi kar pri novi kartuši vezal pin 7 na plus, in s tem preprečil da bi tiskalnik pisal po eepromu in mu s tem govoril da se kartuša prazni?

[krivic]

sej čudno pri vsem tem je da ga z ponyprog preberem, vidim kako printer zmanjšuje zapis iz številk na FF(primerjam prebran log in log sveže kartuše), kar sem dojel kot praznjenje kartuše....podatkovne pine pa sem priključil tako, da niso imeli stika z elementi na PCB tako da mi odstranjevanje ne reši problema, ker je povezava na IC direktna
