Pozdravljeni!
V popravilo sem dobil osciloskop HAMEG 203-6. Zadeva ob vklopu zasveti za cca. pol sekunde, nato pa ugasne tako zaslon kot tudi power lučka. Imajo ti osciloskopi kakšne znane napake, oz. kje bi jo bilo najbolje iskati? Napajalnik?
|
|
| Nazaj na vrh |
|
 |
Zmelly
Član
Pridružen-a: Ned 14 Dec 2003 21:58
Prispevkov: 128
Aktiv.: 0.54
Kraj: Logatec
|
| Objavljeno: Pet Nov 04, 2011 7:41 pm Naslov sporočila: |
|
|

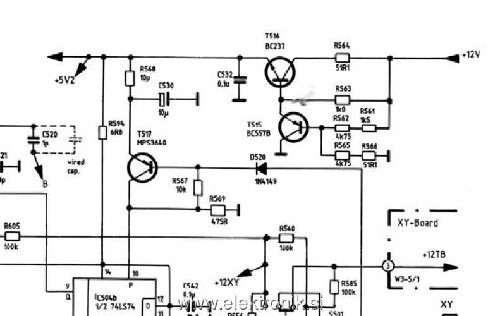

No, uspelo mi je ugotoviti da je težava nekje na 5V2 liniji napajanja. Vhodnih 12V je lepih, na izhodu pa le 2-3V. Odstranil sem T516 in na to mesto pripeljal zunanjih 5V in stvar dela. V vezje mi teče nekako 80mA, ampak T516 se je pred tem precej grel. Sicer tranzistor ni videti skurjen, ampak ali ga lahko zamenjam s kakim bc337 ker bc237 nimam pri roki?
| Opis: |
|
| Velikost datoteke: |
42.64 KB |
| Pogledana: |
27 krat |
|
|
|
| Nazaj na vrh |
|
|
Azrael
Član
Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 22.22
Kraj: Gorje
|
| Objavljeno: Pet Nov 04, 2011 8:18 pm Naslov sporočila: |
|
|
| Zmelly je napisal/a: |
| V vezje mi teče nekako 80mA, ampak T516 se je pred tem precej grel. |
Račun pravi, da se na tem tranzistorju pri 80 mA kuha:
Edit pozabil upoštevati 5.1  upor, popravljam izračun:
P = 6.4 x 0.08 = 0.511 W
kaj je kljub popravku še vedno odločno preveč za tranzistor, ki je deklariran za 0.3 W!
Nekje je še okvara, zato se ti napetost sesede. Lahko je nekje v 5.2 V liniji vsaj en slab (elektrolitski) kondenzator, ki pušča. Tu bi razložilo, da inštrument sicer dela, vendar ima preveliko porabo. Če seveda res dela vse.
|
|
| Nazaj na vrh |
|
|
Zmelly
Član
Pridružen-a: Ned 14 Dec 2003 21:58
Prispevkov: 128
Aktiv.: 0.54
Kraj: Logatec
|
| Objavljeno: Pet Nov 04, 2011 8:58 pm Naslov sporočila: |
|
|
Hvala za pomoč, imel si prav! S tranzistorjema ni bilo nič narobe, sem jih brez potrebe vlačil ven iz vezja.
Prebit pa ni bil elektrolit, ampak 100nF kondenzator
Sedaj deluje vse, našel pa sem še eno napako. V vsakem primeru, ne glede ne položaj gumbov (DUAL,ADD,CHOP) sešteva signale iz 1. in 2. vhoda... Joj joj.. ampak to bo počakalo do jutri!
|
|
| Nazaj na vrh |
|
|
Azrael
Član
Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 22.22
Kraj: Gorje
|
| Objavljeno: Pet Nov 04, 2011 9:12 pm Naslov sporočila: |
|
|
No, napredek vsekakor je.
Mogoče je sedaj problem v preklopnikih / stikalih? Mogoče se je kateri med odpiranjem škatle zataknil v nekem vmesnem položaju?
Sicer imam občutek, da sem ga pri prejšnjem nasvetu krepko pokronal in je R554 51.1 V tem primeru, tranzistor ne bo odpovedal, se bo samo dobro segrel, če pride do povečane porabe na tej napajalni liniiji, kar se je tudi zgodilo.
|
|
| Nazaj na vrh |
|
|
Zmelly
Član
Pridružen-a: Ned 14 Dec 2003 21:58
Prispevkov: 128
Aktiv.: 0.54
Kraj: Logatec
|
| Objavljeno: Ned Nov 06, 2011 9:25 pm Naslov sporočila: |
|
|
No tudi težava s kanali je odpravljena, ni bil problem v stikalih, ampak zopet kratek stik na 100nF kondenzatorju. Tokrat direktno na tranzistorju, ki naj bi preklapljal med kanali.
Eh čudno, nisem vedel da 100nF kondenzatorji tako radi odpovedujejo.
Bi bilo smiselno zamenjati vse??
|
|
| Nazaj na vrh |
|
|
slavko p
Član
Pridružen-a: Čet 20 Maj 2010 22:01
Prispevkov: 151
Aktiv.: 0.82
Kraj: ljubljana
|
| Objavljeno: Pon Nov 07, 2011 6:42 am Naslov sporočila: |
|
|
Kakšne vrste kondenzatorjev so, oz. ali je na njih oznaka firme?
Lep pozdrav
Slavko p
|
|
| Nazaj na vrh |
|
|
Azrael
Član
Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 22.22
Kraj: Gorje
|
| Objavljeno: Pon Nov 07, 2011 7:30 pm Naslov sporočila: |
|
|
| Zmelly je napisal/a: |
| Bi bilo smiselno zamenjati vse?? |
Po moje vsekakor, ne verjamem, da ostalim iste serije "kvaliteta" kaj močno odstopa.
|
|
| Nazaj na vrh |
|
|
Zmelly
Član
Pridružen-a: Ned 14 Dec 2003 21:58
Prispevkov: 128
Aktiv.: 0.54
Kraj: Logatec
|
| Objavljeno: Pon Nov 07, 2011 11:46 pm Naslov sporočila: |
|
|

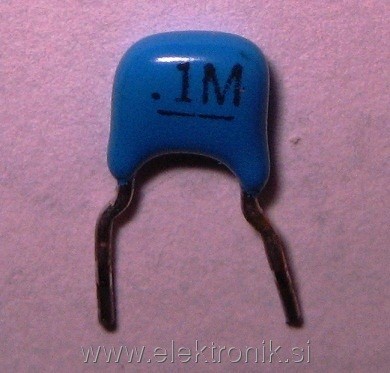

Glede proizvajalca nimam pojma, kondenzatorji pa izgledajo takole:
| Opis: |
|
| Velikost datoteke: |
53.74 KB |
| Pogledana: |
0 krat |
|
|
|
| Nazaj na vrh |
|
|
Zmelly
Član
Pridružen-a: Ned 14 Dec 2003 21:58
Prispevkov: 128
Aktiv.: 0.54
Kraj: Logatec
|
| Objavljeno: Pon Nov 07, 2011 11:52 pm Naslov sporočila: |
|
|
Si bom pa najbrž res vzel kako urico časa in zamenjal vse. Jih ni tako veliko.
Edino osciloskop bo potrebno razstaviti... zgornja popravila mi je namreč uspelo narediti brez tega... s spajkalnikom med platami
|
|
| Nazaj na vrh |
|
|
|
|
