 Objavljeno: Pon Nov 10, 2008 8:05 pm Naslov sporočila: Neznan homemade ojačevalec, manjkajoči elementi |
 |
|

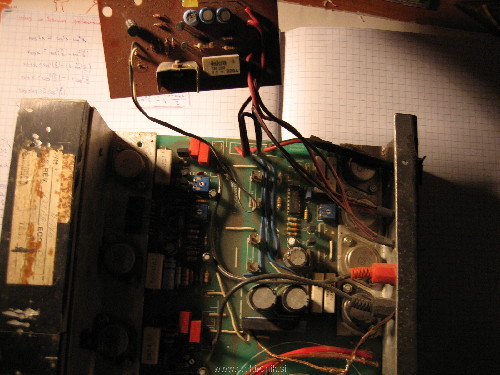

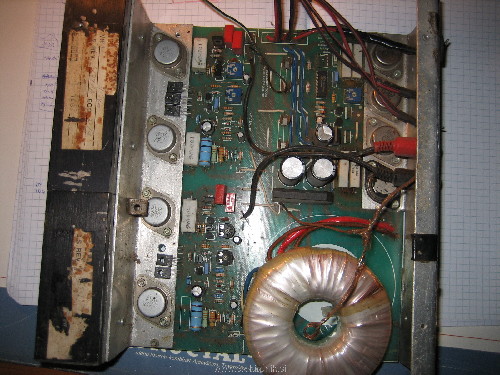

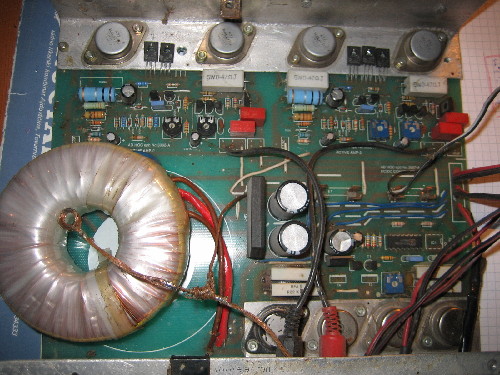

Od nekoga sem dobil ojačevalec na slikah(ki so namerno velike). Na njih je nekaj elementov odspajkanih. Zanima me, če obstaja kje kakšna shema od tega ojačevalca. Baje je 2x 75W. Shema pa naj bi bila v reviji svet elektronike ali pa elektor, kaj jaz vem...
Rad bi ga usposobil.

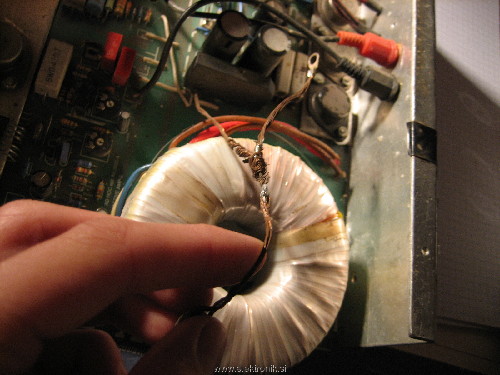

Zanima me tudi tista pletena neizolirana žica. Kaj ima namen?
| Opis: |
|
| Velikost datoteke: |
1.06 MB |
| Pogledana: |
70 krat |
|
| Opis: |
|
| Velikost datoteke: |
865.59 KB |
| Pogledana: |
24 krat |
|
| Opis: |
|
| Velikost datoteke: |
1021.3 KB |
| Pogledana: |
49 krat |
|
| Opis: |
|
| Velikost datoteke: |
773.19 KB |
| Pogledana: |
11 krat |
|
| Opis: |
|
| Velikost datoteke: |
838.17 KB |
| Pogledana: |
17 krat |
|
_________________
lp Jure |
|
| Nazaj na vrh |
|
 |
lucca brassi
Član
Pridružen-a: Ned 01 Feb 2004 12:46
Prispevkov: 4225
Aktiv.: 17.79
Kraj: KOČEVJE
|
| Objavljeno: Pon Nov 10, 2008 8:20 pm Naslov sporočila: |
|
|
je slučajno to
Goran Banjanovič, dipl.ing. AD HOC d.o.o.
_________________
Moments before detonation ,....... TT |
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.36
|
| Objavljeno: Pon Nov 10, 2008 8:24 pm Naslov sporočila: Re: Neznan homemade ojačevalec, manjkajoči elementi |
|
|
| Jule je napisal/a: |
| Zanima me tudi tista pletena neizolirana žica. Kaj ima namen? |
Ozemljitev, precej "partizansko" narejena...
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
ferdo
Član
Pridružen-a: Pon 14 Apr 2003 7:10
Prispevkov: 355
Aktiv.: 1.49
Kraj: Celje
|
| Objavljeno: Pon Nov 10, 2008 9:27 pm Naslov sporočila: |
|
|
Lucca Brassi, imaš prav. Objavljen je bil, mislim, da leta '94 v SE (mogoče tudi ne  ). Mislim pa, da je omenjeni gospod še aktiven na področju ozvočenj.
|
|
| Nazaj na vrh |
|
|
Jule
Član
Pridružen-a: Sob 27 Okt 2007 12:48
Prispevkov: 2533
Aktiv.: 11.76
Kraj: Ajdovščina
|
| Objavljeno: Pon Nov 10, 2008 9:30 pm Naslov sporočila: Re: Neznan homemade ojačevalec, manjkajoči elementi |
|
|
| gumby je napisal/a: |
| Jule je napisal/a: |
| Zanima me tudi tista pletena neizolirana žica. Kaj ima namen? |
Ozemljitev, precej "partizansko" narejena... |
Kam pride pritrjena?
Najbrž bo res AD HOC ker to tudi piše gor.
Bi pa lepo prosil koga za shemo.
_________________
lp Jure |
|
| Nazaj na vrh |
|
|
forest70
Član
Pridružen-a: Ned 20 Jul 2008 1:00
Prispevkov: 588
Aktiv.: 2.85
Kraj: Koper
|
| Objavljeno: Pon Nov 10, 2008 10:36 pm Naslov sporočila: |
|
|
Tisti mankajoči tranzistor in upor ni problem, ker jih imaš na drugem kanalu ojačevalca  . O masi nebi niti govoril
|
|
| Nazaj na vrh |
|
|
japek
Član
Pridružen-a: Pon 23 Feb 2004 22:50
Prispevkov: 781
Aktiv.: 3.29
Kraj: Radenci
|
| Objavljeno: Tor Nov 11, 2008 7:40 am Naslov sporočila: |
|
|
Pozdravljeni,

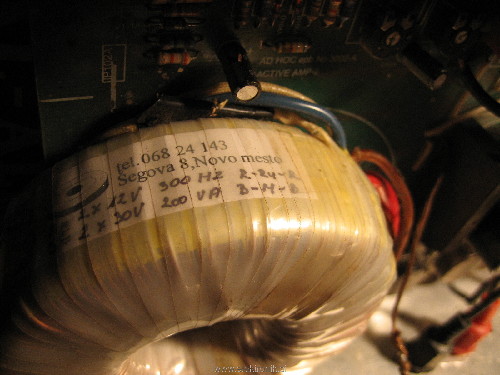

imel je več objavljenih projektov v SE, to je tista verzija, ki je namenjena kao avto-ojačevalnik in ima step_UP napajalnik, zato je transformator iz 2x12 na 2x30V. Ne vem točno v kateri reviji je bil objavljen in če ne bo drugače ti shemo lahko kopiram šele v petek. Odsotnost pač.
LP, Janko
_________________
73 de S55WT, Janko |
|
| Nazaj na vrh |
|
|
Jule
Član
Pridružen-a: Sob 27 Okt 2007 12:48
Prispevkov: 2533
Aktiv.: 11.76
Kraj: Ajdovščina
|
| Objavljeno: Tor Nov 11, 2008 4:57 pm Naslov sporočila: |
|
|
Nič hudega. Bo počakal.
Aha, torej to priklopiš na 12V in generira 30V. Če se dobi, bi rabil tudi shemo položaja elementov na ploščici, saj bi tako veliko hitreje dobil manjkajoče elemente.
_________________
lp Jure |
|
| Nazaj na vrh |
|
|
aly
Član
Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.61
Kraj: Kranj - struževo
|
| Objavljeno: Tor Nov 11, 2008 11:45 pm Naslov sporočila: |
|
|
Kolikor vidim so gor trije identični kanali. Torej manjkajoč element samo kopiraš iz drugega kanala.
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding |
|
| Nazaj na vrh |
|
|
podboj
Član
Pridružen-a: Sre 25 Maj 2005 11:48
Prispevkov: 1251
Aktiv.: 5.27
Kraj: Postojna, Sežana, Ljubljana
|
| Objavljeno: Tor Nov 11, 2008 11:53 pm Naslov sporočila: |
|
|
| Niso trije kanali, sta dva in dc-dc pretvornik na dnu. Ne vem če se kaj preveč splača oživljat tale ojačevalnik, ker se vsaj meni zdi totalno zgrešen dizajn
|
|
| Nazaj na vrh |
|
|
aljoš
Član
Pridružen-a: Čet 08 Sep 2005 20:03
Prispevkov: 3132
Aktiv.: 13.19
Kraj: Škofja loka-poljanska dolina
|
| Objavljeno: Sre Nov 12, 2008 12:04 am Naslov sporočila: |
|
|
| podboj je napisal/a: |
| Niso trije kanali, sta dva in dc-dc pretvornik na dnu. Ne vem če se kaj preveč splača oživljat tale ojačevalnik, ker se vsaj meni zdi totalno zgrešen dizajn |
A ni tem nek čar elektronika, da takole stvar spet oživi in spravi v pogon?
Meni osebno je občutek nor, ko popraviš za koga eno stvar, za katero misli da je že davnaj odpisana....
_________________
Najprej se je pokadilo, nato izjavi Sokrat: dva Watt-a my ass...LOOOLL::: |
|
| Nazaj na vrh |
|
|
ro-bi
Član
Pridružen-a: Ned 28 Jan 2007 16:53
Prispevkov: 3580
Aktiv.: 15.95
|
| Objavljeno: Sre Nov 12, 2008 1:07 am Naslov sporočila: |
|
|
| podboj je napisal/a: |
| ker se vsaj meni zdi totalno zgrešen dizajn |
Meni se pa dopade in sicer iz mojega začetniškega vidika je to odlična priložnost spoznavanja DC-DC pretvorbe. Saj bi z višjo frekvenco bil trafo manjši,a potem se stvar zakomplicira drugje.
Če je dobro narejen, lahko to da od sebe odličen zvok!
_________________
3 x 3 = 9 |
|
| Nazaj na vrh |
|
|
Jule
Član
Pridružen-a: Sob 27 Okt 2007 12:48
Prispevkov: 2533
Aktiv.: 11.76
Kraj: Ajdovščina
|
| Objavljeno: Pet Nov 28, 2008 3:53 pm Naslov sporočila: |
|
|
Zanima me še nekaj. Kam gre tista neizolirana žica izpod greatza. Razdeli se na dve, pa v original shemi ni nič tega noter.
_________________
lp Jure |
|
| Nazaj na vrh |
|
|
Jule
Član
Pridružen-a: Sob 27 Okt 2007 12:48
Prispevkov: 2533
Aktiv.: 11.76
Kraj: Ajdovščina
|
| Objavljeno: Sre Dec 03, 2008 7:10 pm Naslov sporočila: |
|
|
Kupil elemente in nič. No vbistvu kar precej.
Priklopim previdno na napajalnik. In že pri 1V vleče 0.3A, potem malo zvišam za 0.1V pa vleče že 1A. Ampak stika nikjer. Stokrat sem preveril. Enako vleče tudi če odstranim 2 varovalki ojačvalnega dela. S epravi je napaka v DC pretvorniku.

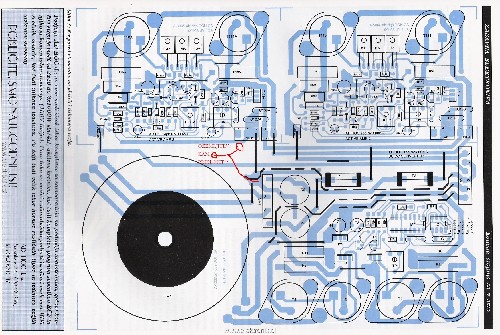

Na sliki sem pokazal iz kje pride tisti kabel, katerega ne znam priklopit. Zato sem ga pustil praznega. Je to vzrok za prevelik tok?
| Opis: |
|
| Velikost datoteke: |
579.83 KB |
| Pogledana: |
36 krat |
|
_________________
lp Jure |
|
