 Objavljeno: Sob Jan 10, 2009 11:11 pm Naslov sporočila: Izdelava CNC rezkalnega stroja |
 |
|
Lep pozdrav
Z sošolcem sva se odločila da bova izdela hmemade CNC rezkalni stroj. Ker sem na tem forumu tudi sam dobil veliko koristnih informacij, sem se odločil da bom tudi sam objavljal tekoče dogajanje delavnici.
Zaželjeno je da čim več komentirat dogajanje ker se z pomočjo tega lahko dobim še kakšne korisne informaije. Ko bo stvar končana bom pripel sem gor tudi Celoten izris v ProEngineerju.
| Opis: |

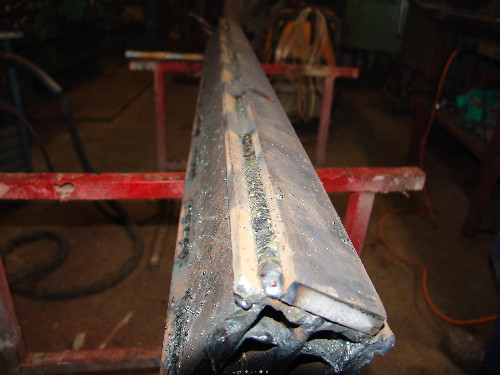

Odločili smo se za kar masivno konstrukcijo (celoten stroj bo imel cca 600Kg ter delovne površine 1100x900)
Na sliki pa je eden izmed profilov za Y os . |
|
| Velikost datoteke: |
2.75 MB |
| Pogledana: |
12 krat |
|
| Opis: |

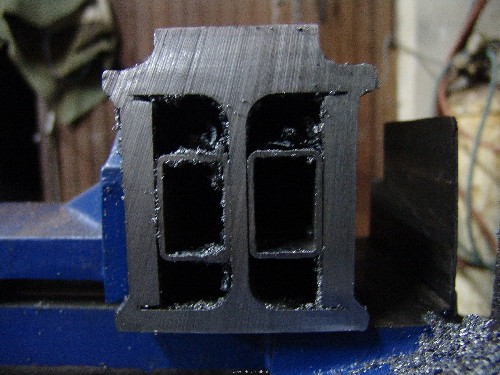

| še pogle od blizu (profil je končan) |
|
| Velikost datoteke: |
3.59 MB |
| Pogledana: |
10 krat |
|
| Opis: |

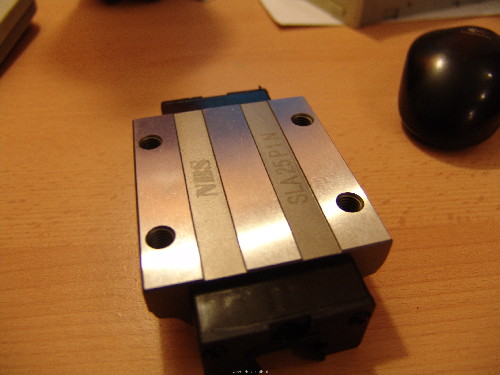

| za vodila bomo uprabili linearna tračna vodila znamke NBS (na sliki je sam voziče tračnice pa še nisem uspel slikat) |
|
| Velikost datoteke: |
2.76 MB |
| Pogledana: |
8 krat |
|
| Opis: |

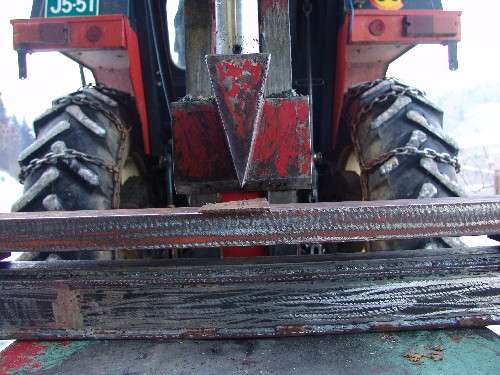

| pri varjenju je nastal eden velik problem. Ko zvarimo recimo I profil kot na prejšni sliki se zaradi velike toplote nastanejo velike notranje napetosti ter zaradi tega začne profil upogibati. Zato je potrebno po končanem varjenju ko se profil ohladi to vs |
|
| Velikost datoteke: |
3.36 MB |
| Pogledana: |
29 krat |
|
| Opis: |

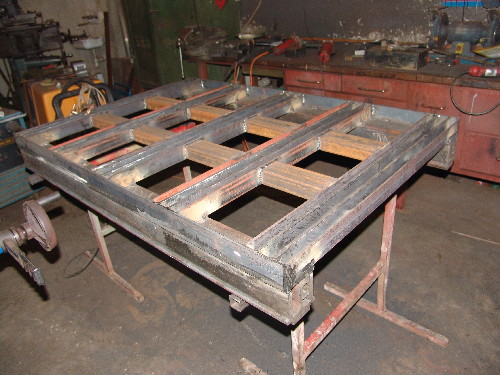

| tukaj je že naslednja slika. To je postelja ki je zvarjena. Obrnjena je narobe zato ker še mankajo noge |
|
| Velikost datoteke: |
3.07 MB |
| Pogledana: |
8 krat |
|
_________________
lp
Nazadnje urejal/a natko Tor Jan 13, 2009 8:00 pm; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
 |
aljoš
Član
Pridružen-a: Čet 08 Sep 2005 20:03
Prispevkov: 3132
Aktiv.: 13.22
Kraj: Škofja loka-poljanska dolina
|
| Objavljeno: Ned Jan 11, 2009 12:10 am Naslov sporočila: |
|
|
CNC izdeluješ, pa s traktorskimi pripomočki (cepilec?) ravnaš profile? Hmmm...
Kakšen CNC boš imel to?
_________________
Najprej se je pokadilo, nato izjavi Sokrat: dva Watt-a my ass...LOOOLL::: |
|
| Nazaj na vrh |
|
|
tiger
Član
Pridružen-a: Čet 05 Feb 2004 0:22
Prispevkov: 1161
Aktiv.: 4.90
|
| Objavljeno: Ned Jan 11, 2009 12:24 am Naslov sporočila: |
|
|
Hi
Varjenci za CNC??
Kaj pa notranje napetosti? Notranje napetosti materiala se odpravijo z napetostnim žarjenjem. Kajti, če ne bo žarjeno, bo vse treslo in nastajale bodo deformacije z starostjo.
LP
|
|
| Nazaj na vrh |
|
|
natko
Član
Pridružen-a: Pet 12 Dec 2008 15:38
Prispevkov: 14
Aktiv.: 0.07
Kraj: Zreče
|
| Objavljeno: Ned Jan 11, 2009 9:21 am Naslov sporočila: |
|
|
saj gre vse to na žarjenja potem pa na porverk da mi prerezka vse povšine
_________________
lp |
|
| Nazaj na vrh |
|
|
Branez
Moderator
Pridružen-a: Pon 14 Apr 2003 7:21
Prispevkov: 7831
Aktiv.: 33.05
Kraj: Koprivnica HR
|
| Objavljeno: Ned Jan 11, 2009 9:52 am Naslov sporočila: |
|
|
| tiger je napisal/a: |
| ....Kaj pa notranje napetosti? Notranje napetosti materiala se odpravijo z napetostnim žarjenjem. Kajti, če ne bo žarjeno, bo vse treslo in nastajale bodo deformacije z starostjo. |
Menda si mislil na popuščanje.
Fantje, pa človek je iz Zreč, tam pa je ena velika tovarna, ki se ukvarja z železjem. Bo že zrihtal. V to ne dvomim.
| natko je napisal/a: |
| saj gre vse to na žarjenja potem pa na borverk da mi prerezka vse povšine |
Mislim da bo to prva mašina ki bo dovolj robustna in točna.
_________________
The true sign of intelligence is not knowledge but imagination.
Creativity is intelligence having fun!
Albert Einstein |
|
| Nazaj na vrh |
|
|
tiger
Član
Pridružen-a: Čet 05 Feb 2004 0:22
Prispevkov: 1161
Aktiv.: 4.90
|
|
| Nazaj na vrh |
|
|
natko
Član
Pridružen-a: Pet 12 Dec 2008 15:38
Prispevkov: 14
Aktiv.: 0.07
Kraj: Zreče
|
| Objavljeno: Ned Jan 11, 2009 10:19 am Naslov sporočila: Opravičilo |
|
|
Vsem skupaj se opravičuje ker nisem uporabljal pravopisne oblike slovenčine. Od sedaj naprej bo ta napaka odpravljena. Da ne bo kakšnih problemov,
še enkrat opravičujem se vsem!
_________________
lp |
|
| Nazaj na vrh |
|
|
natko
Član
Pridružen-a: Pet 12 Dec 2008 15:38
Prispevkov: 14
Aktiv.: 0.07
Kraj: Zreče
|
| Objavljeno: Ned Jan 11, 2009 10:23 am Naslov sporočila: Žarjenje |
|
|
Mogoče kdo ve kje imajo peč za žarjenje velikosti 1500x1000x1500. Ker pri nas v Zrečah v Uniorju nimajo nič podobnega, še ne vem kam bom peljal to žarit.
_________________
lp |
|
| Nazaj na vrh |
|
|
tiger
Član
Pridružen-a: Čet 05 Feb 2004 0:22
Prispevkov: 1161
Aktiv.: 4.90
|
|
| Nazaj na vrh |
|
|
lucca brassi
Član
Pridružen-a: Ned 01 Feb 2004 12:46
Prispevkov: 4223
Aktiv.: 17.82
Kraj: KOČEVJE
|
|
| Nazaj na vrh |
|
|
piroman
Član
Pridružen-a: Čet 23 Okt 2003 12:06
Prispevkov: 2707
Aktiv.: 11.43
Kraj: Ljubljana
|
| Objavljeno: Ned Jan 11, 2009 1:58 pm Naslov sporočila: |
|
|
Pa ne samo za CNC, tudi za izdelavo lesenih kajakov ima možakar odličen vodnik. Meni na terasi en tak napol narejen kajak čaka pomlad...
Tule je še en lep opis izdelave razkarja: http://www.5bears.com/cnc.htm
_________________
One shouldn’t work on semiconductors, that is a filthy mess; who knows if they really exist!
Wolfgang Pauli, 1931 |
|
| Nazaj na vrh |
|
|
Branez
Moderator
Pridružen-a: Pon 14 Apr 2003 7:21
Prispevkov: 7831
Aktiv.: 33.05
Kraj: Koprivnica HR
|
Objavljeno: Ned Jan 11, 2009 8:16 pm Naslov sporočila:  neznanje |
|
|
@tiger
Na vprašanja v tvojem drugem linku sem 95% narobe odgovoril,  ampak se tudi marsikaj naučil.
Hvala za link!
Branko
_________________
The true sign of intelligence is not knowledge but imagination.
Creativity is intelligence having fun!
Albert Einstein |
|
| Nazaj na vrh |
|
|
natko
Član
Pridružen-a: Pet 12 Dec 2008 15:38
Prispevkov: 14
Aktiv.: 0.07
Kraj: Zreče
|
| Objavljeno: Tor Jan 13, 2009 10:39 pm Naslov sporočila: |
|
|

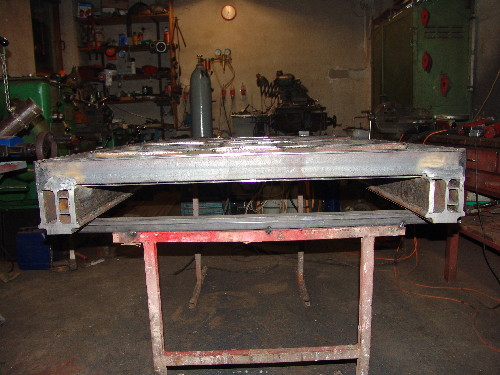

še nekaj slik
| Opis: |
|
| Velikost datoteke: |
3.1 MB |
| Pogledana: |
58 krat |
|
_________________
lp |
|
