[Jule]

Dobil sem star UPS Fiskars, a brez akumulatorja. Doma imam polno teh zaprtih akkujev, ampak ustavilo se mi je pri priklopu akkuja.

Ima sicer 2 kabla, točno zavita kakor paše na priključke, ampak sem iz previdnosti preden sem priklopil pomeril napetosti na kablih.

problem je sledeč. Ko vklopim UPS se sliši rele, ampak na kablih da ven ravno obratno napetost kot so priključki akkuja. Akkuja pa ne moreš nikakor drugače obrnit, kabli so tako kratki, da jih ne moreš križem povezat.

Je možno, da s to kontra napetostjo "preverja" če je akumulator gor?

Ima kdo tak UPS in bi pogledal iz katerega konca pcb-ja pride kateri kabel?

[aly]

kable podaljšaj ven in priklopi akku preko recimo 6 do 10A varovalke.
Kabli niso barvni?

[andrejj]

Pa bi morali imeti barvno žico ćrna in rdeča.Če ni, bi mogoče na tiv kašna oznaka.

[Jule]

Črn je in bel. Bojim se, da skurim UPS.

Črn kabel da ven (-), bel da ven (+)

Črn bi pasal na pozitivni pol akumulatorja, bel na negativni pol. To me zmede.


Sem pa gledal po vezju. Nikjer ne piše kateri kabel je kateri. Pri enem piše EW1 na drugem EW2.

Tisti kabel iz UPS ki spušča ven(+) moral bi pa it na maso akkuja gre preko pcb na 2 vzporedni varovalki 36V, 30A direkt na trafo.


Drugače je to en "tistih pravih" UPS-ov. Skupaj z 12Ah akumulatorčkom ima 10 kilogramov. Trafo je enormen, narejen da traja.

[int47]

Dobiti dve svinčeni bateriji z "obrnjenimi priključnimi terminali" sploh ni tak problem.
Mi je že uspelo dobiti "nadomestno baterijo", ki je bila ustreznih mer in je imela terminale na boku.

Omenjenega modela ne poznam. Večina UPS-ov, ki testirajo baterije ob zagonu, testira baterijo tako, da ob vklopu za nekaj časa poskusi napajati breme iz baterije. Če napetost baterije preveč pade, UPS javi napako. V većini primerov je napako mogoče resetirati le s ponovnim zagonom UPS-a.

UPS-i se brez baterije, oz. s slabo baterijo obnašajo zelo različno. Lahko se ga ne da prižgati, se prižge in javlja napako, ali deluje normalno in je brez avtonomije.

Na tvojem mestu, bi predelal kable in priključil baterijo s takšno polariteto, kot si jo izmeril (kar si izmeril, je zelo verjetno prišlo iz polnilca).
Če nisi prepričan, poglej vezje. Gotovo je nekje kašna dioda, ali elektrolitski kondenzator, s pomočjo katerega lahko ugotoviš polariteto.

[andrejj]

Če pogledam shemo ki ni Fiskars,je minus (J4) za priključek baterije na masi.Plus pa preko varovalke 30A (Pigtall)

[Jule]

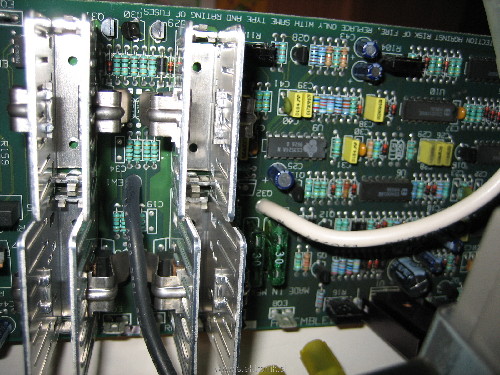

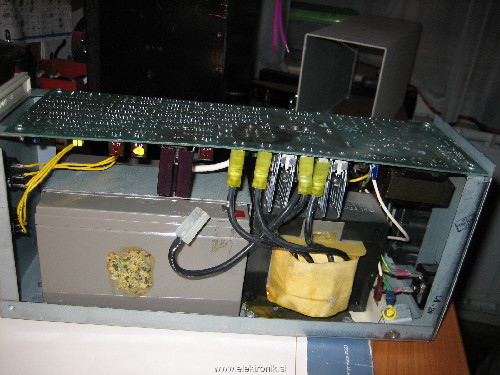

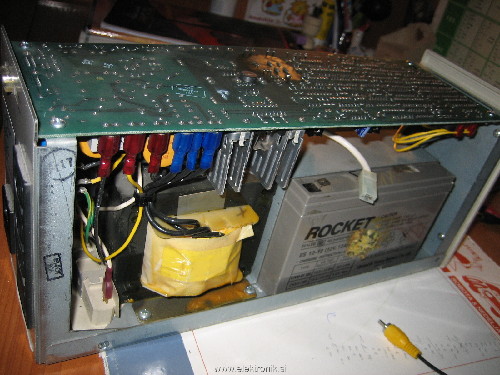

Nekaj slik ki najbrž ne bodo nič pomagale.
Madež na akumulatorju je le guma, s katero je bil zavarovan pred sosednjim akumulatorjem v nekem drugem UPS.

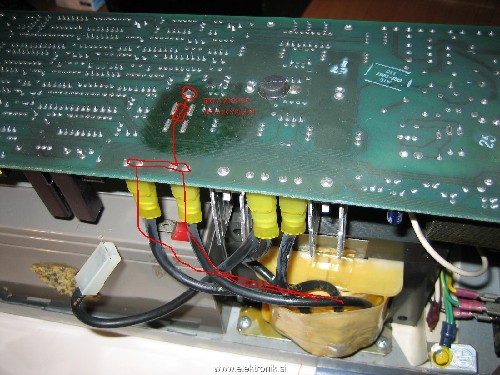

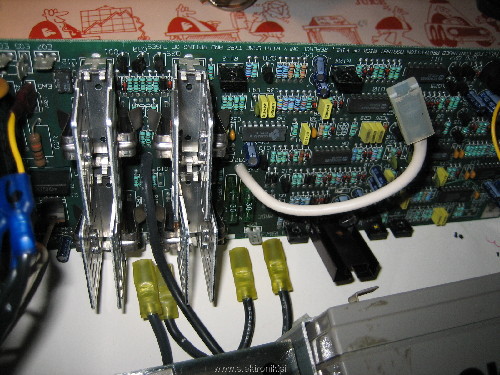

Kar jaz vidim gre od tistih dveh žic iz baterije le na male tranzistorje. Nikjer na kaj konkretnejšega. TIV je dvostranski. Tisti + zdraven bele žice je od kondenzatorja in se ne dotika dela bakra kamor pride žica.

[jjakob]

Skoraj definitivno je bela žica +, črna pa -. Bo pač treba prilotati daljše kable, ali pa izdelati podaljške.

[Jule]

Sedaj sem jih nekako odmotal, pa priklopil gor. tako kot je dalo napetost ven. Ker sem preveril v datasheetu da ima tokovno omejitev, sem namesto akkuja vezal ampermeter, pa je dalo konstantnih 1.7A. Tako sem vedel, da ne more bit kontra priključki. Stvar ni eksplodirala. Sem pa tudi preveril povezave do tistega kondija zdraven, pa gre iz bele žice na pozitivni del preko upora.

Pa stalno klika kot težka mašinerija. je to normalno? Še nikoli nisem imel ups-a pa ne vem.


akumulator je že poln in je dober.

Posnetek

http://www.youtube.com/watch?v=0BHG3d71kcE

[podboj]

Ta ups izgleda kot klon enega od APC-jev. Klikal mi do zdaj ni še noben v nobenem od režimov. Edino enih 5 sekund po vklopu naredi self-test, torej za par sekund preklopi na akumulatorsko napajanje, potem pa ostane na mrežni. Poglej stikalca zadaj, imaš za štelat občutljivost in nazivno napetost.

Filmčka sicer nisem gledal ker nimam zvočnikov na tem računalniku.

[Jule]

stikalce 1 =
OFF Low line voltage transfet to battery (196V)
ON Low line voltage transfet to battery(176V)

stikalce 2=
OFF high line voltage transfet to battery(264V)
ON high line voltage transfet to battery(275V)

stikalce 3
za štelat frekvenco 50 ali 60 HZ(mi jo imamo 50?)

4. 2 ali 5 minut za low battery allarm.


Za prvi dve ne vem kaj pomenita. A to glede na minimalno, max omrežno napetost kdaj ti preklopi na akumulator?

Pomeril sem ga in ven da 169V. Zdaj se mi zdi malo malo. Ga bom pustil malo da se napolni.

[protoncek]

Tole preklapljanje se mi sliši kot sesedanje napetosti akumulatorja ob preklopu UPS-a na baterijsko delovanje - pomeri napetost akumulatorja ko klika in boš videl če napetost niha gor-dol.
Seveda pa je lahko tudi UPS skurjen...doma imam fiskars-ovega - nek model s 400VA in je tudi nekaj nakurjen...

[int47]

Izhodna napetost je verjetno "kvazi sinus". Pomeri s true RMS V-metrom.

[Jule]

Bom preveril.

Datasheet pravi da da ven Synthesized sine (step wave).

Nimam drugega voltmetra.

Če pa preklopim na izhodno 60Hz, pa avtomatsko napaja le iz akumulatorja.- izhod 165V

Pri 50Hz neki štrka, ne polni. Takrat skače izhodna napetost iz 170-220V.

Morem nekam poiskat kabel, da bi kaj probal priklopit. Najraje kar žarnico.

če pa nimam priklopljenega da stalno ven 169V.

Do zdaj še nisem obremenil.
