Varovalo pred kratkim stikom


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Zbirka projektov
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
GregorN
Član
Član



Pridružen-a: Tor 20 Nov 2007 7:48
Prispevkov: 1162
Aktiv.: 5.43
Kraj: Maribor
PrispevekObjavljeno: Sob Jan 10, 2009 8:47 pm    Naslov sporočila:  Varovalo pred kratkim stikom Odgovori s citatom
naslovVarovalo pred kratkim stikom

težavnost: 1
tehnologija: 1
potrebno predznanje: 1

predviden čas za izdelavo: 3-4h (odvisno od materiala ( ohišje) )

predvidena orodja in oprema: Orodja za obdelavo lesa, spajkalna oprema za spajkanje.

kosovnica:

Vtičnica
Stikalo z tlivko
Grlo-vložek za izbrano žarnico
Izbrano žarnico ( v mojem primeru 100W A55 )
Primerno ohišje

shema:




kratek povzetek projekta:

Ker sam nisem imel primernega ohišja, vzel ohišje starega ojačevalnika, katerega sem zaradi slabega izgleda obdal z dodatnim lesom.ž
Vezje preprečuje izmet varovalke ob kratkem stiku, saj ko pride do kratkega stika se sklene tokokrog skozi žarnico. Kaj več o tem si preberite v temi kjer se debatira o tem izdelku.


variante drugih:

Tema o tem se nahaja tukaj: http://www.elektronik.si/phpBB2/viewtopic.php?t=14115&postdays=0&postorder=asc&start=0


avtor in viri:

Avtor sheme zgornje slike je andrejj, ostalega sem avtor sam. Projekt sem objavil z dovoljenjem avtorja sheme.

fotografije in drugo gradivo:

Končen izdelek:



 Opis:

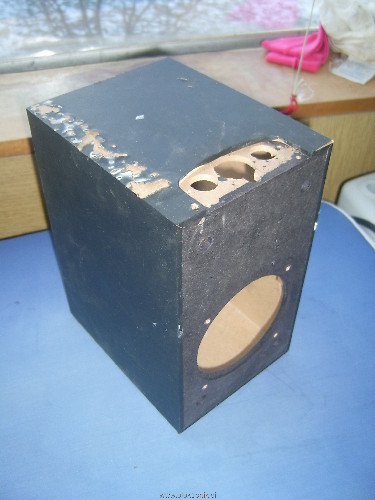

Slika ohišja
 Velikost datoteke:  1.7 MB
 Pogledana:  4 krat

 Opis:

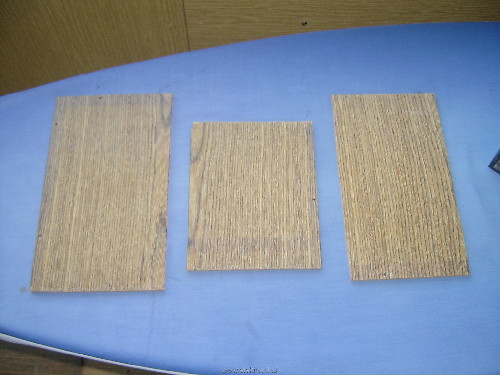

Pripravljene dodatne plošče, s katerimi sem obdal ohišje zaradi izgleda in montaže stikala ter vtičnice.
 Velikost datoteke:  1.48 MB
 Pogledana:  3 krat

 Opis:
Da bomo lahko zmontirali vtičnico na ta način, je potrebno jezičke "predelati" kot prikazuje naslednja slika.
 Velikost datoteke:  1.73 MB
 Pogledana:  1 krat

 Opis:

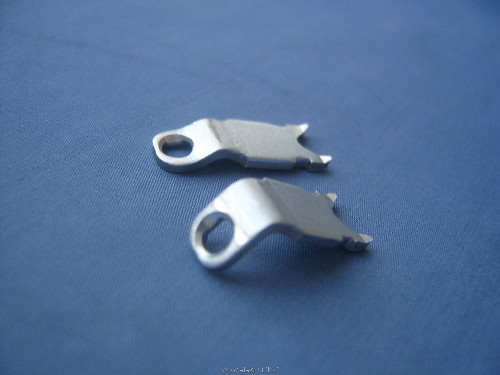

Tako je potrebno jeziček sploščiti. Spredaj original zadaj "predelan".
 Velikost datoteke:  1.75 MB
 Pogledana:  1 krat

 Opis:

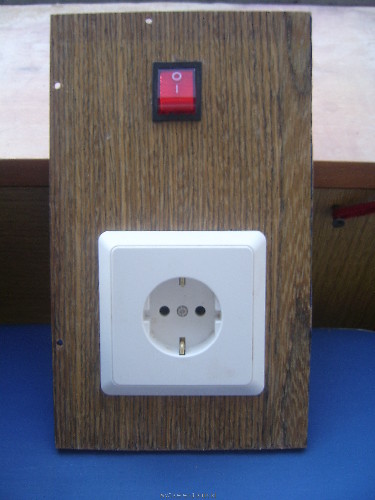

Vgrajeno stikalo z tlivko in vtičnica.
 Velikost datoteke:  1.73 MB
 Pogledana:  4 krat


_________________
LP! Gregor
