Naslov: Preprost alarm

Kategorija projekta: Alarmi / varnost

Težavnost: 1
Tehnologija: 1
Potrebno predznanje: 1
Predviden čas za izdelavo: 1h
Predvidena orodja in oprema: Orodje za spajkanje, orodje za izdelavo tiskanih vezij.

Kosovnica:
(Izvoženo iz Eagla:)
Koda:
Part     Value          Device          Package      Library             Sheet
C1       0.01uF         C-EU075-032X103 C075-032X103 rcl                 1
C2       10uF           CPOL-EUE2.5-6   E2,5-6       rcl                 1
IC1      TL081          DIL8            DIL08        ic-package          1
IC2      NE555          NE555           DIL-08       st-microelectronics 1
LED1                    LED5MM          LED5MM       led                 1
LSP1     SE13           SE13            SE13         solpad              1
LSP2     SE13           SE13            SE13         solpad              1
LSP3     SE13           SE13            SE13         solpad              1
LSP4     SE13           SE13            SE13         solpad              1
PH1      LDR            A1050_12        T0-46-A10XX  photo-elements      1
Q1       BC177          BC177           TO18         transistor-pnp      1
R1       1K             R-EU_0207/12    0207/12      rcl                 1
R2       1K             R-EU_0207/12    0207/12      rcl                 1
R3       1K             R-EU_0207/12    0207/12      rcl                 1
R4       1K             R-EU_0207/12    0207/12      rcl                 1
R5       10K            R-EU_0207/12    0207/12      rcl                 1
R6       10K            R-EU_0207/12    0207/12      rcl                 1
R7       1M             R-EU_0207/12    0207/12      rcl                 1
R8       47K            TRIM_EU-CA9V    CA9V         pot                 1
T1       BC141          BC141           TO92         transistor-neu-to92 1




Opis projekta:

IC1 (TL081) je vezan kot občutljiv komparator, katerega ničelna točka je nastavljena z R5 in R6. Napetostni delilnik predstavljata foto upor (LDR) in potenciometer R8. Izhod iz IC1 je v tem primeru na visokem potencialu. Tranzistor Q1 je je zaprt. Napetost na pinu 2 (trigger) IC2 (NE555) je pozitivna zato ni alarma. Ko zatemnimo foto upor naraste upornost, zaradi tega pride do razlike napetosti na vhodih IC1 (pin 2 in 3), zato bo na izhodu 0V. Q1 odpre in pošlje negativni impulz na pin 2 (trigger) IC2 (NE555), ki je vezan kot monostabilni multivibrator. Napetost iz izhoda IC2 ojači tranzistor T1.

 Opis:

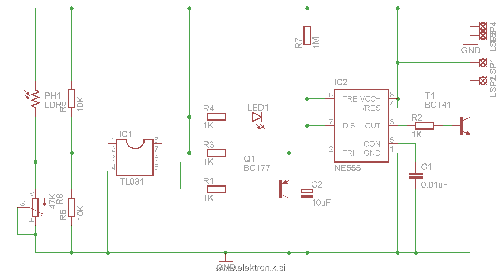

Shema
 Velikost datoteke:  20.92 KB
 Pogledana:  138 krat

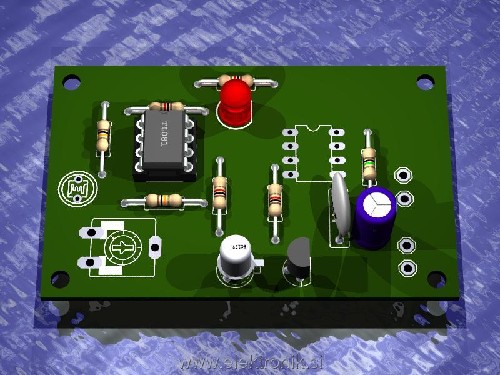

 Opis:
 Velikost datoteke:  15.48 KB
 Pogledana:  26 krat

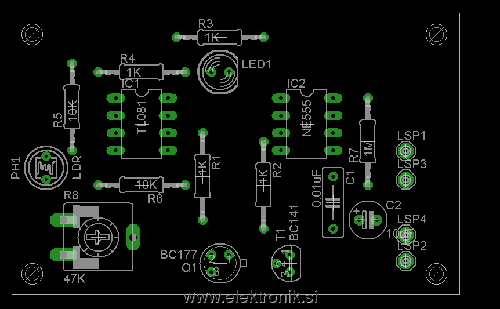

Dizpozicijski nacrt.png
 Opis:
 Velikost datoteke:  20.56 KB
 Pogledana:  27 krat

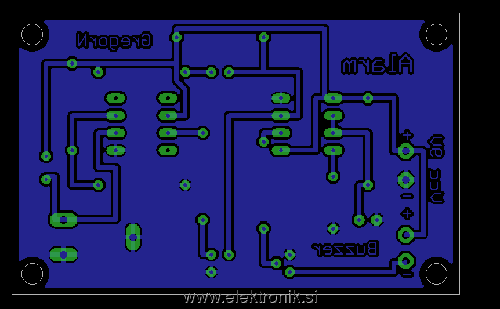

Dizpozicijski nacrt.png
 Opis:
 Velikost datoteke:  72.52 KB
 Pogledana:  22 krat

Alarmna naprava.rar
 Opis:
Eagle_Shema_TIV

Download
 Ime datoteke:  Alarmna naprava.rar
 Velikost datoteke:  59.28 KB
 Downloadano:  93 krat
